UG怎么快速建模球形? ug三維立體圓球的建模方法
百度經驗 發布時間：2020-04-21 11:58:12 作者：實地調查A
我要評論
我要評論UG怎么快速建模球形？ug中想要建模一個三維立體的球形，該怎么建模圓球呢？下面我們就來看看ug三維立體圓球的建模方法，需要的朋友可以參考下
用UG制作球形是很簡單的，但對于 新手來說并不是那么容易，該怎么建模圓球呢？下面我們就來看看詳細的教程。

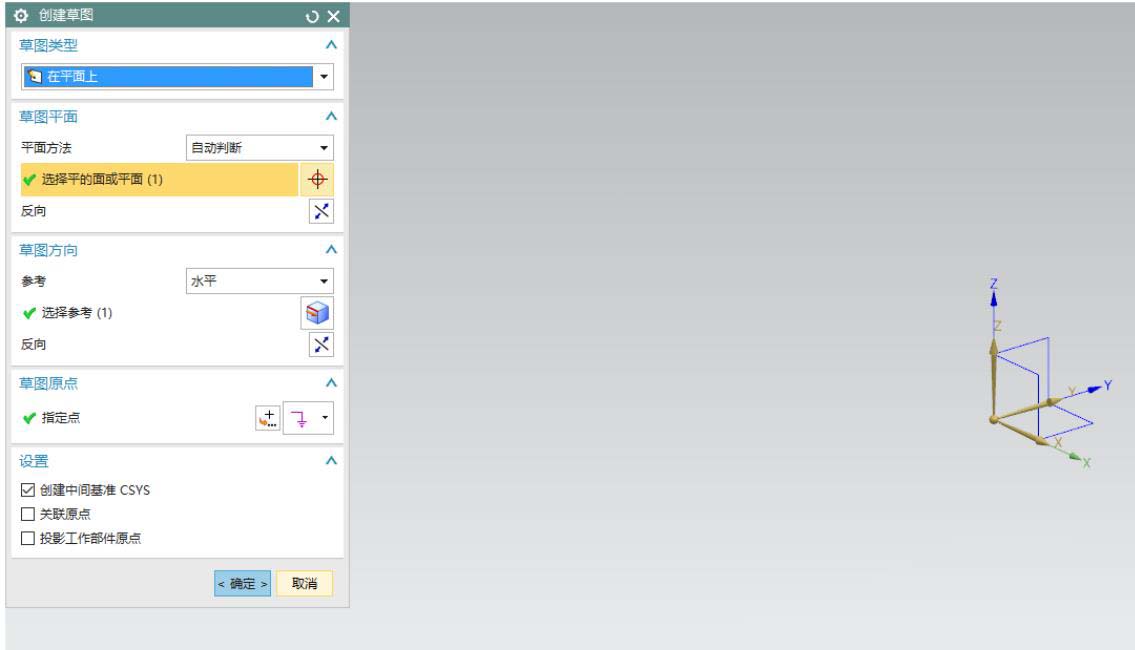

1、選擇一個基礎平面（XY平面）作為繪圖平面，點擊確定

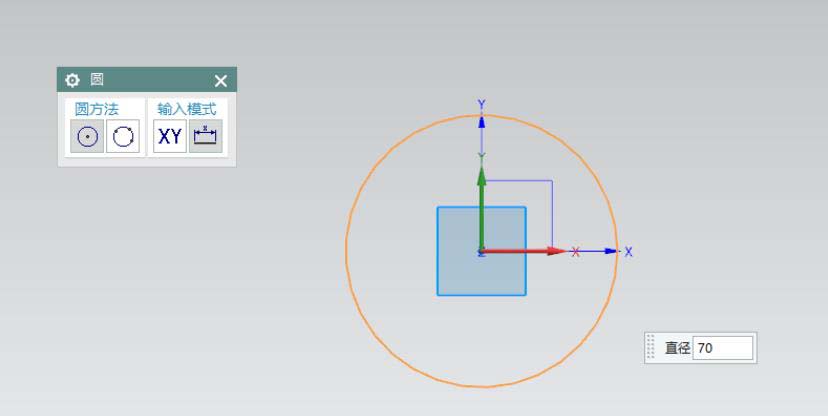

2、點擊“圓”命令工具，以基準點作為圓心畫圓，直徑給70，點擊確定，如圖所示

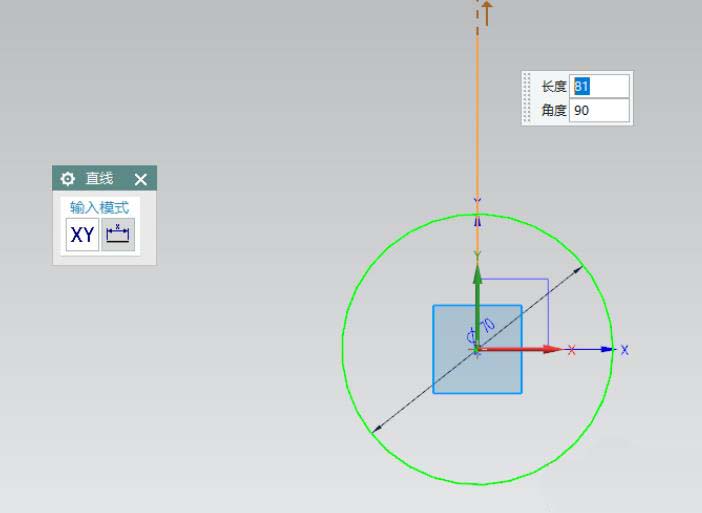

3、選擇“直線”命令工具，以基準點為起點，向上拉直線，點擊確定，如圖所示

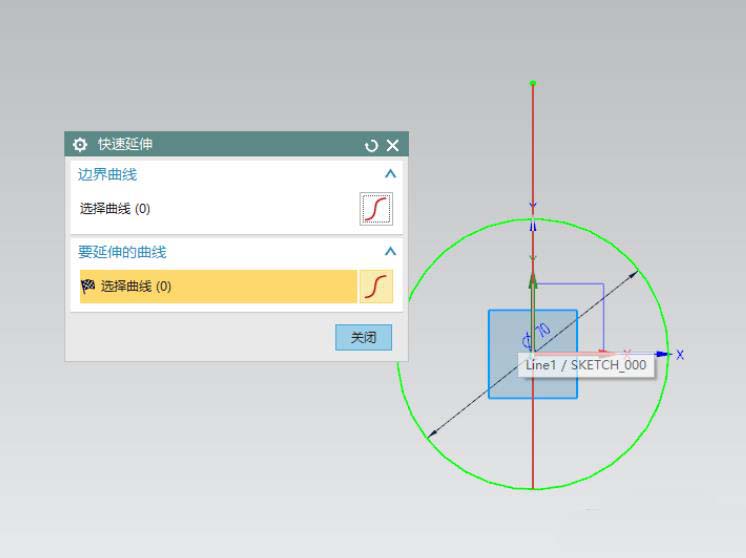

4、選擇“快速延申”命令工具，選擇直線下端進行延申，如圖

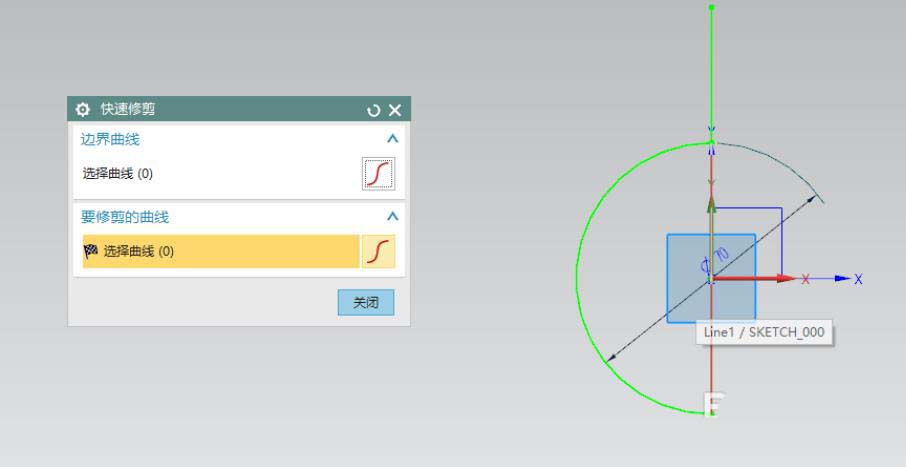

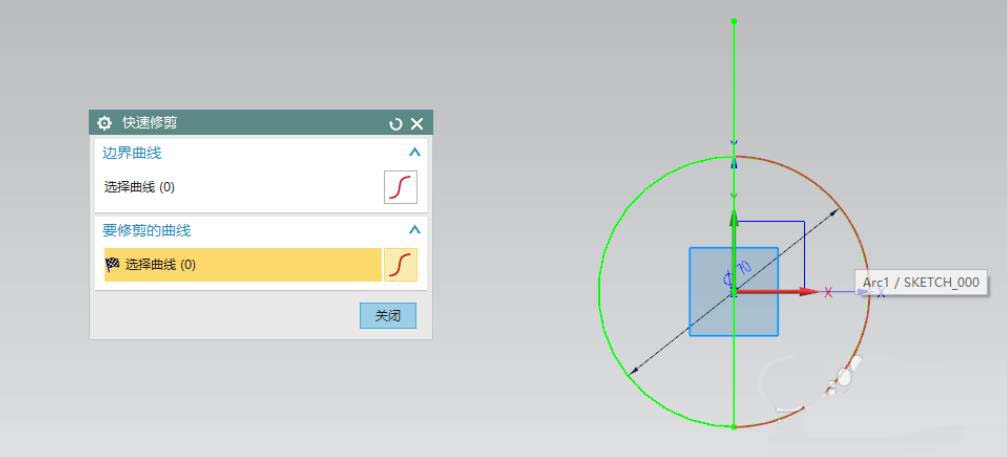

5、選擇“快速修剪”命令工具，修剪右半邊圓和園內直線，如圖

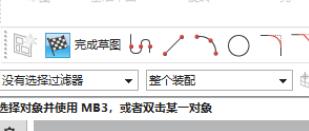

6、選擇“完成草圖”命令
7、選擇“旋轉”命令工具，以直線為旋轉軸，半圓為旋轉曲線，確定，如圖

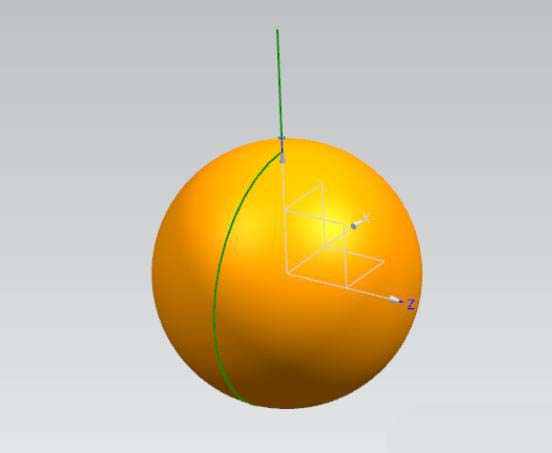

8、球形就做好啦
以上就是ug三維立體圓球的建模方法，希望大家喜歡，請繼續關注腳本之家。
