Creo怎么創建剖切視圖？模型想要創建剖切視圖，該怎么創建呢？下面我們就來看看詳細教程。
PTC Creo 9.0.10.0 + HelpCenter 中文無限制免費授權版(附安裝教程) Win64
- 類型：3D制作類
- 大?。?/span>7.79GB
- 語言：簡體中文
- 時間：2025-02-23
打開視圖屬性卡。

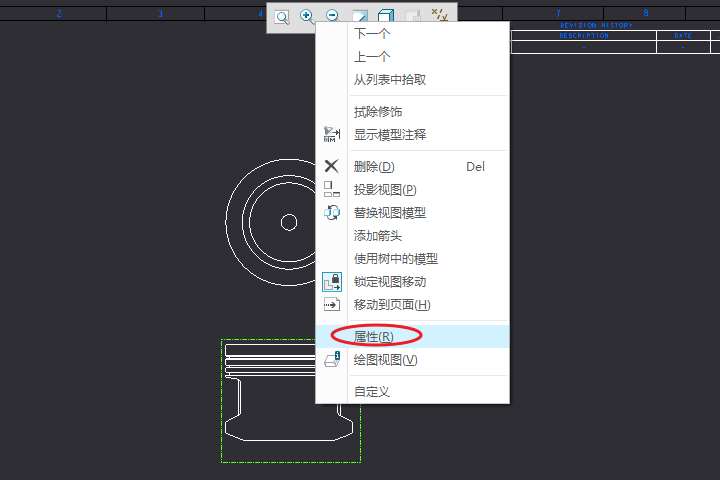

右鍵單擊需要剖切的視圖，點擊“屬性”，打開視圖屬性卡。
添加橫截面。

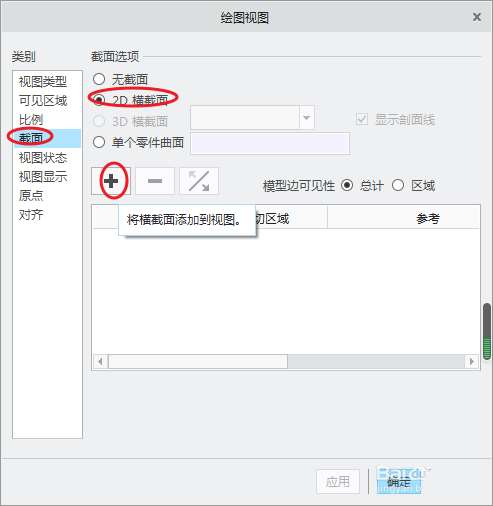

在視圖屬性卡中選擇“截面”標簽頁，勾選“2D橫截面”，點擊“+”號。
輸入截面名稱。

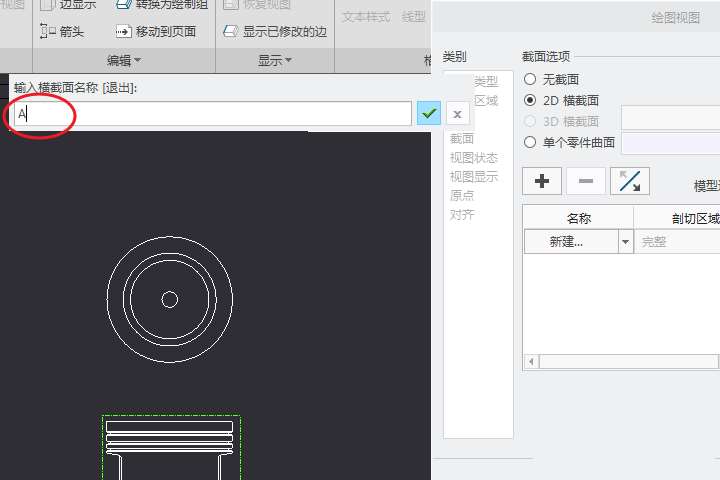

在彈出的對話框中，輸入橫截面的名稱“A”，然后點擊右側“√”號。
指定橫截面。

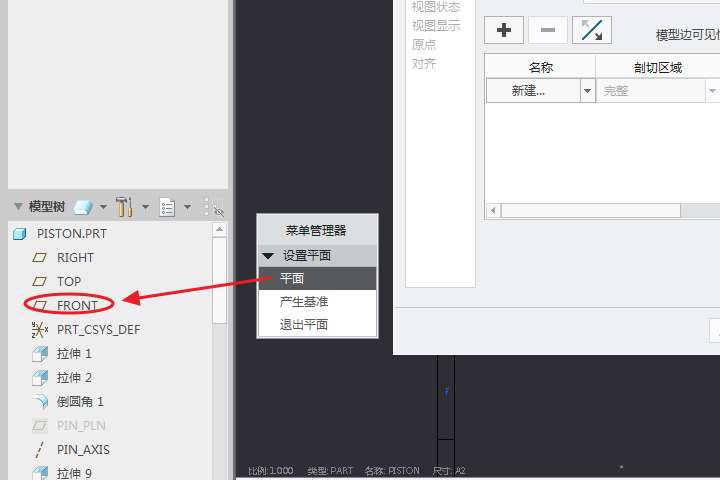

步驟3后會彈出一個菜單管理器，要求設置平面，這里我們點擊模型樹中的“FRONT”平面作為橫截面。
指定箭頭顯示視圖。

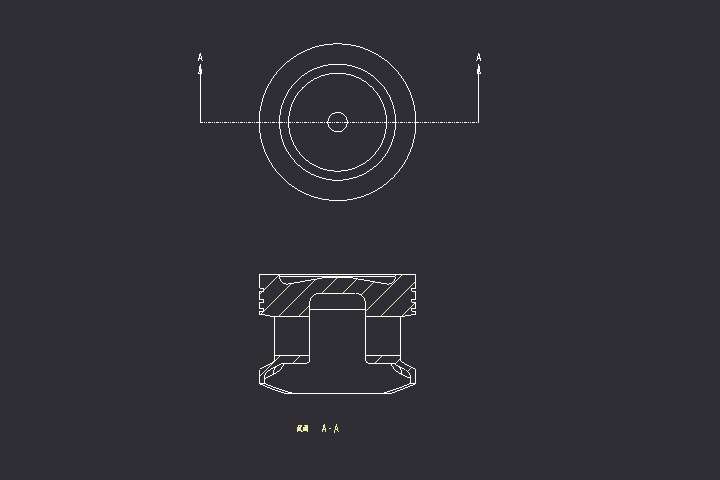

將截面選項框的水平滾動條拉到最右側，點擊“箭頭顯示”下的方框，然后在繪圖區單擊需要添加箭頭的視圖，最后點擊應用，即可完成剖切視圖的創建。
注意事項：
階梯剖切的創建更加復雜，后續再單獨寫。
以上就是Creo創建剖切視圖的技巧，希望大家喜歡，請繼續關注腳本之家。
