CREO怎么快速建模主體零件模型? CREO零件的做法

CREO進階:學習創建多主體零件以及將多個主體合并為一個主體的方法。

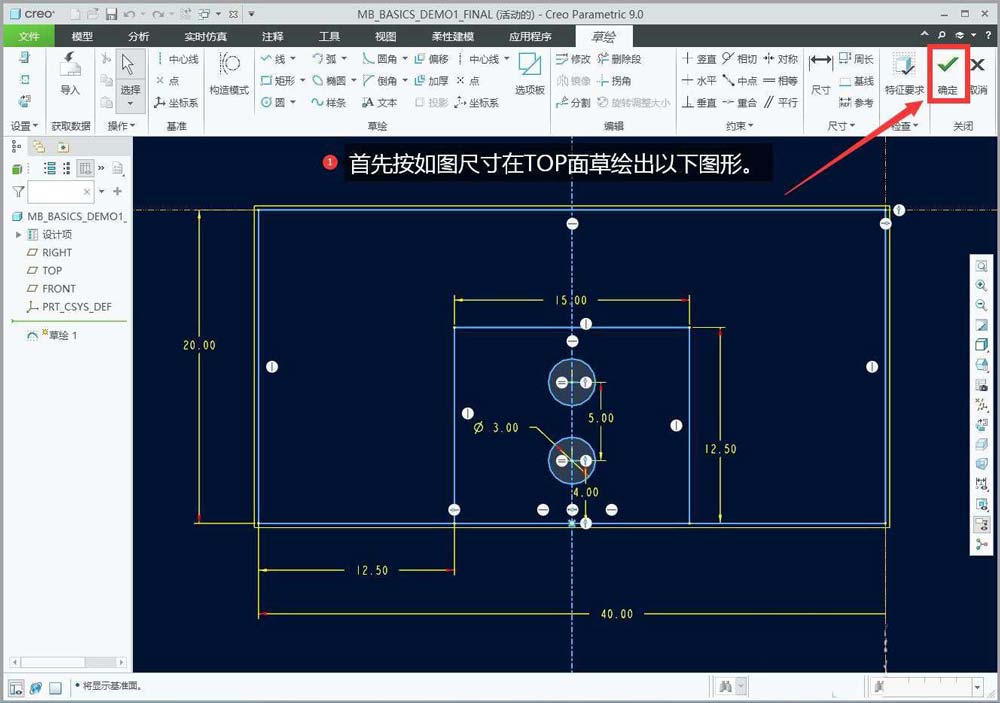

首先按如圖尺寸在TOP面草繪出以下圖形。

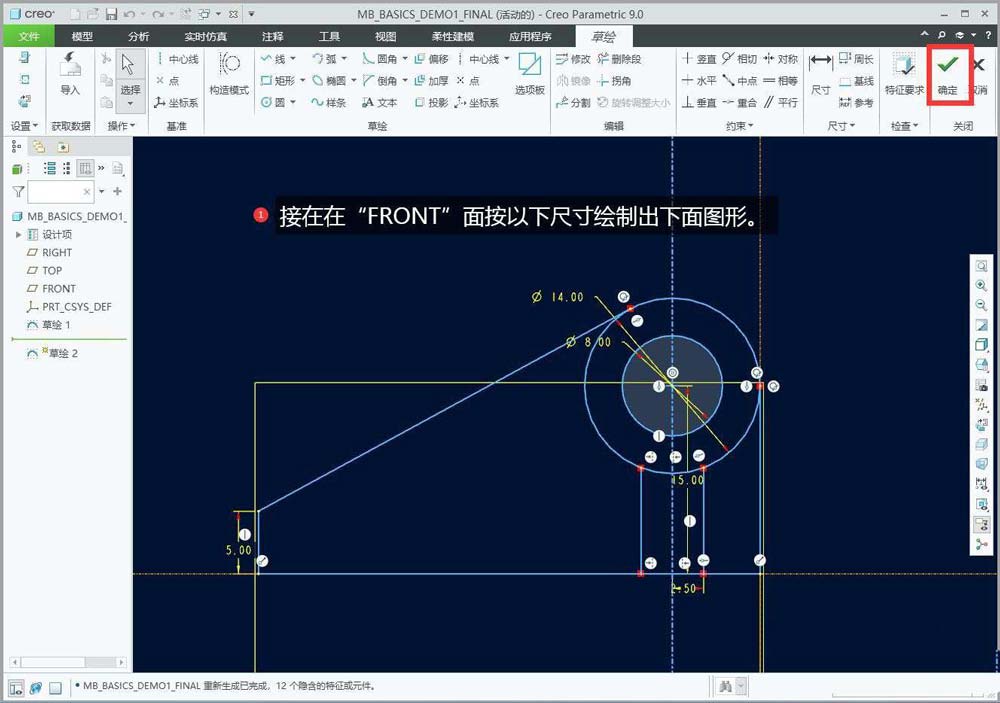

接在在“FRONT”面按以下尺寸繪制出下面圖形。

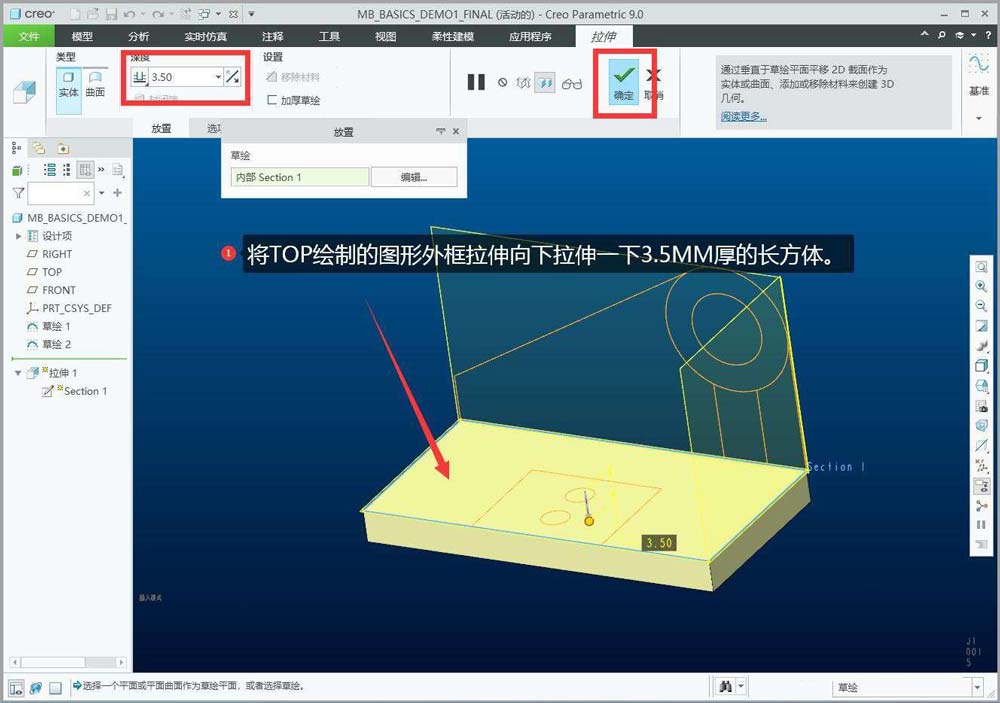

將TOP繪制的圖形外框拉伸向下拉伸一下3.5MM厚的長方體。
然后拉伸切除兩個王強調底孔。

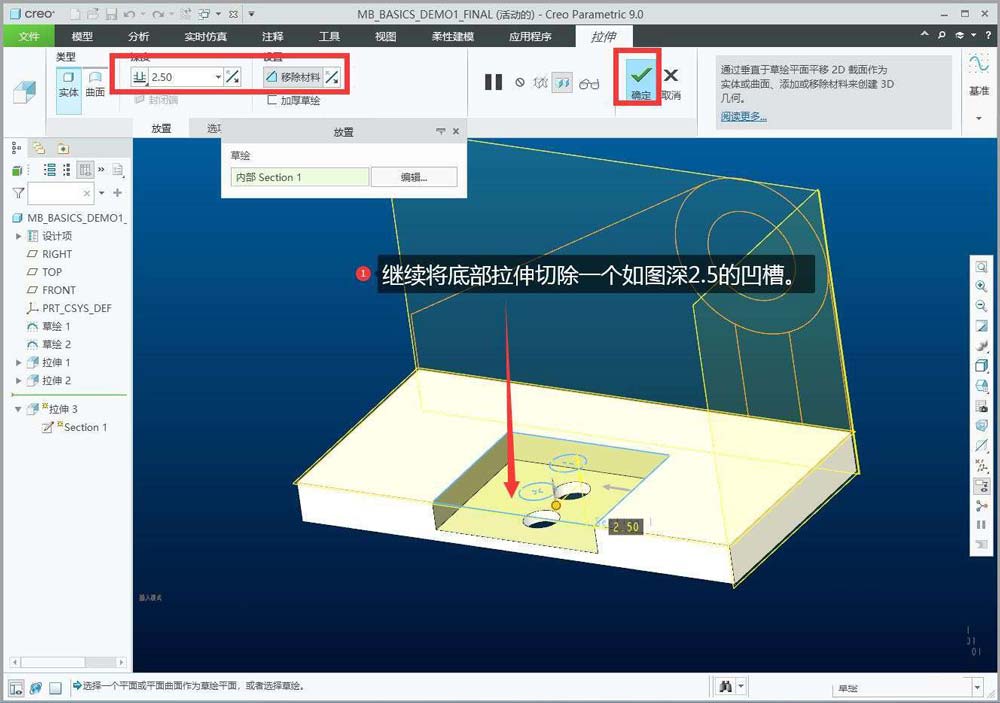

繼續將底部拉伸切除一個如圖深2.5的凹槽。

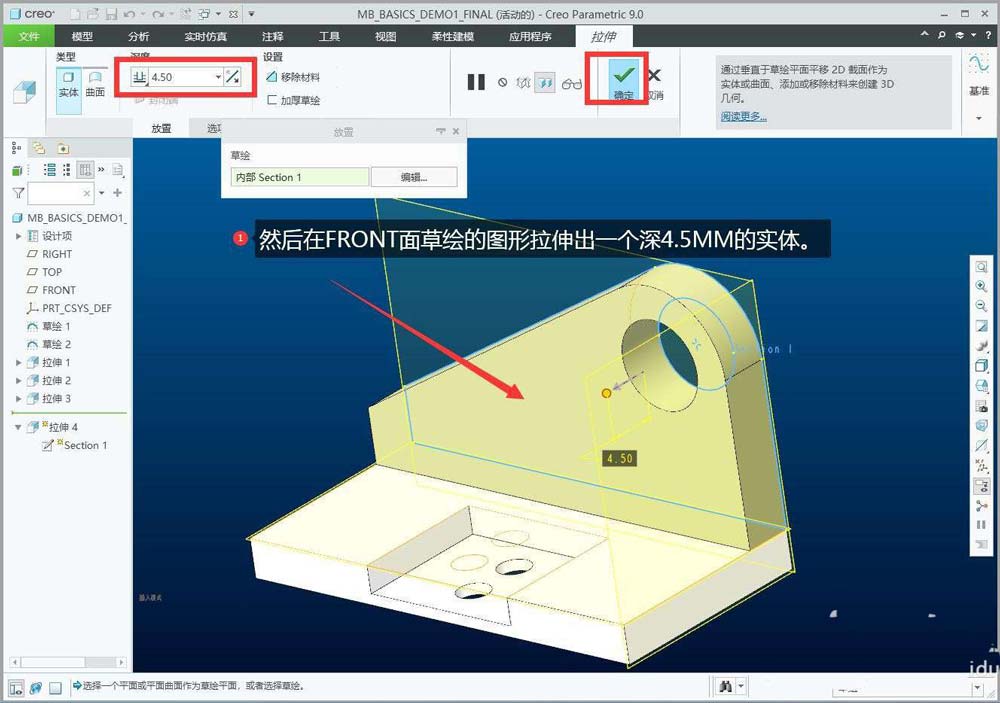

然后在FRONT面草繪的圖形拉伸出一個深4.5MM的實體。

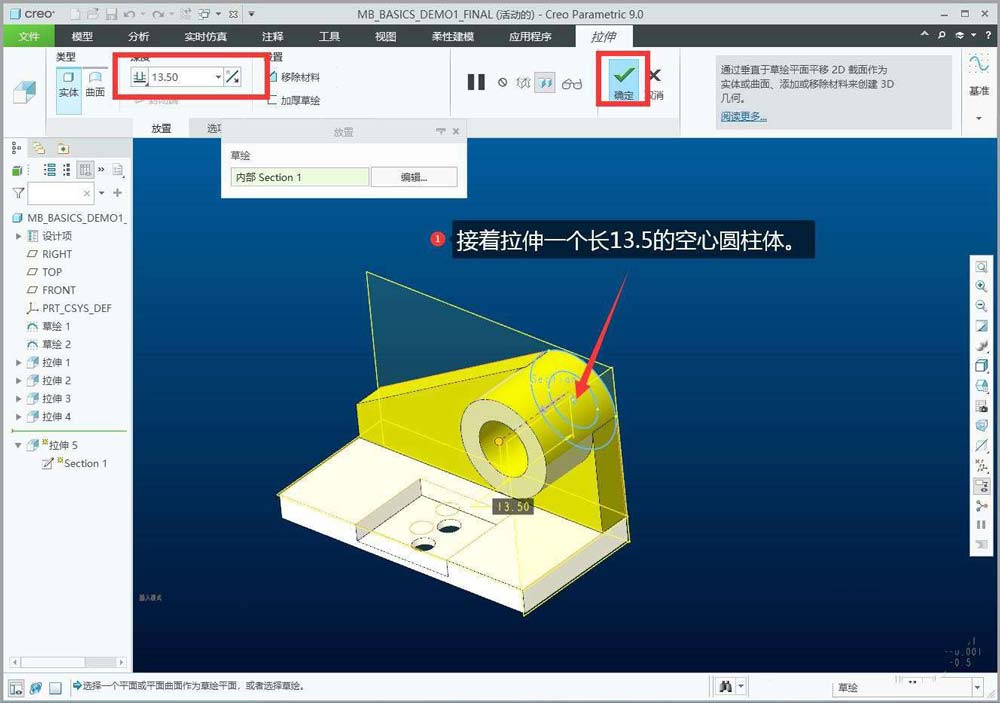

接著拉伸一個長13.5的空心圓柱體。

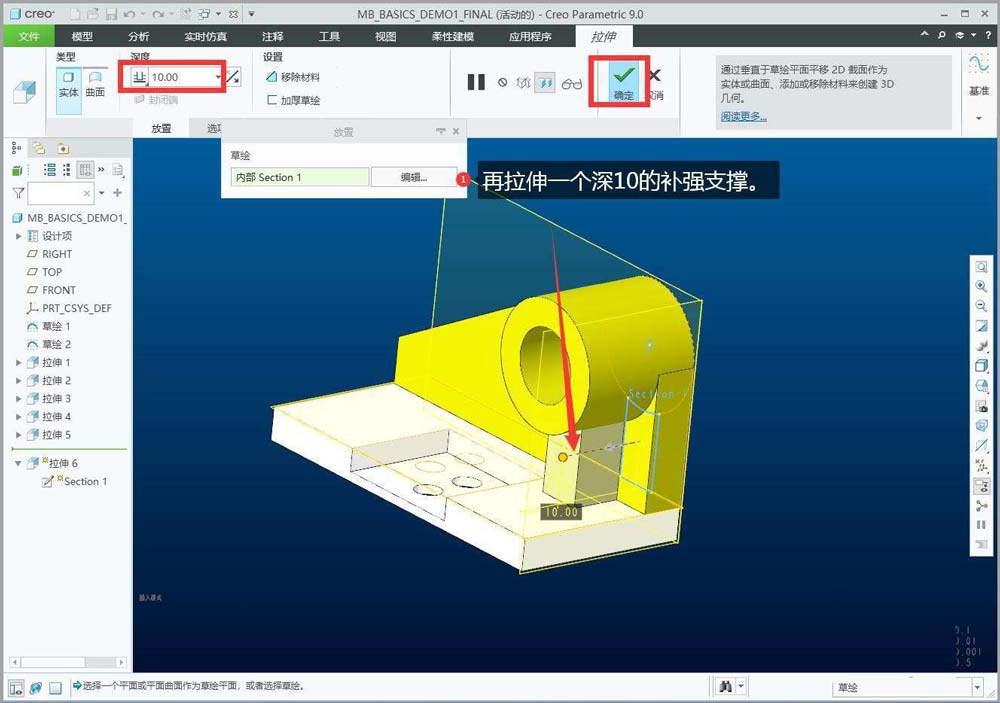

再拉伸一個深10的補強支撐。

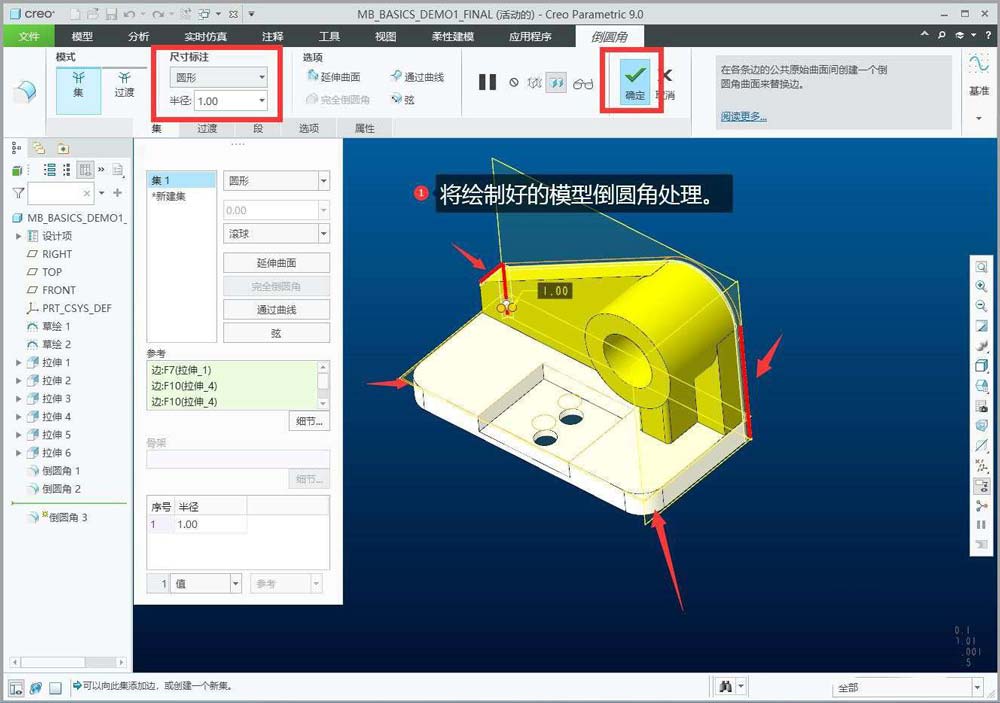

將繪制好的模型倒圓角處理。

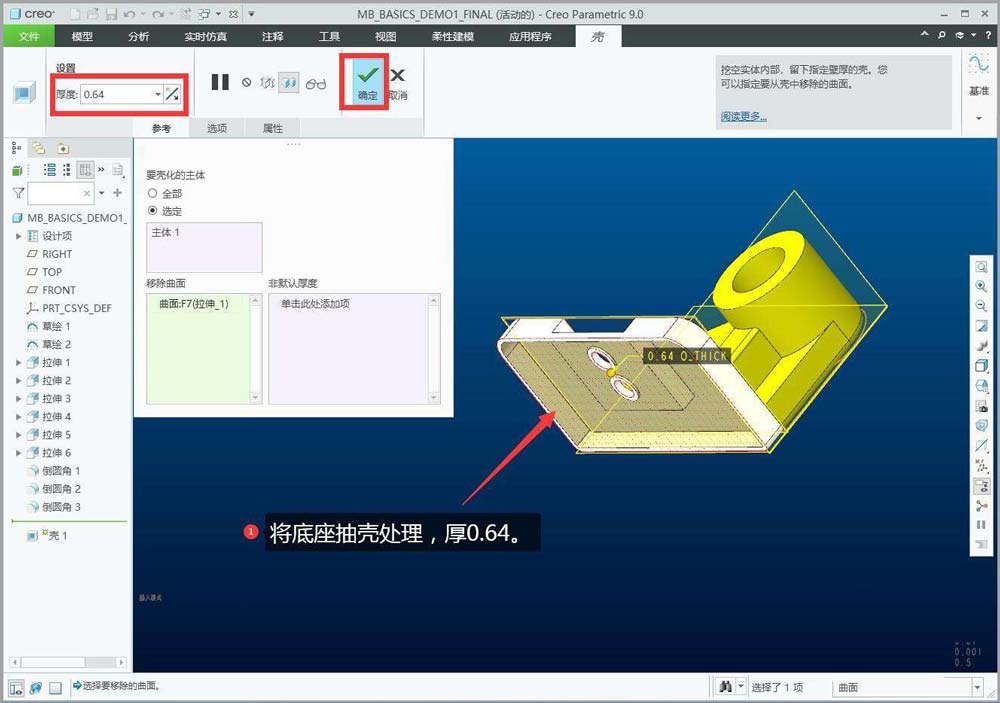

將底座抽殼處理,厚0.64。

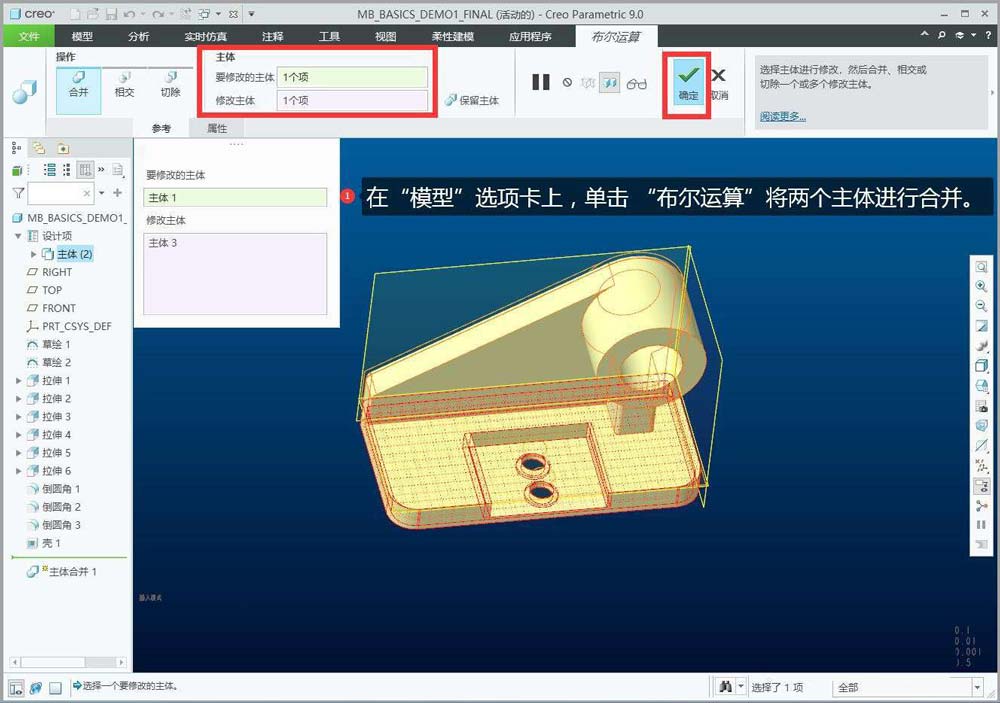

在“模型”選項卡上,單擊 “布爾運算”將兩個主體進行合并。

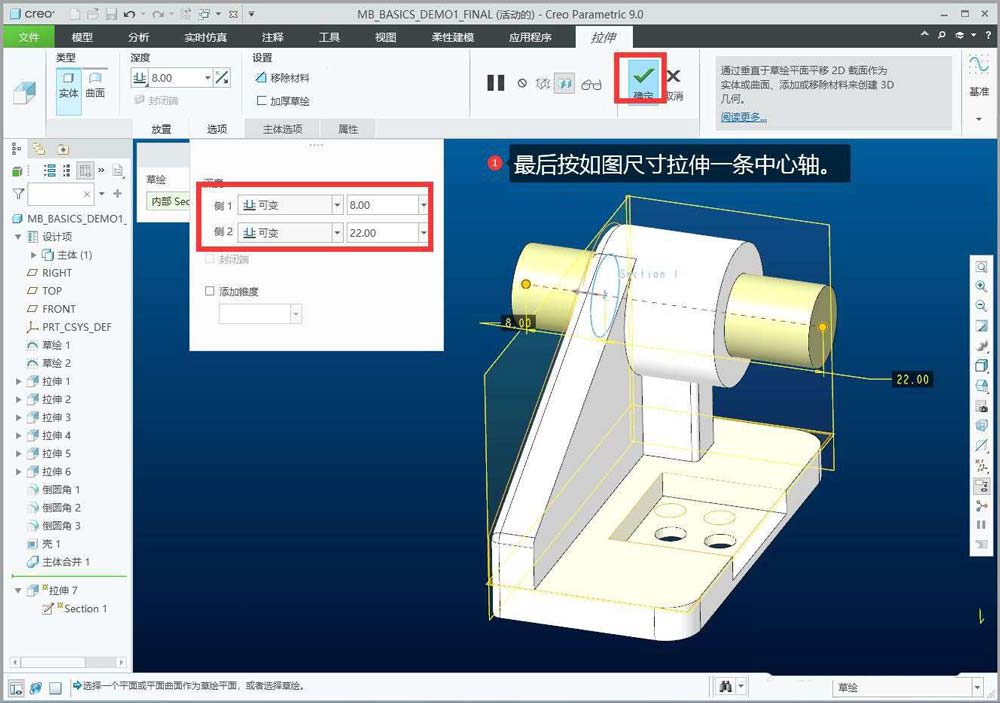

最注棍后按如圖尺寸拉伸一條中心盆螞軸完成模型構建。
以上就是CREO創建多主體零件的方法和技巧,希望大家喜歡,請繼續關注腳本之家。
