UG10.0怎么制作相框? UG10.0建模相框的教程
我要評論圖片需要相框，該怎么制作相框呢？制作方法和軟件都很多，今天我們就來看看使用ug制作相框的教程。
1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，然后另存為“相框”。

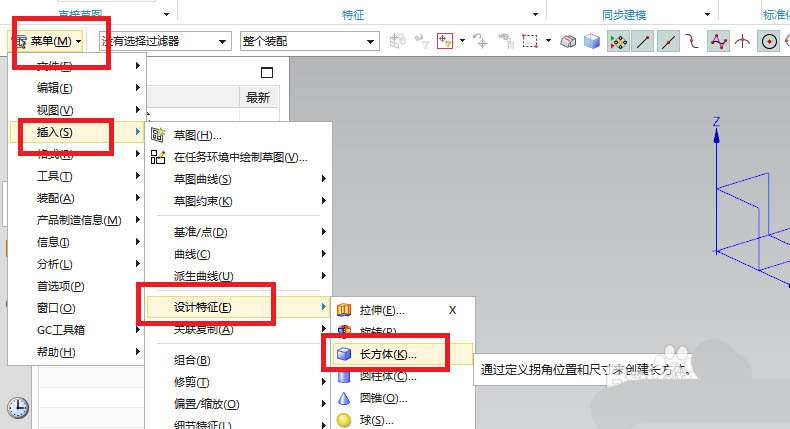

2、如下圖所示，執行【菜單——插入——設計特征——長方體】，激活“長方體”命令。

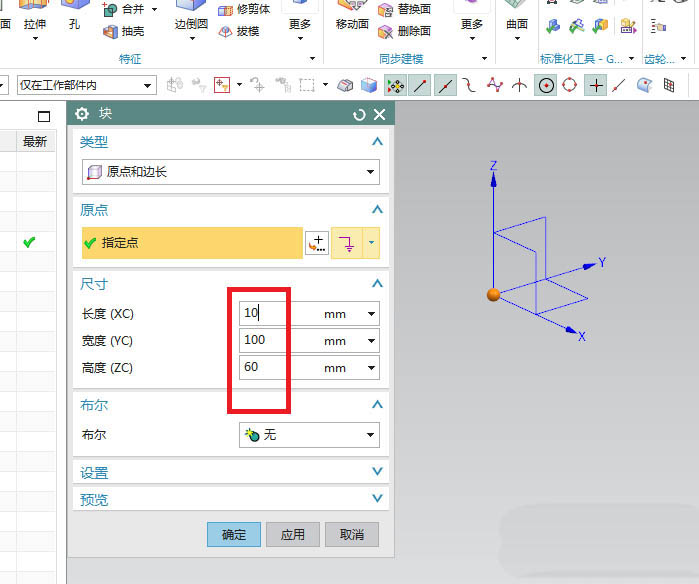

3、如下圖所示，指定點默認坐標原點，設置尺寸：10x100x60，點擊確定。

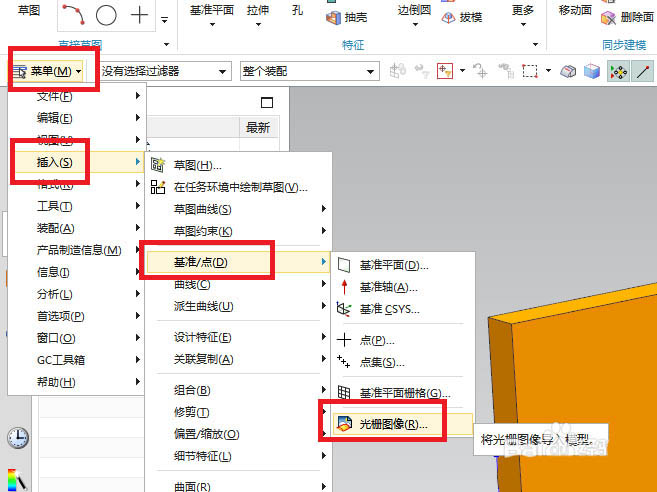

4、如下圖所示，執行【菜單——插入——基準/點——光柵圖像】，激活“光柵圖像”命令。
5、如下圖所示，“光柵圖像”對話框，指定平面：長方體的平面選中圖像，設置圖像的方向、大小，點擊確定。

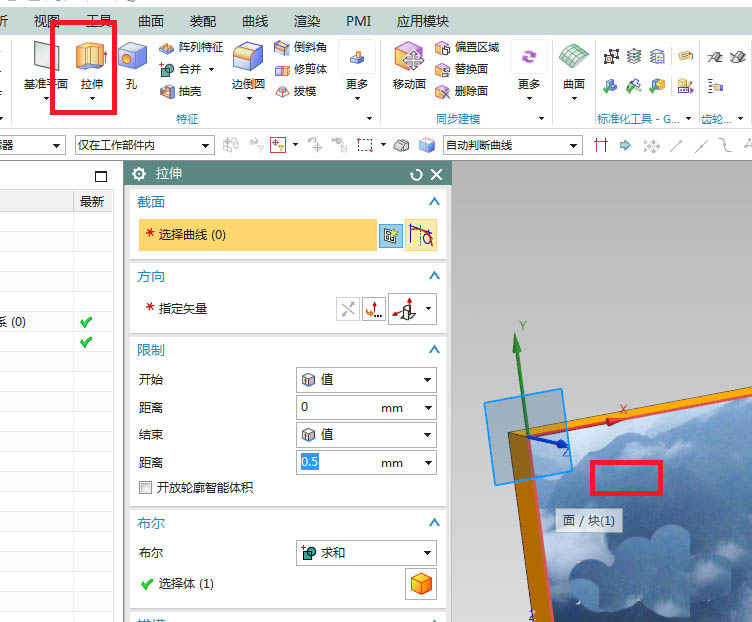

6、如下圖所示，點擊工具欄中的“拉伸”圖標，點擊實體中的圖片所在的實體平面。

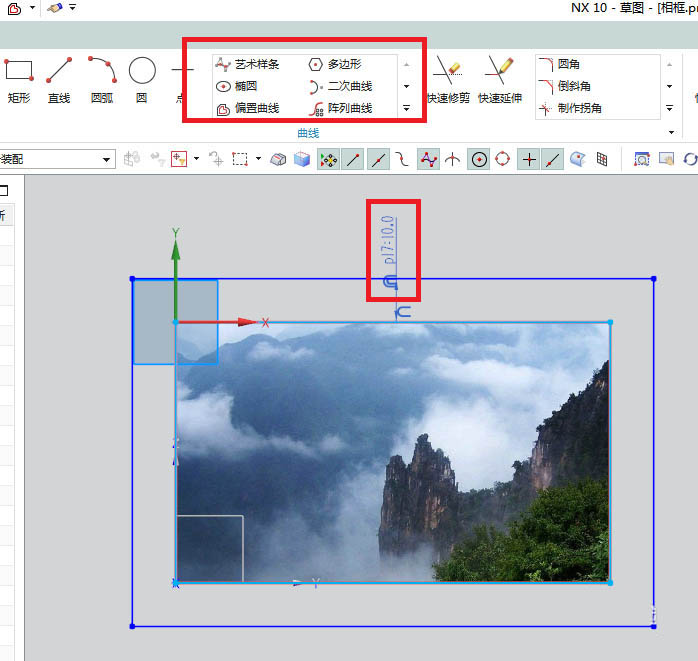

7、如下圖所示，進入草圖，激活投影曲線命令，將矩形投影出來，激活偏置曲線命令，將矩形向外偏移10，點擊完成，退出草圖。

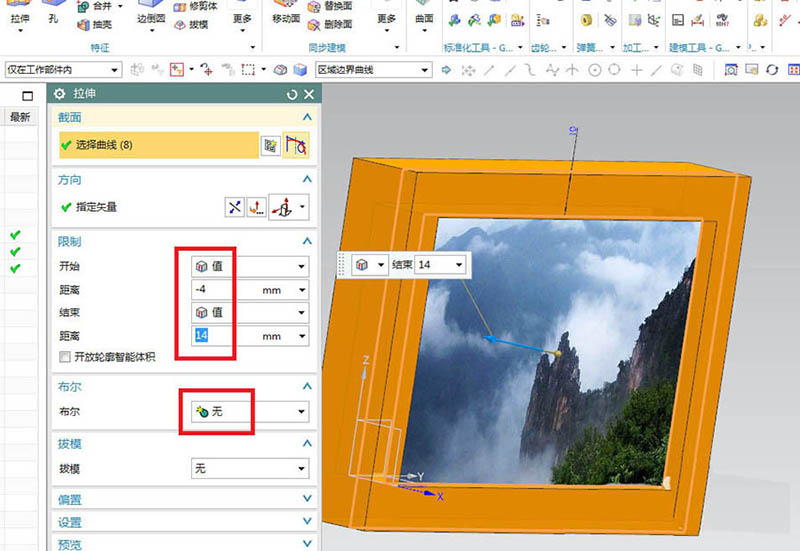

8、如下圖所示，回到拉伸對話框，設置限制距離：從-4開始，14結束，布爾無，點擊確定。

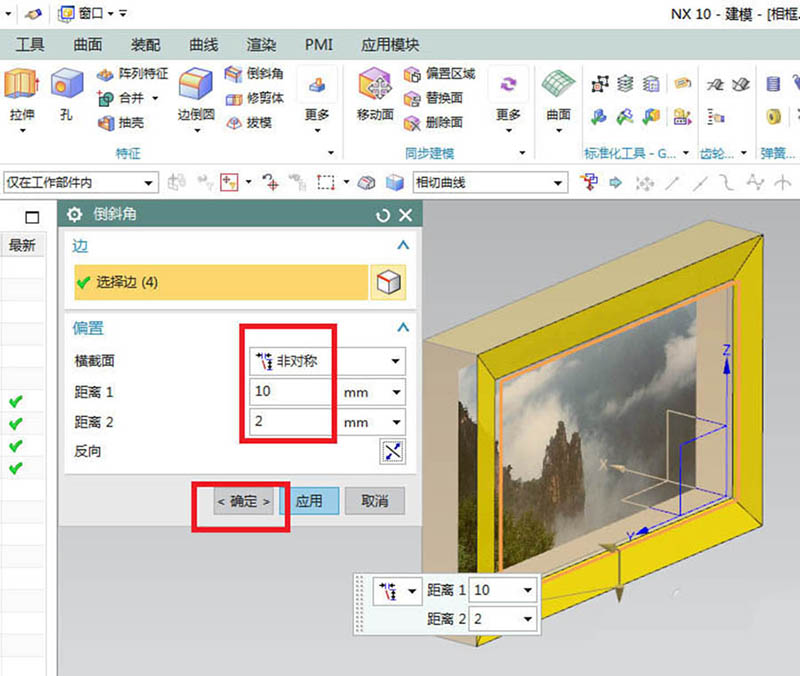

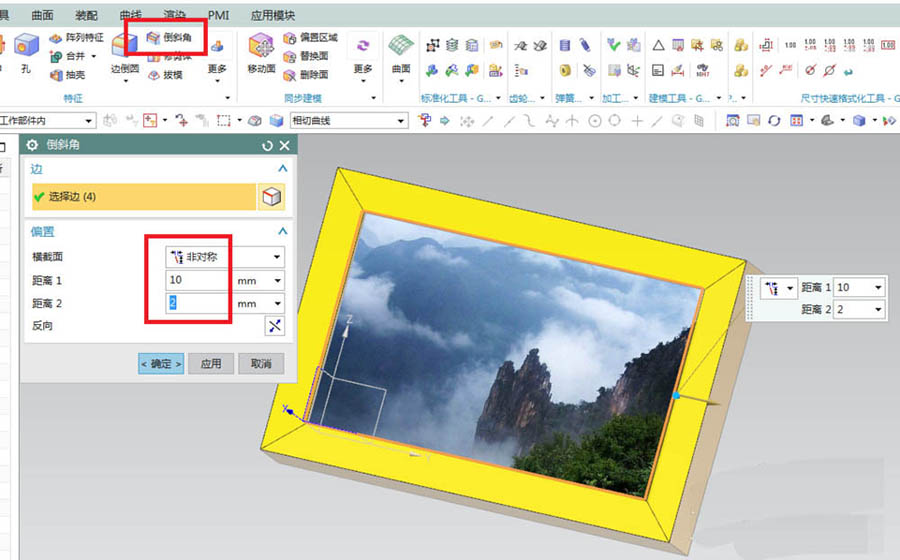

9、如下圖所示，點擊工具欄中的“倒斜角”圖標，橫截面為“非對稱”，距離1設置為10，距離2設置為2，點擊實體中的四條邊線，點擊確定。
10、如下圖所示，對相冊的背面進行倒斜角操作。

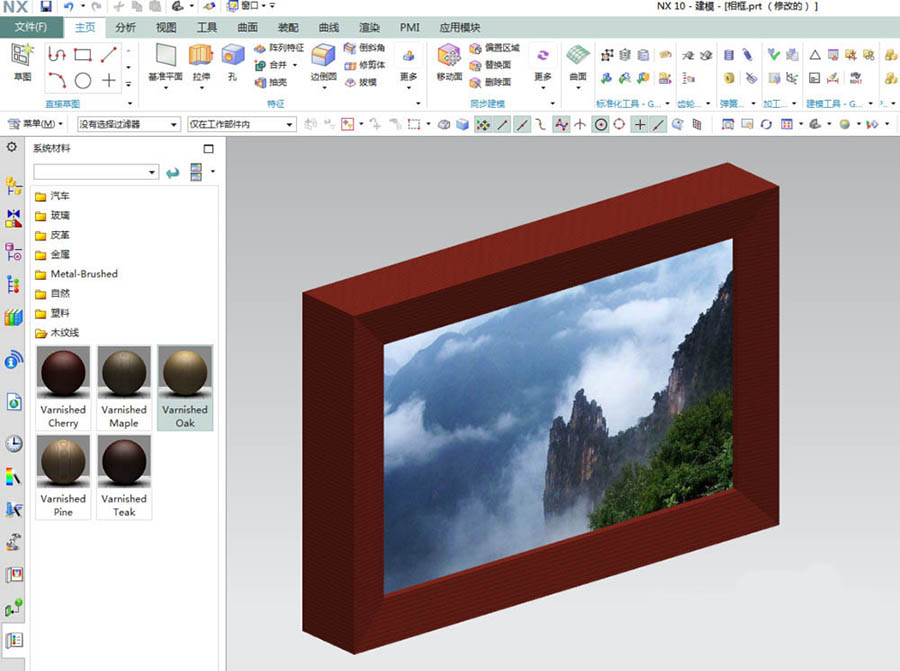

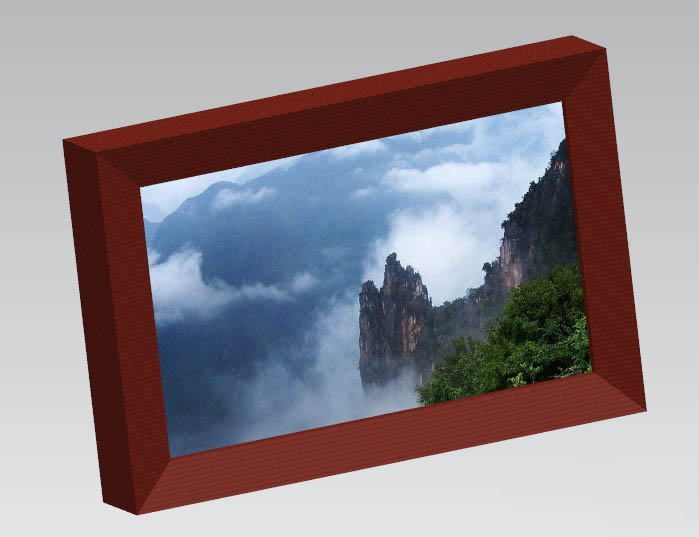

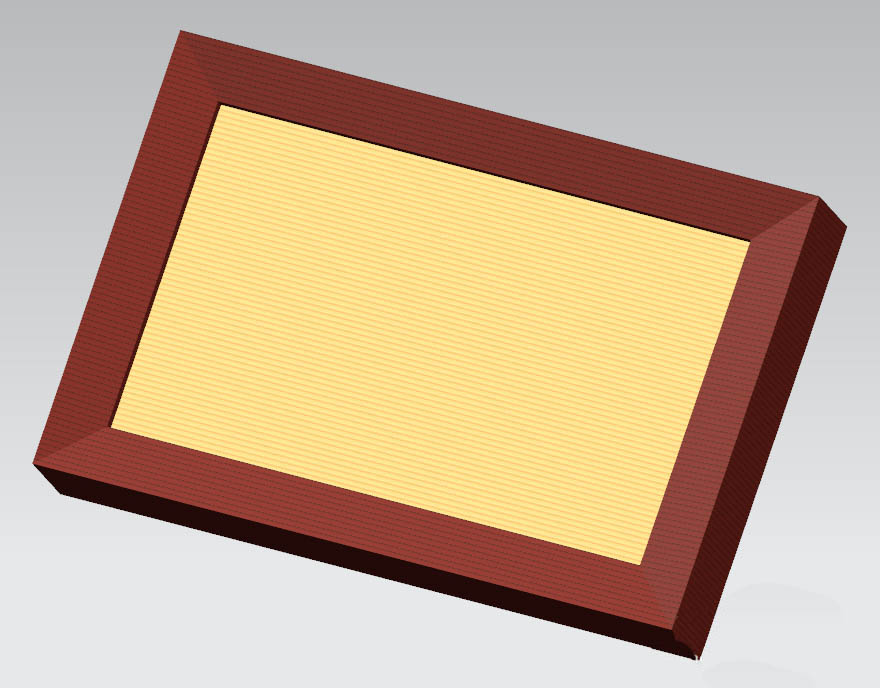

11、如下圖所示，隱藏基準坐標系，將顯示改成著色，執行【菜單——視圖——可視化——材料/紋理】，指定木紋線給實體，最后的效果就是下圖所示的了。
以上就是ug10.0制作立體相框的教程，希望大家喜歡，請繼續關注腳本之家。
