學習攝像機投影映射是非常簡單的，但它也是相當難以掌握技術，本教程將演示如何創建一個攝像機投影映射的運動。

下面教程開始

第1步

在maya中打開一個新的場景，選擇create > cameras > camera創建一個攝像機。（圖01）

圖01

第2步

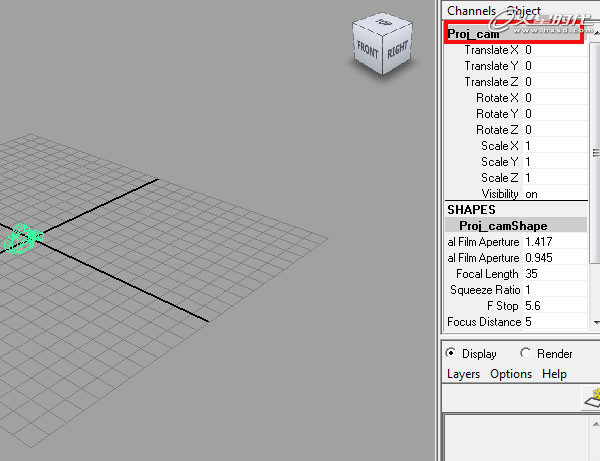

修改攝像機名稱，將其更改為proj_cam。（圖02）

圖02

第3步

然后選擇panels > look through selected。（圖03）

圖03

第4步

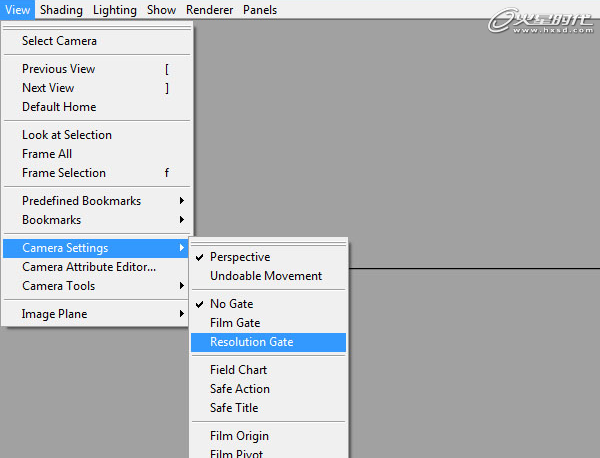

在視窗口選擇view > camera settings > resolution gate。（圖04）

圖04

第5步

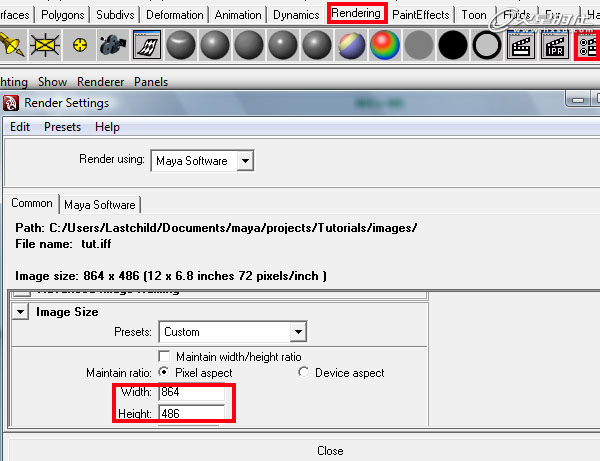

打開渲染設置，更改默認分辨率，根據圖像大小更改寬度為864，高度為486。（圖05）

圖05

第6步

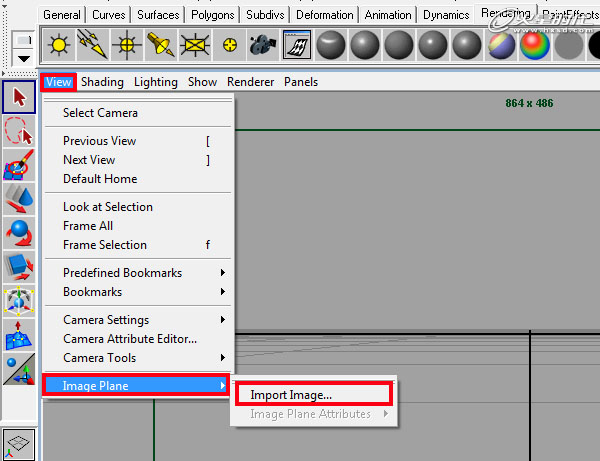

導入圖片，你將投影到幾何，在視窗口選擇view > image plane > import image。（圖06）

圖06

第7步

然后選擇你導入的圖片，按 ctrl+a彈出圖像屬性，選擇looking through camera。（圖07）

圖07

第8步

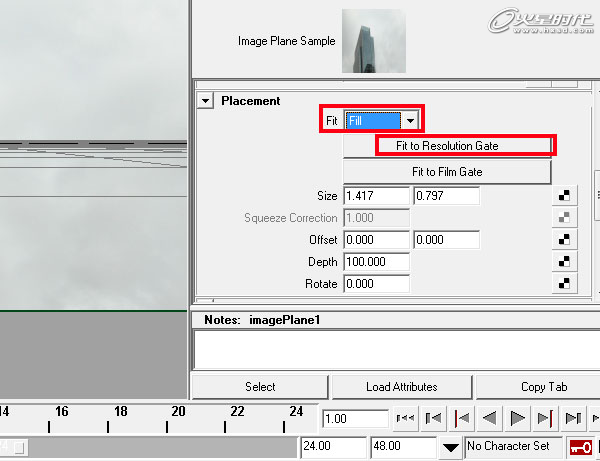

向下滾動到placement標簽，在fit下拉菜單中選擇fill，然后點擊fit to resolution gate。（圖08）

圖08

第9步

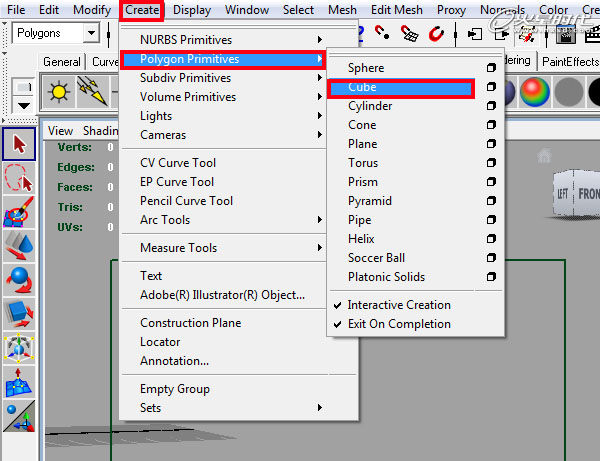

創建一個立方體（create > polygon > cube）。（圖09）

圖09

第10步

調整立方體和照相機的位置，如下圖。（圖10）

圖10

第11步

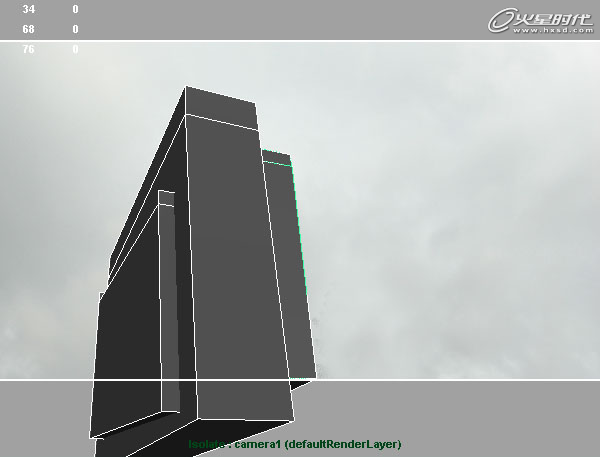

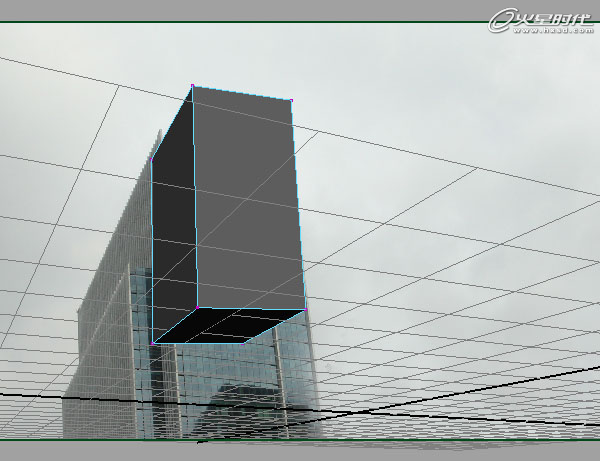

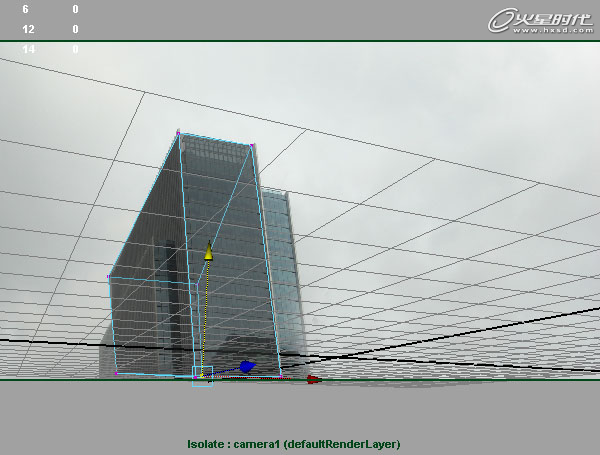

切換到點模式，調整模型。（圖11）

圖11

第12步

按ctrl+d復制立方體，并對復制出來的立方體進行調整，如下圖。（圖12）

圖12

第13步

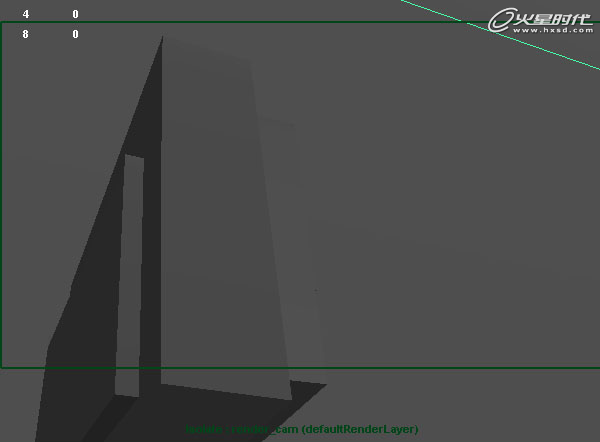

創建一個片面，用來接收投影，選擇create > polygon primitives > plain，調整片面，放置到立方體的背面。（圖13）

圖13

第14步

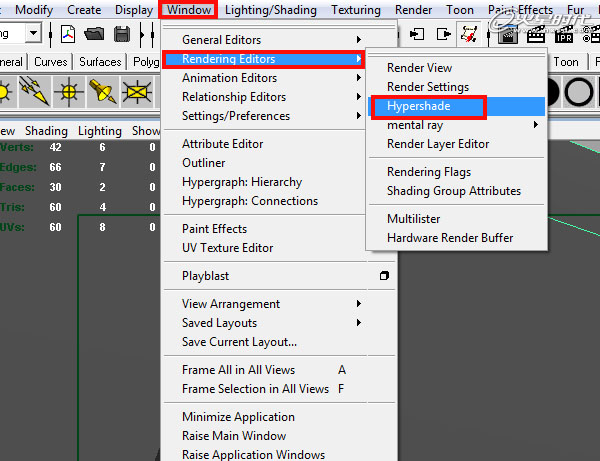

打開材質編輯器，選擇window > rendering editors > hypershade。（圖14）

圖14

第15步

創建一個lambert材質球。（圖15）

圖15

第16步

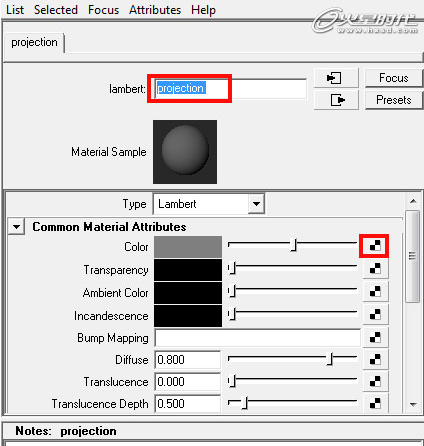

打開材質屬性，更改名稱，點擊color后面的方格框，打開顏色的材料屬性。（圖16）

圖16

第17步

選擇as projection，然后單擊file。（圖17）

圖17

第18步

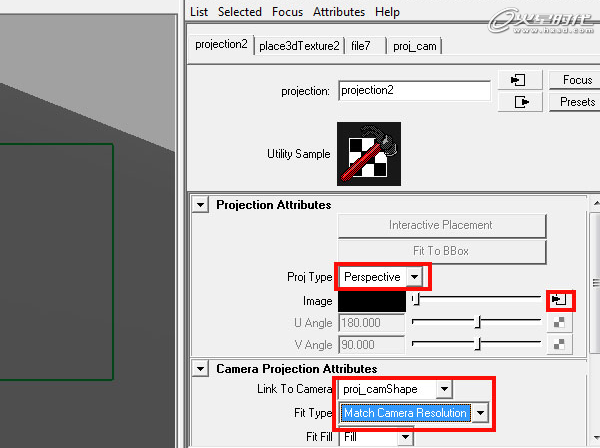

在projection窗口中，選擇proj type為perspective。根據攝像機投影屬性選項卡，在link to camera菜單中選擇proj_camshape，并設置適合類型匹配相機分辨率，然后點擊image后面的按鈕。（圖18）

圖18

第19步

添加你要使用的圖片。（圖19）

圖19

第20步

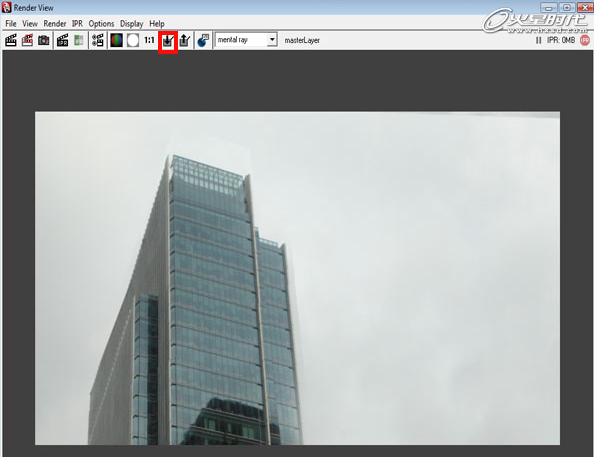

將材質賦予給立方體，然后渲染看一下，可以臨時保存渲染的圖片。（圖20）

圖20

第21步

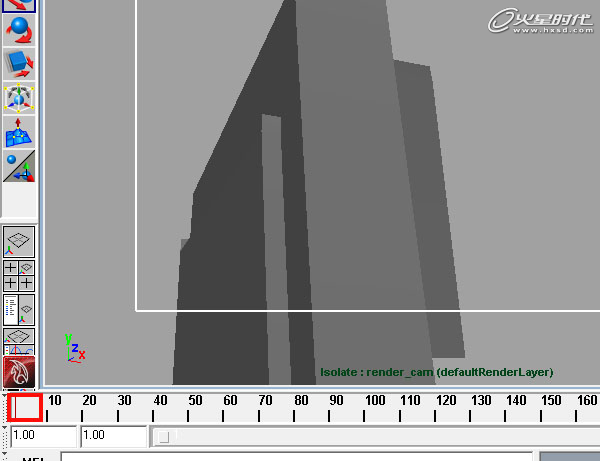

將現在的鏡頭按鍵盤s鍵添加關鍵幀，移動到200幀，然后旋轉鏡頭，略微的改變角度，再次渲染。 這樣你可以來回幾個角度渲染觀察。（圖21）

圖21

第22步

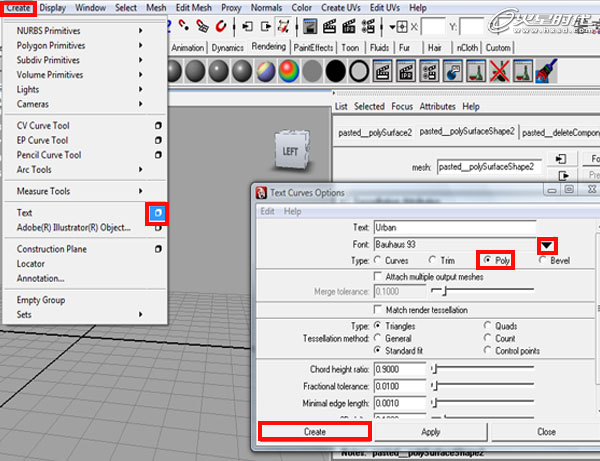

創建文字，選擇create > text，在文本窗口中輸入urban，并隨意選擇字體，選擇poly類型，然后單擊創建。（圖22）

圖22

第23步

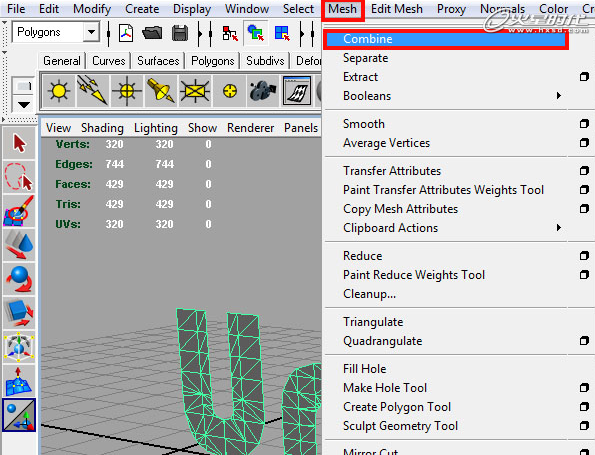

將創建好的文字合并，選擇mesh > combine。（圖23）

圖23

第24步

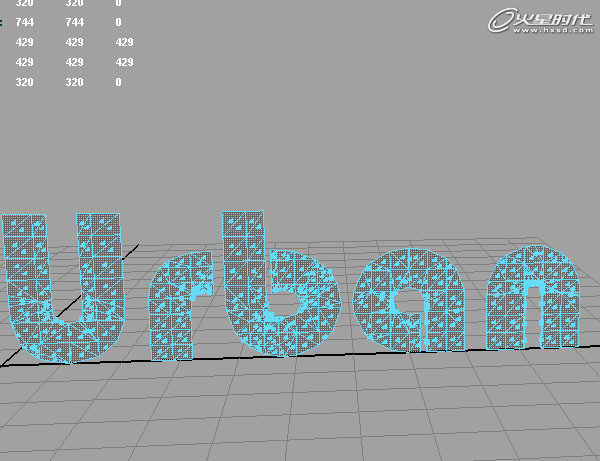

選擇文字，轉換到面編輯模式。（圖24）

圖24

第25步

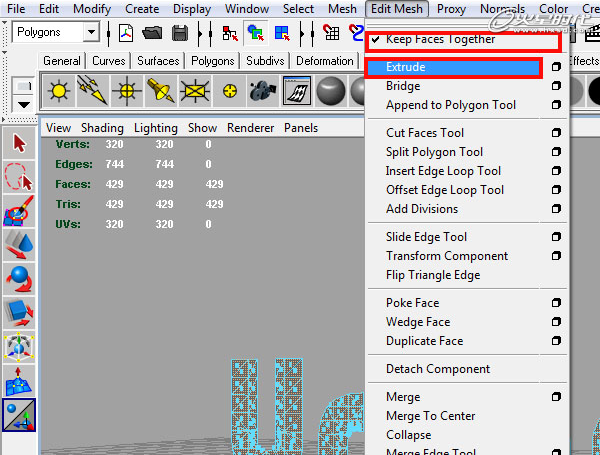

選中文字所有的面，點擊edit mesh > extrude進行擠壓，并確保keep faces together是打開的，然后擠壓，給文字一些厚度。（圖25）

圖25

第26步

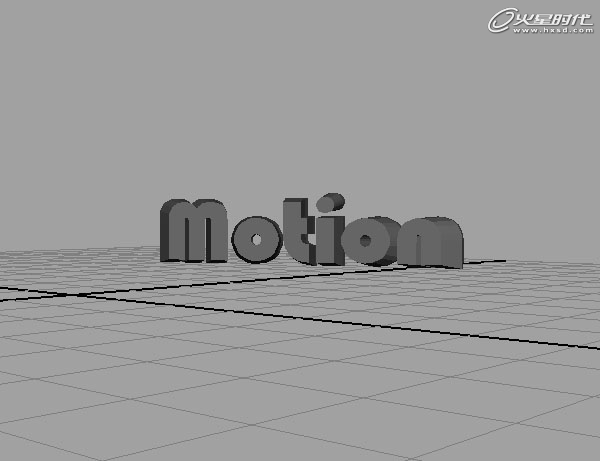

重復前面的步驟，再創建一個文本motion。（圖26）

圖26

第27步

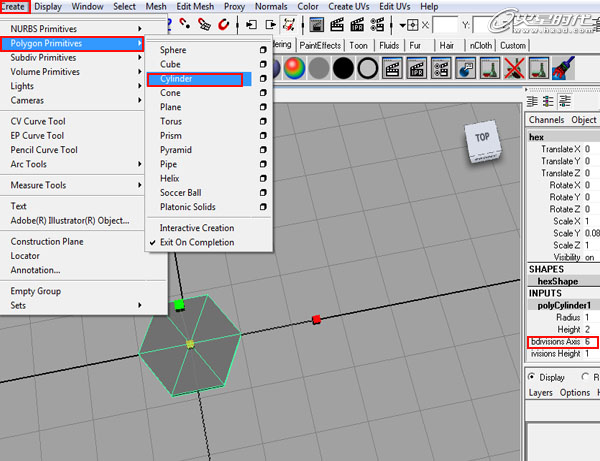

創建一個六角形，選擇create > polygon primitive > cylinder，更改六角形subdivisions axis屬性到6，在y軸壓平的六邊形，將名稱更改為hex，然后按 ctrl+d復制3個，以便有四種不同的六邊形。（圖27）

圖27

第28步

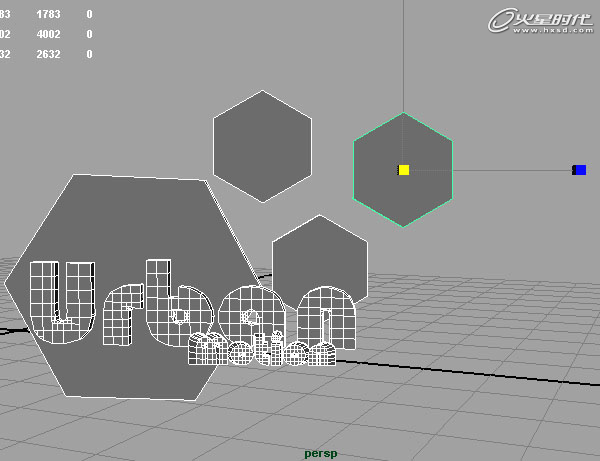

選擇所有文本，以及所有四個六邊形，按鍵盤ctrl+g進行打組 。命名為urban_group，并將它移動到與攝像機合適位置，（圖28）

圖28

第29步

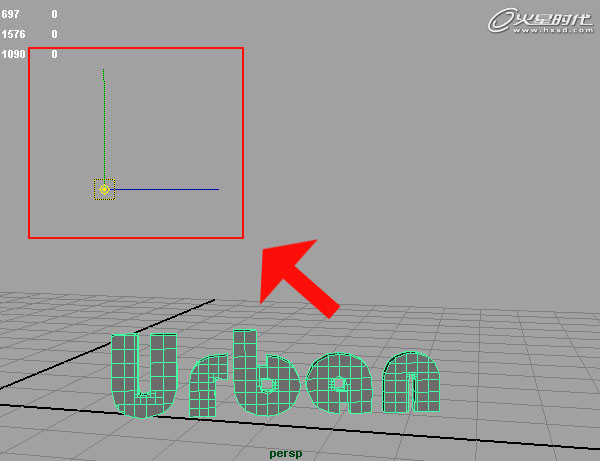

然后按鍵盤上的insert鍵，移動中心點到離大廈較近的地方。（圖29）

圖29

第30步

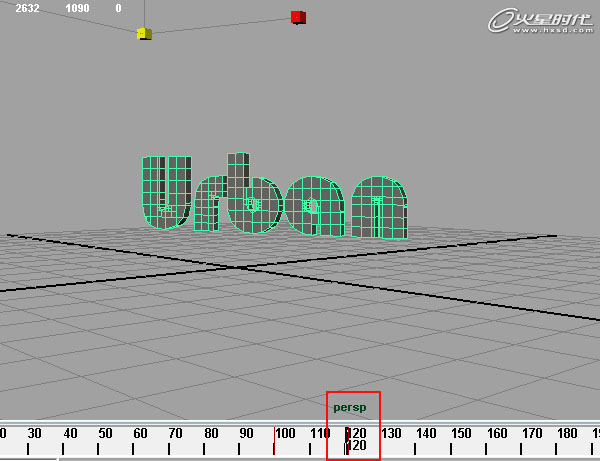

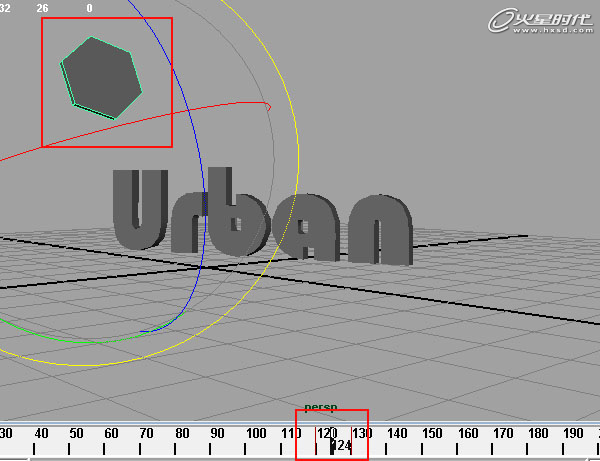

轉到120幀，然后按鍵盤s鍵創建一個關鍵幀，再轉到100幀，進行縮放到0，添加關鍵幀。（圖30）

圖30

第31步

選擇最大的六邊形，重復上一步的操作，你還可以添加一個隨機的旋轉。（圖31）

圖31

第32步

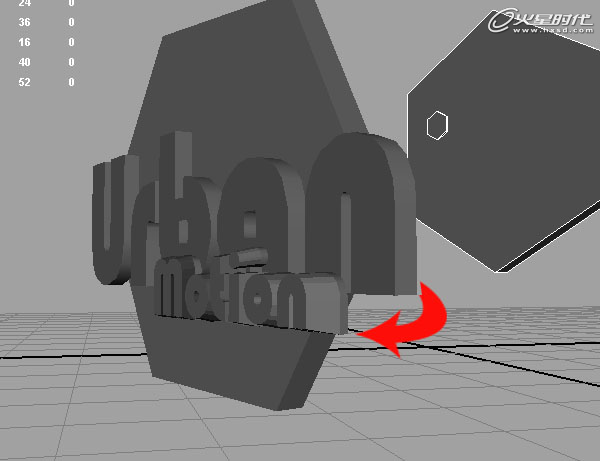

選擇motion文字，并移動到底部，在150幀，添加關鍵幀，然后再返回到130幀，并在x軸旋轉約360度。（圖32）

圖32

第33步

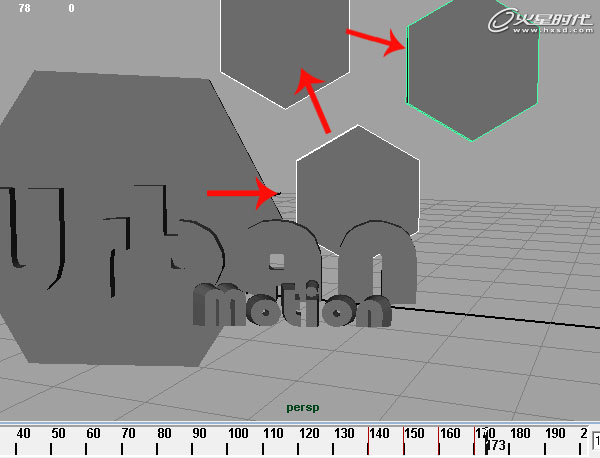

使用同樣的方法給其余六邊形添加動畫，例如按照下圖的順序進行制作動畫。（圖33）

圖33

我們繼續來學習第二部分：

第01步

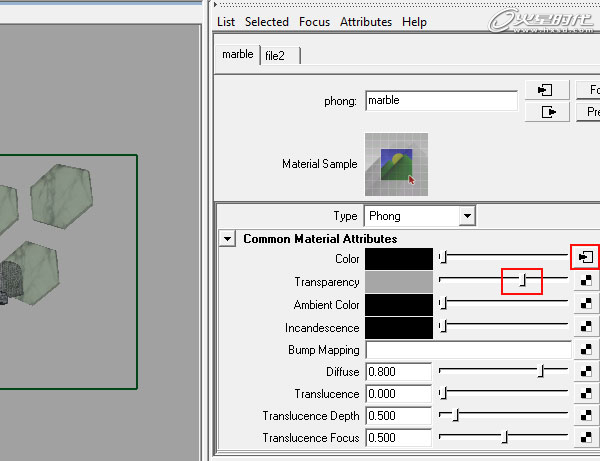

創建一個新的phong材質，并命名為marble，調整透明度，添加一個大理石節點。（圖01）

圖01

第02步

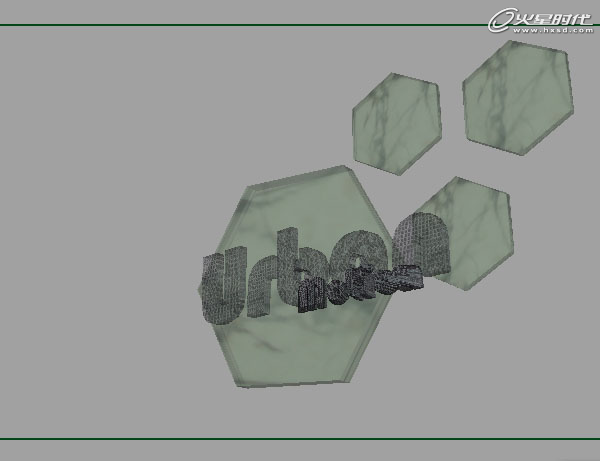

重復兩次前面的步驟，分別在兩個phong材質上添加不同的節點，使你有三個新的材質，分別命名為urban_shader和motion_shader，將所有新建的材質球負于到相應的模型上，marble賦予給六邊形，urban_shade賦予給文字urban，motion_shader賦予給文字motion。（圖02）

圖02

第03步

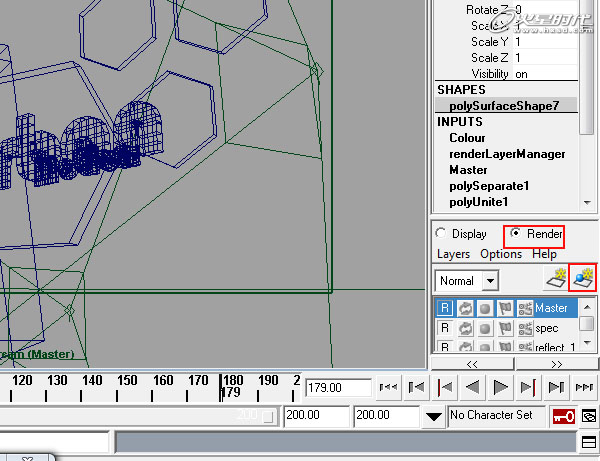

選擇場景中的對象，然后去渲染層編輯器并創建一個新層，分配對象編輯器來渲染。通過對新的圖層，更改圖層的名稱為master，然后點擊保存。（圖03）

圖03

第04步

創建三個新的層，并添加場景中所有對象，重命名這些層，分別是occlusion、specular、reflection。（圖04）

圖04

第05步

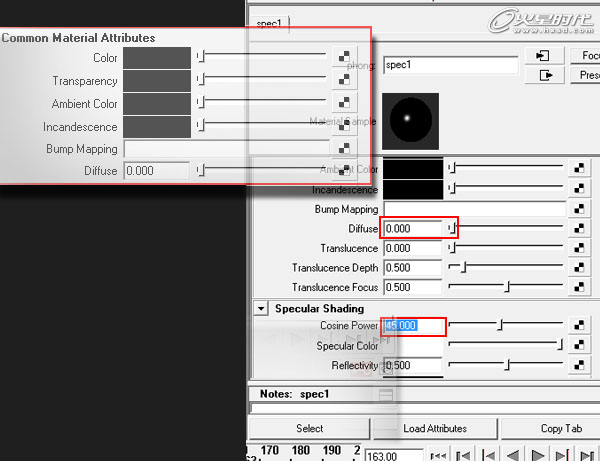

創建一個新的phong材質，命名為spec_shader。參數如下圖，并打開specular層，負于給所有模型。（圖05）

圖05

第06步

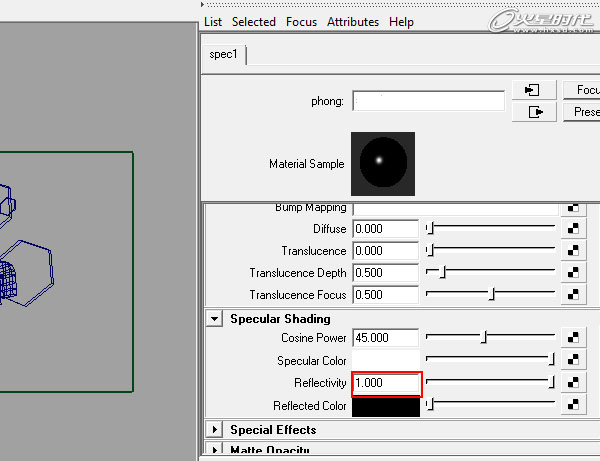

按ctrl+d復制剛剛創建的材質球，并將其命名為reflect_shader，將reflectivity設置最高數值為1，將這個材質球賦予給reflection層的所有模型。（圖06）

圖06

第07步

現在你需要一個環境的渲染，創建一個球體，選擇create > polygon primatives > sphere 。創建一個lambert材質，單擊顏色節點，并選擇相同的環境圖像，作為源圖像投影。（圖07）

圖07

第08步

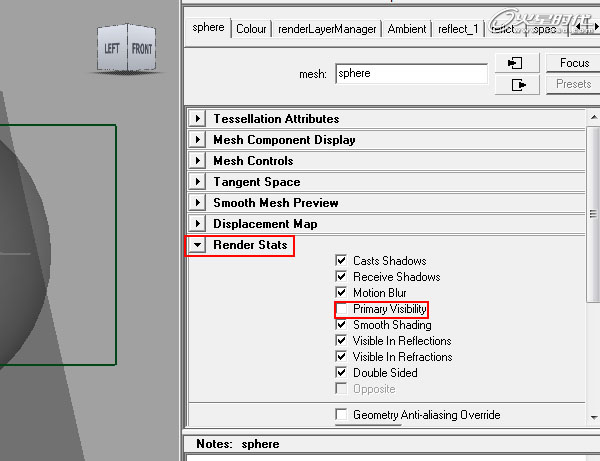

渲染時我需要的是投影而不需要模型，因此按ctrl+a彈出對象屬性編輯器，打開render stats菜單，將primary visibility前面的勾去掉。（圖08）

圖08

第09步

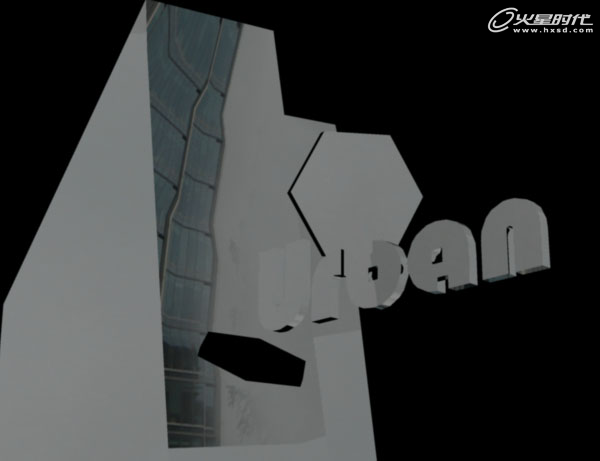

做一個反射層測試渲染。（圖09）

圖09

第10步

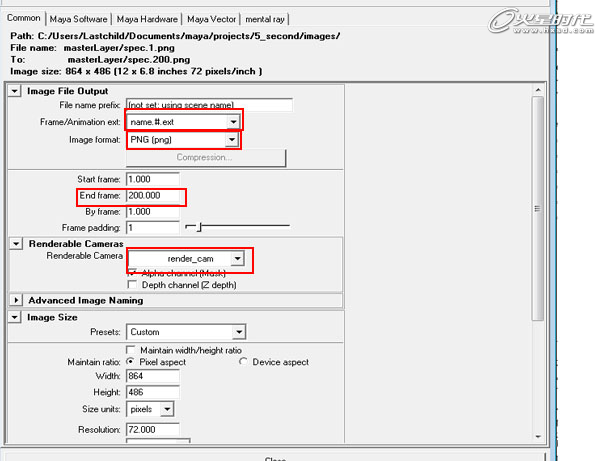

打開渲染設置窗口，設置common選項卡，該圖像格式設置為png，結束幀設置為200。renderable camera設置為render_cam。轉到mental ray選項卡，并設置質量預設為production。（圖10）

圖10

第11步

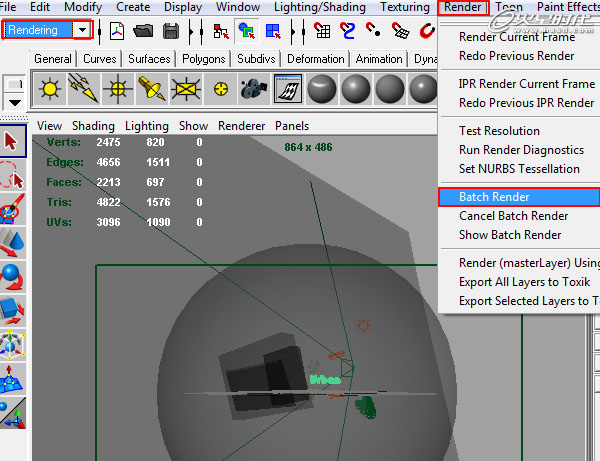

選擇render > batch render開始渲染序列，等到渲染完成，然后再進行合成。（圖11）

圖11

第12步

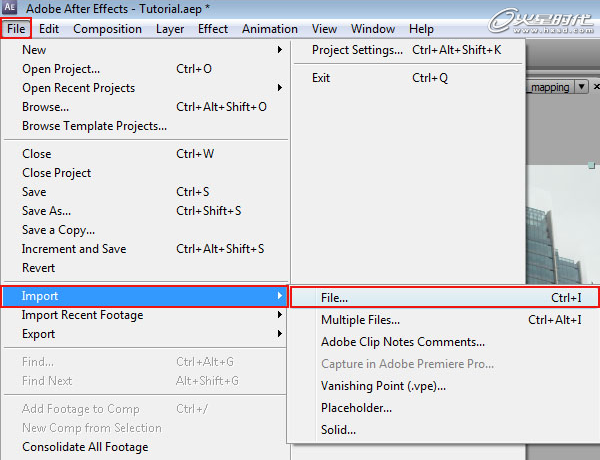

全部渲染完成，打開after effects，進行導入，選擇file > import > file。（圖12）

圖12

第13步

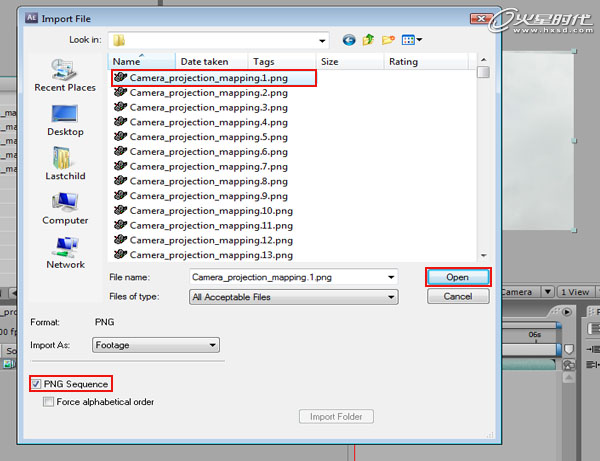

找到渲染層命名的文件夾，打開master，并點擊序列中的第一個文件，確保png sequence是被選中的，然后單擊打開，按照這個方法打開所有的序列。（圖13）

圖13

第14步

通過拖動其中一個序列到新的合成，然后將其他的序列也拖近合成。（圖14）

圖14

第15步

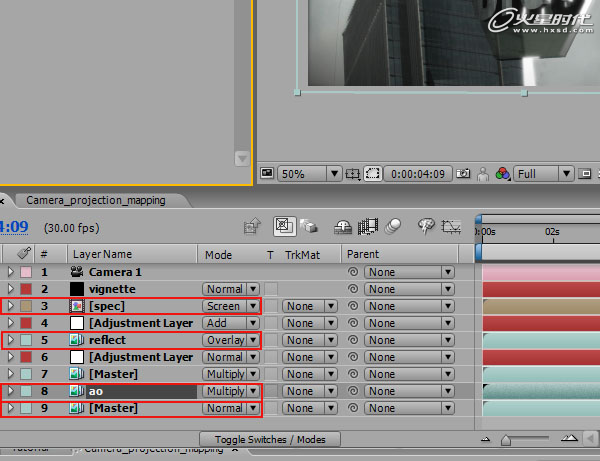

通過模式切換點擊toggle switches/modes， 排列和疊加模式如下圖。（圖15）

圖15

第16步

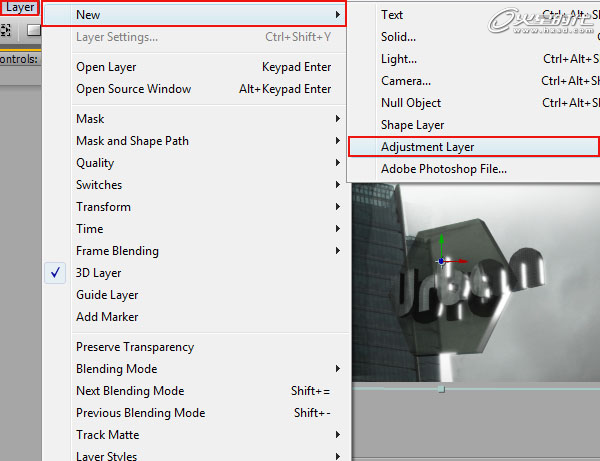

要添加一個adjustment layer，創建一個新的調整層，調整這層的疊加模式和不透明度，直到你滿意為止。（圖16）

圖16

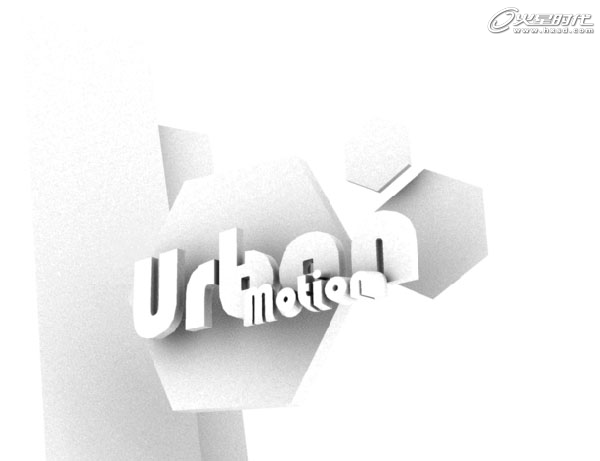

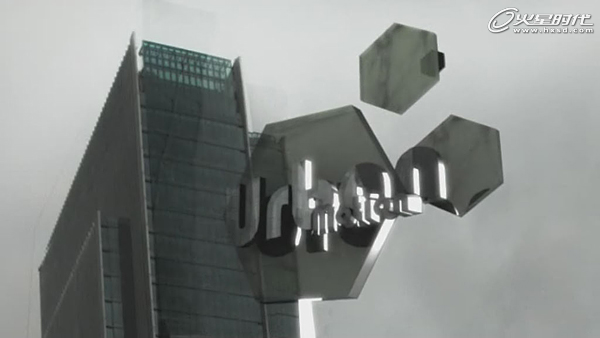

第17步這就是它，希望你能在這里學到新的東西！（圖17）

圖17

教程結束，以上就是maya攝像機投影映射的運動創建教程，希望能對大家有所幫助，謝謝閱讀！
