本教程向朋友們介紹Maya 7.0 骨骼動畫中的基本概念，通過激活具有大量關節的復雜模型，根據決定運動的幾個主關節的最終角度可以確定骨架的運動，從而創建精確靈活的人物動畫。這是一項高級的動畫技術。這項動畫技術要求運動的三維模型必須建成"分級結構"。

骨骼就是一種特定類型的"分級結構"，由不同運動約束墓亟諏?映閃醋吹姆旨豆羌芙峁谷繽?13-1 所示。這種分級骨架結構由許多采用分級方式分組的關鍵鏈構成，骨架與其周?chē)钠つw表面也是相連的。骨骼的所有部分同時運動，但必須遵循特定的等級關系。當對骨骼進行變換時，骨骼的等級關系阻止了部件向各個方向散開。

骨骼由根關節、一定數目的關節和反向運動學等級關系 (IK Handles) 組成。關節是骨骼中骨頭與骨頭之間的連接點。每個關節可以有一個或多個骨頭與之連接。根關節 (Root Joint) 是關節鏈第 1 段的第 1 個關節，是關節鏈所有分段和關節的父母結構；父關節 (Parent Joint) 可以是任意的關節，只要其下帶有子關節 (Child Joint) ，關節圖示如圖 13-2 所示。

圖 13-1 骨骼

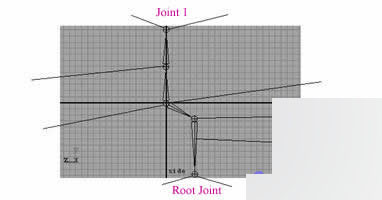

圖 13-2 骨骼結構

骨骼機構中的反向動力學手手柄，也稱為末端效應器。當移動骨骼中的反向動力學手手柄并實施了高級運動學技術時，就可以自動算出關節的轉動。例如，就胳膊伸出去操作按鈕而言，運動的反向運動學手手柄應該放置在手上或者伸出的指尖上，這與事實是基本相符的。

● Joints Chains( 關節鏈 ) ：關節鏈由一定數量的關節和連接于其上的骨頭 (Bone) 組成。關節鏈中的關節是線性連接的，關節鏈的第 1 個關節是整個關節鏈中層次最高的關節如圖 13-3 所示。

圖 13-3 基本關節鏈形式

● Limbs( 肢體鏈 ) ：肢體鏈由一個或多個連接的關節鏈組成，肢體是一種樹狀結 構， 其中的骨節并不是線性的，而且鏈一般是從鏈中層次最高的關節開始的，如圖 13-4 所示。

圖 13-4 肢體鏈基本結構

● Joint Tool( 關節工具 ) ：該工具主要用于創建復雜的骨骼結構。創建骨骼的具體 操作步驟如下：

(1) 創建一條關節鏈。

(2) 繼續添加新的關節或者以原關節鏈的任意關節作為"父關節"創建新的關節鏈。

(3) 創建出需要的骨骼結構。

骨骼結構形成以后，執行 Window → Hypergraph 命令或者 Window → Outliner 命令，打開相應的窗口觀測一下骨骼結構的層次關系。

以上就是Maya 7.0 骨骼動畫的基本概念介紹，希望能對大家有所幫助！
