本教程向朋友們介紹Maya 7.0 渲染基礎中的建立攝影機知識，在學習了前面的章節內容后，下面通過一個實例來一步一步地了解渲染的過程。為了說明對物體渲染的方法，將用一個斜體字母，通過給該物體設置燈光和紋理，建立一個相對紋理背景時隱時現的動畫來說明。最后，對該動畫進行渲染，輸出一視頻圖像。

首先建立攝像機，攝像機其實也是一種窗口，通過該窗口，可以觀察 Maya 空間內的任何物體。開始建立一個新的場景時，首先出現的是 4 個默認的視圖，這 4 個視圖其實包含有 4 個攝像機。一個攝像機形成透視圖，其余 3 個攝像機形成 3 個正交視圖，分別為前視圖、側視圖和頂視圖。通常，正交視圖用于建模、紋理及動畫，而渲染一般在透視圖中進行。具體操作步驟如下：

(1) 創建一個斜體字母 M( 選擇 Surface → Bevel 命令 ) ，如圖 9-1 所示。

圖 9-1 制作字母 M 造型

(2) 選擇 Panels → Perspective → New 命令創建另一個透視圖，生成 Persp1 攝像機。

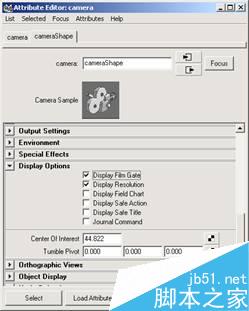

(3) 在 Outliner 中命名該透視圖為 Camera 。打開 Attribute Editor 對話框，如圖 9-2 所示 , 在 Film Back 卷展欄設置 Overscan 為 1 。打開 Display Option 區域，選中 Display Resolution( 顯示分辨率 ) 復選框。 ( 或通過選擇 View → Camera Setting → Resolution Gate 命令，打開 Display Resolution) 。在該選項中會顯示出渲染的精確選項組，選中 Display Film Gate 復選框。

圖 9-2 Attribute Editor 對話框

(4) 在 Film Back 選項組中設置 Film Gate 選項，選擇不同的鏡頭，如 70mm 投影鏡頭，觀察分辨率的變化。將設置改為 35mm TV Projection ，如圖 9-3 所示。該設置為寬高比為 1.33 的適當比例，其 Film Gate 與 Resolution Gate 設置完全匹配。

圖 9-3 更改攝影機鏡頭

說明：

在渲染測試時可以以較小的尺寸渲染，但與在 Photoshop 和其他圖形軟件一樣，必須有一個正確的 ( 較大的 ) 寬高比。

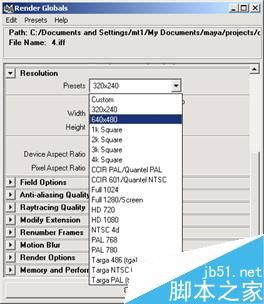

(5) 默認的分辨率為 320 × 240 ，這也是分辨率的最小值。如果要以更高的分辨率渲染圖像，選擇 Window → Render Globals 命令，打開 Resolution 區域。設置 Presets 為 640 × 480 ，如圖 9-4 所示。

圖 9-4 設置渲染尺寸

(6) 調整攝像機視圖，拖動或旋轉攝像機，使字母 M 在一適當?shù)奈恢蒙?。調整 Camera 的屬性，同時，切換到普通的 Perspective 視圖，通過改變燈光和紋理來測試攝像機視圖的渲染效果。

從上面的操作可以看出， Maya 提供了許多 Render Resolution 的設置。如果和視頻產品協同工作，最常用的分辨率設置為 CCIR 601 ，其參數為：分辨率 720 × 486 ， Device Aspect Ratio 為 1.333 ， Pixel Aspect Ratio 為 0.9 。即圖像為 720 個像素寬， 486 個像素高。因為 Pixel Aspect Ratio 不為 1 ，則圖像將以 4:3 寬高比顯示?，F(xiàn)在設置 640 × 480 的分辨率，其設置 Device Aspect Ratio 為 1.333 ， Pixel Aspect Ratio 為 1 ，是最小的廣播品質的分辨率。

教程結束，以上就是Maya 7.0 渲染基礎-建立攝影機知識介紹，希望能對大家有所幫助！
