MAYA制作超逼真的中山艦?zāi)Ｐ?/h1>
發布時間：2016-03-15 14:22:30 作者：佚名
我要評論
這篇教程是向腳本之家的朋友分享MAYA制作超逼真的中山艦?zāi)Ｐ头椒?，教程真的很不錯，很值得大家大家學習，難度中等，推薦過來，一起來學習吧

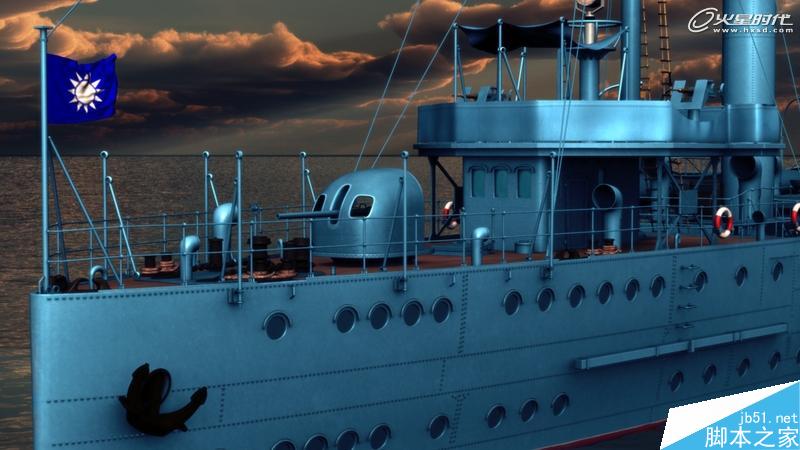

這篇教程教腳本之家的MAYA學習者們用MAYA創建中山艦?zāi)Ｐ?，教程難度中等，但是需要我們細心的來制作每一個部件的模型，轉發過來和腳本之家的朋友們一起分享學習了，先來預覽一下模型效果圖：
創作背景：
2011年10月10日是辛亥革命（資產階級民主革命）百年紀念日，特此紀念革命的旗幟：青天白日。
【小資料】 中山艦原名“永豐艦”，為清宣統二年(1910年)，由清廷籌辦海軍事務大臣載洵和北洋海軍統制薩鎮冰等在日本訂制。艦長62.1米寬8.9米，吃水深2.4米，排水量780噸，動力13.50匹，艦速13.5海里。武備為主副炮8門。1913年，永豐艦建成時，清王朝已被孫中山領導的辛亥革命所推翻。該艦開赴上海，由北洋政府海軍部接收，編入海軍第一艦隊。1915－1916年，永豐艦參加了護國討袁運動，隨后又經歷過“護法運動”、“東征平叛”、“孫中山蒙難”、“中山艦事件”等重大歷史事件 。中山艦于1938年10月武漢保衛戰斗中被日軍擊沉于今天的武漢市江夏區金口水域。這個小工程包含建模，貼圖，綁定，動力學特效，粒子流體特效，燈光渲染，后期合成。
1.找參考資料。無論你是網上收集圖片還是個人創意，建模前的設計稿是必要的。如果得不到完美角度的參考圖片，那只能看個人的想象力和空間感了。

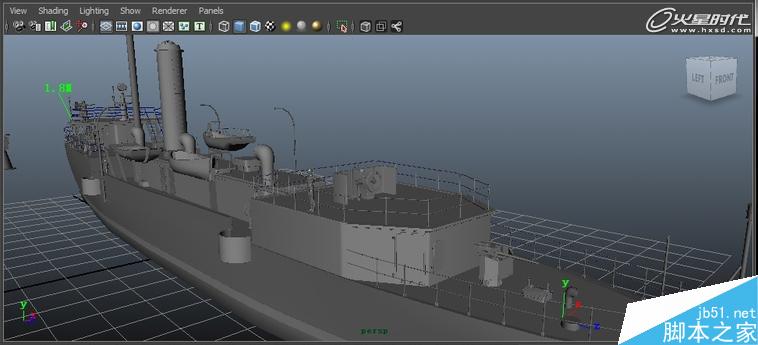

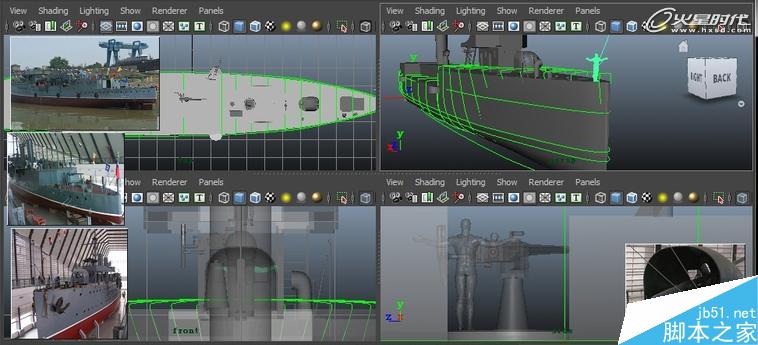

2建模初期。建模時不用急著馬上建立各種多邊形幾何體，第一步應該是確定場景的比例關系，比如做的樓梯是否能讓人踏上，板凳能否讓人坐下。我發現很多新手在建模時，模型的比例往往偏小，這主要是受到三維軟件中短焦距的透視圖影響(默認僅為35，設置為50則較為接近人眼視覺)。為了準確的完成模型輪廓，我們應該準備一個代表標準高度的參考物，例如一個1.7米的人物（用方塊也行）。每當制作一個新的高度，就應該將這個參考物拿來比較。這一步只需要建立一個大概的物體輪廓就行，重點是比例關系。

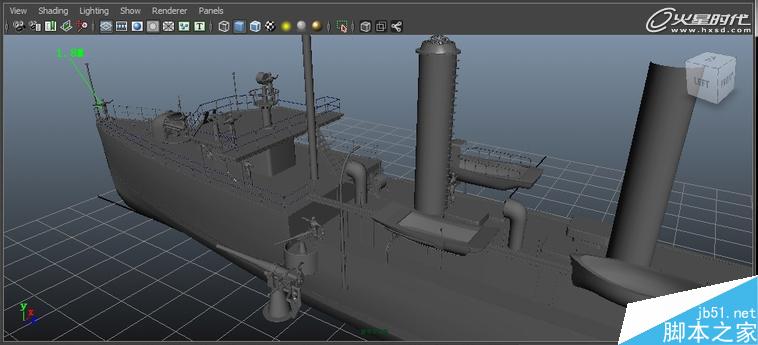

3.建模中期。這個過程是校正模型比例和豐富細節的。例如你在第一步的時候已經做好了一個正確比例的房子外形，但是房子上的窗戶、陽臺、花盆，甚至是掛衣鉤，則是在你豐富模型的細節中同時確定比例關系。

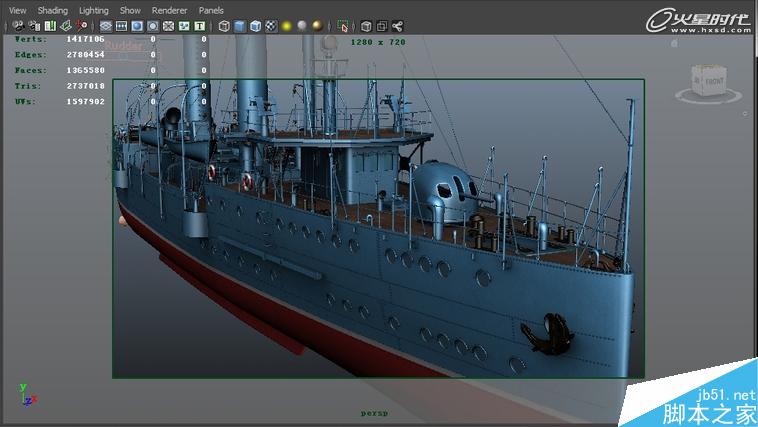

4.建模后期。確定模型在游戲或動畫中的使用范圍，然后對模型布線進行優化。我盡可能的將一個平面上的無關線條進行刪除，雖然會出現四邊以上的多邊形，但只要不進行圓滑操作，對渲染結果并沒什么影響，同時還方便展UV和畫貼圖時的操作。

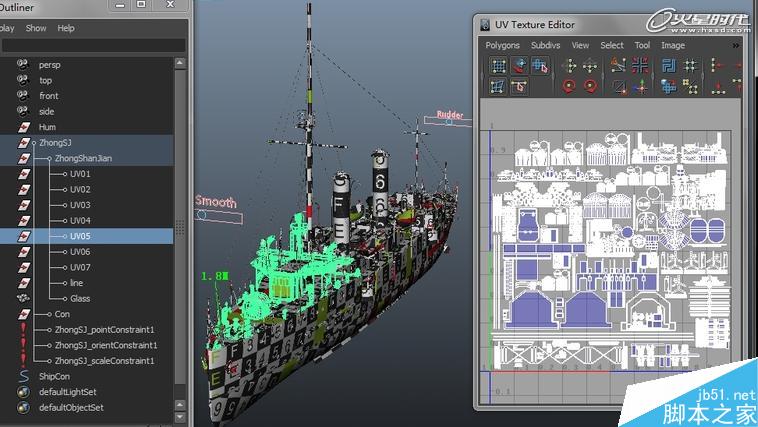

5.UV平展。多邊形模型是以mesh網格的形式構建物體輪廓，而用于表現模型色彩的圖片，是以投射的方式貼在模型表面上的。你可以理解為京劇臉譜或美容面膜這樣的東西。因?yàn)槟壳斑€沒“三維圖片”這樣的東西，二維貼圖仍是絕大多數模型使用的著色方式（每個三維軟件中有自己特殊的三維紋理，但與物體布線無關，調節也不夠靈活，因此不在討論范圍內）。將mesh網格像魚網一樣剪斷，然后鋪展在一個平面上，這就是展UV所要做的。至于原理不用深究，我們只要知道，UV和模型點一樣，同屬于模型上的一個元素，所不同的是，UV點數量是大于等于模型點的。展UV的兩個注意點：防止貼圖拉伸和減少貼圖接縫。如果是相同物件比較多，也可以考慮UV共用，但要注意不要在明顯的地方露餡。

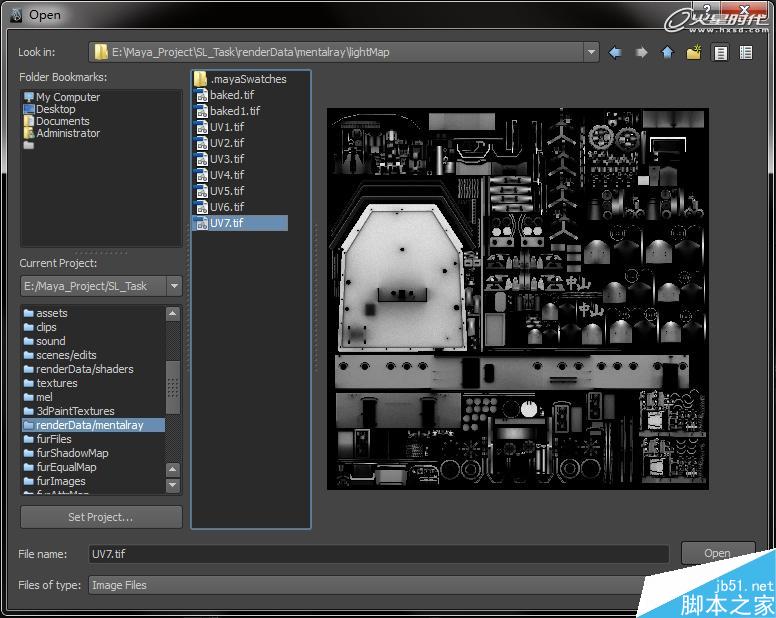

6.烘焙貼圖。無論你手繪多么厲害，你會發現在一個怪異形狀的UV布線圖上繪制紋理，要比你在一個具有空間關系的線稿中上色難得多。如果你不會借助軟件的光影烘焙，那你就沒法和“效率”這個詞掛鉤。貼圖烘焙，就是通過軟件的燈光系統，將渲染的圖片自動按模型UV繪制的過程。而烘焙貼圖中，最有價值的就是OCC閉塞貼圖。它通過計算臨近物體的關系，形成一種像明暗素描那樣的效果圖，除了方便我們?cè)赨V圖中看出凹凸關系，還可直接作為貼圖的一部分，增加貼圖的層次效果。在二維繪制出三維效果，然后再用到三維模型上，這樣的效果絕對比純色的貼圖要搶眼。

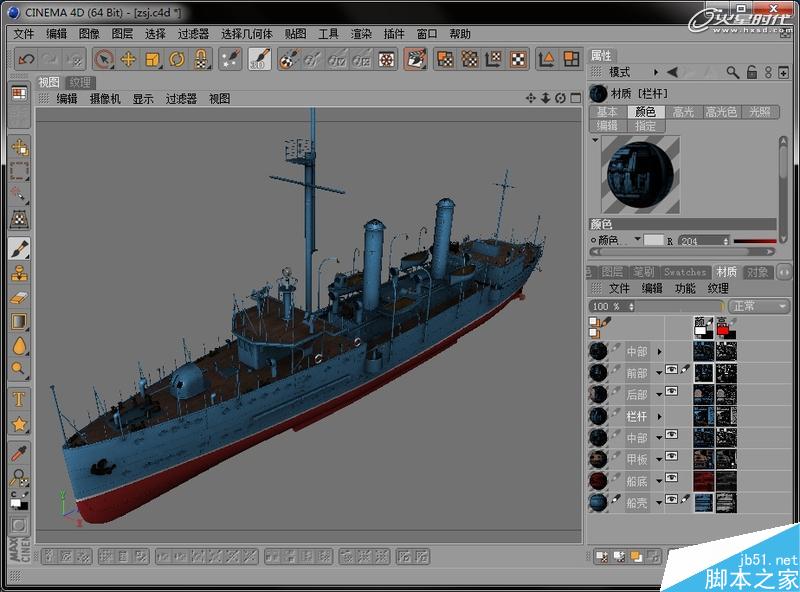

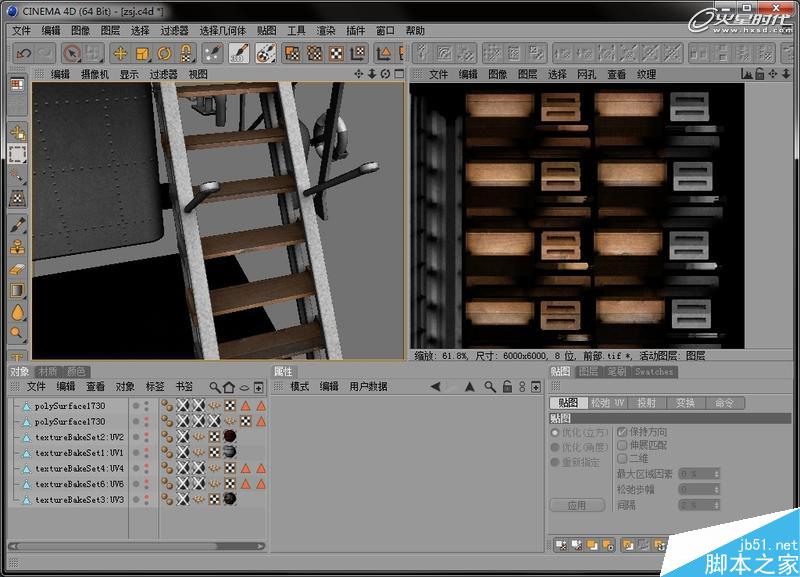

7.繪制貼圖。photoshop是最常見的平面繪圖軟件，盡管它的筆刷功能沒有painter那么好用，但它強于圖片的處理，更適用于3D貼圖繪制。雖然新的photoshop版本已經可以導入模型，但是效率顯得較低，因此在進行整體紋理繪制時，我還是選用了C4D的bodypaint模塊來完成（為了不混淆，以下我只說Bodypaint）。單就Bodypaint這一模塊來說，它的操作和maya類似，管理圖形則和photoshop相同，因此很容易掌握。Bodypaint的筆刷很豐富，足夠各種紋理的需要，而我最看重的是它超快的貼圖顯示速度和對UV接縫的處理功能。此外，管理模型和圖層上Bodypaint也是很靈活強大。

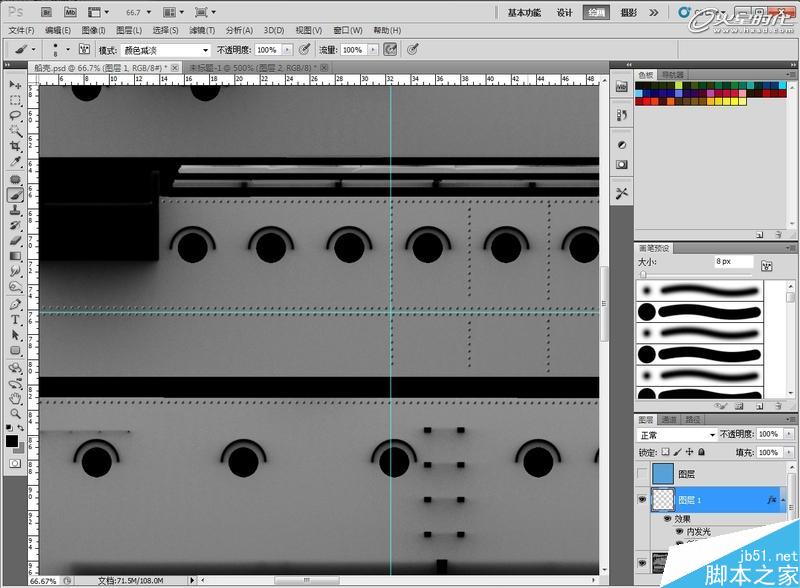

像這種較為寫實的模型，很難純手工繪制復雜紋理的，因此現成的材質貼圖是必要的，一般都會在此基礎上進行細節刻畫。比如殘舊物體的轉折處，往往都會有較為明顯的磨損刮痕，我們可在鋪上真實紋理的基礎上繪制這些刮痕。最終使用photoshop對模型貼圖進行局部調色。

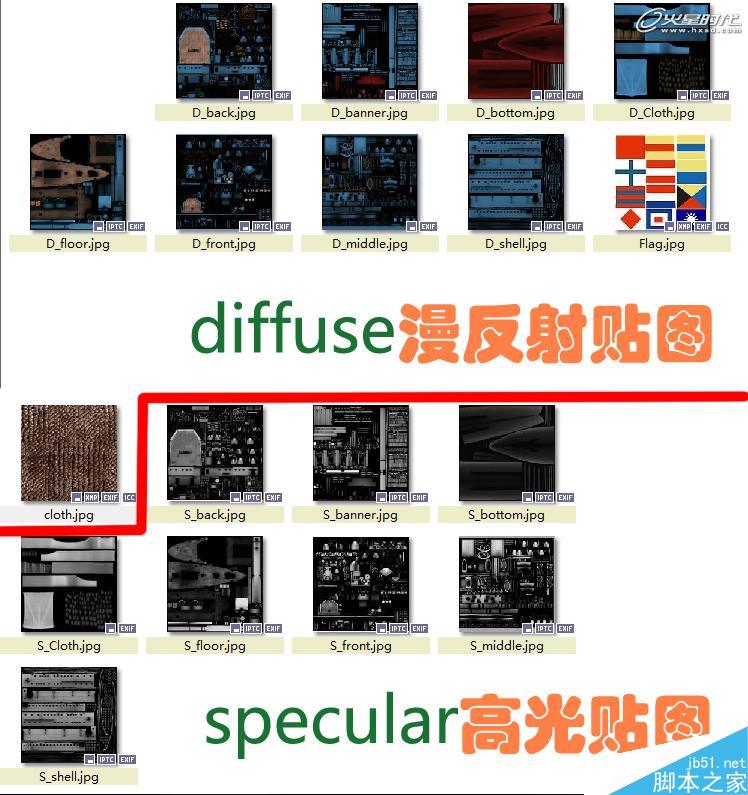

8.貼圖分類。這方面就根據個人的需要了，當然還有引擎是否支持。除了基本的漫反射貼圖，我們還可以繪制高光，法線，反射，輝光，透明等通道的貼圖，他們的作用就是將漫反射的效果進行細化加強。例如高光貼圖通常是通過灰度來控制高光點的衰減情況，可以將漫反射貼圖去色后在此基礎上修改明暗度。
9.保存格式。通常模型可保存為obj，3ds，fbx，尤其是obj和fbx，大多數三維軟件都支持這兩種格式。特別需要說明，maya中允許面中間有不連線的開口，但保存為obj之前一定要將線連上，否則模型將出錯。

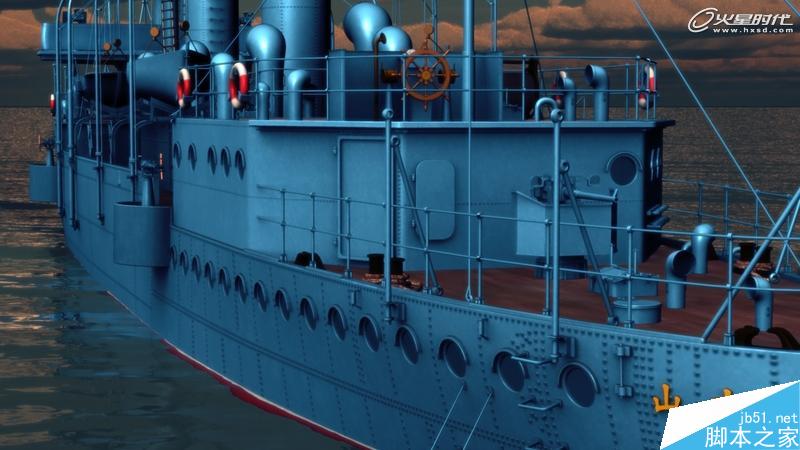

這是通過Vue在Maya中的接口插件進行的渲染測試。當然，也經過了后期的調色。
教程結束，以上就是MAYA制作超逼真的中山艦?zāi)Ｐ徒坛?，你學會了嗎？
