這篇教程教腳本之家的朋友們用MAYA BlastCode Sweep制作墻體，教程難度中等，轉發過來和腳本之家的朋友們一起學習。先來看看效果預覽:

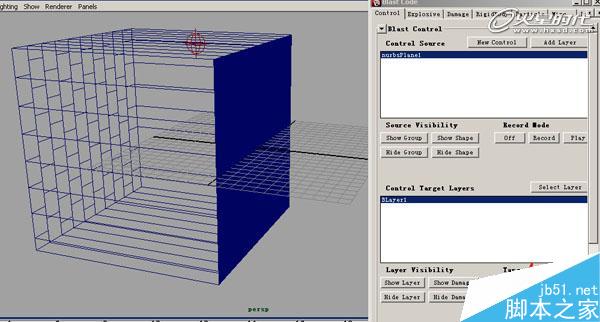

快速用制作玻璃破碎例子中的方法創建BLASTLAYER1，并設置LOCATOR爆炸點，創建碎片將BLASTLAYER1隱藏。（圖01）

圖01

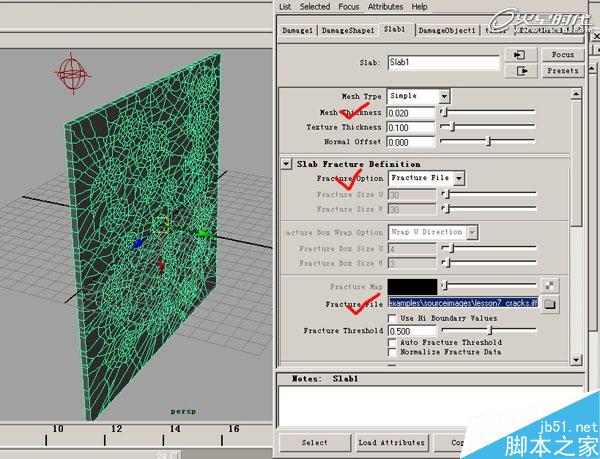

將外墻結構厚度設置為0.02，破碎方式指定為FILES模式。指定破碎貼圖BlastCode1.5\examples\sourceimages\lesson7_cracks.iff。（圖02）

圖02

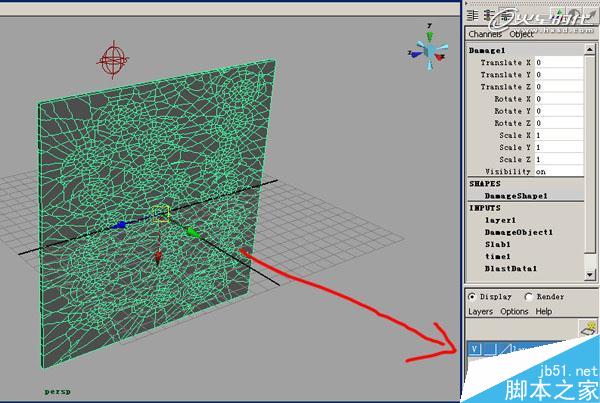

創建一個空層，將DAMAGE1層隱藏掉。（圖03）

圖03

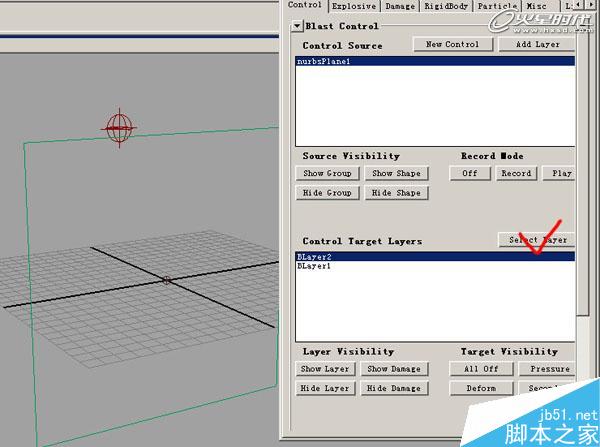

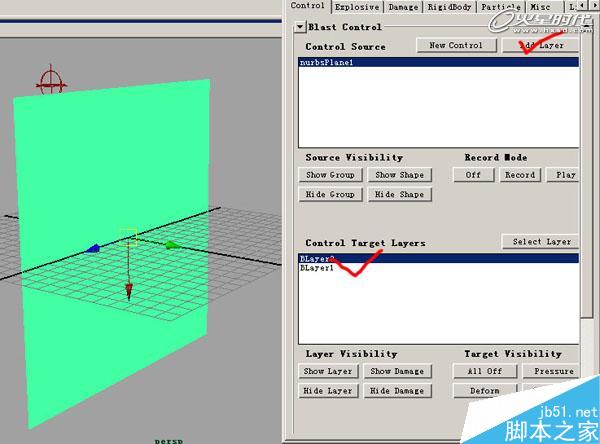

進入BLASTCODEWINDOW中，點擊創建新的BLASTLAYER2。選擇BLAYER2點擊SELECT LAYER，使用MODIFY的MAKE LIVE工具。（圖04、05）

圖04

圖05

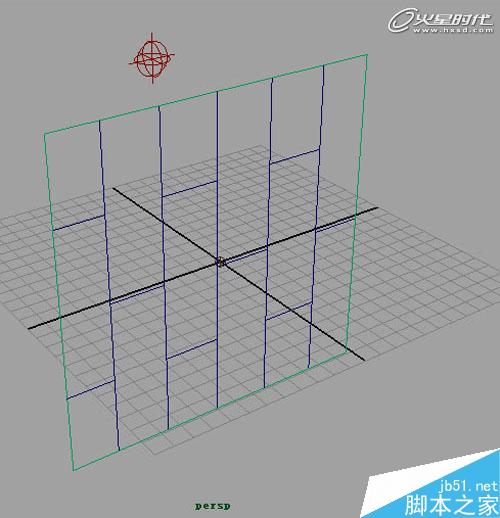

在BLASTLAYER2處于MAKE LIVE狀態下，使用EP線工具在其表面創建框架結構的直線。（圖06）

圖06

將BLASTLAYER2進行MAKE NOT LIVE反激活。（圖07）

圖07

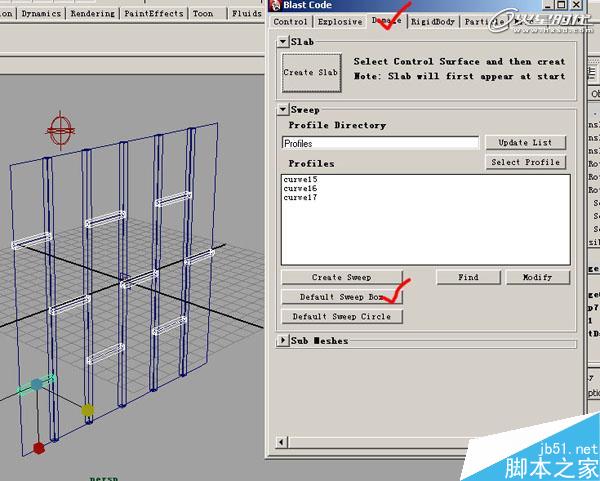

進入BLASTCODE WINDOW中的DAMAGE碎片面板，選中剛創建的線，使用CREAT SWEEP BOX功能制造放樣BOX。并修改其各自的尺寸。（圖08）

圖08

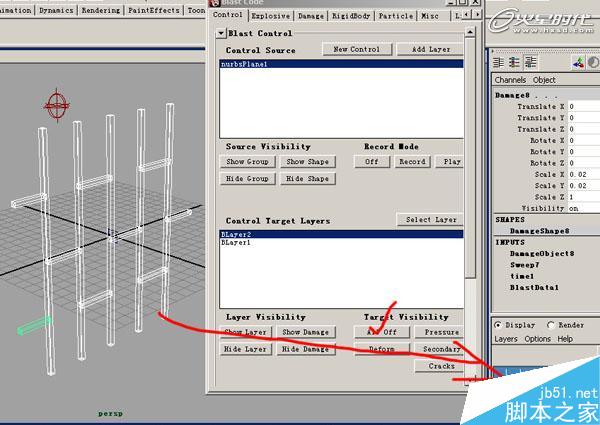

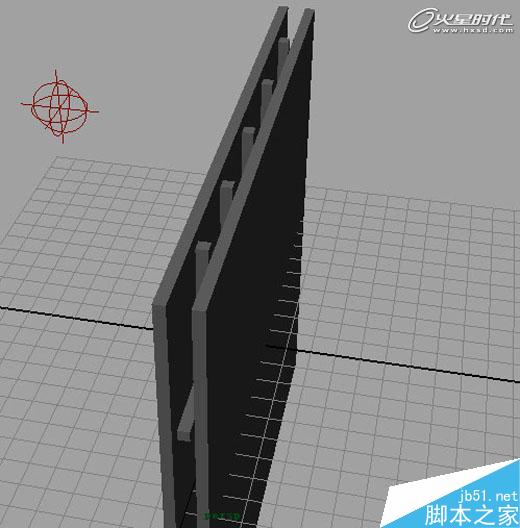

將BLASTLAYER2隱藏掉，并將DAMAGE破片層加入隱藏的層中。（圖09）

圖09

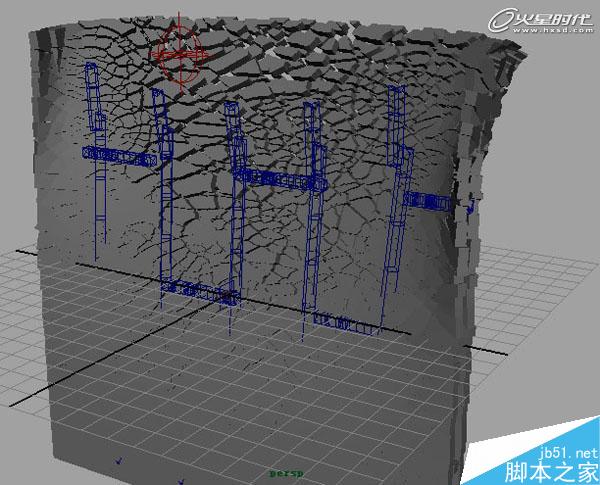

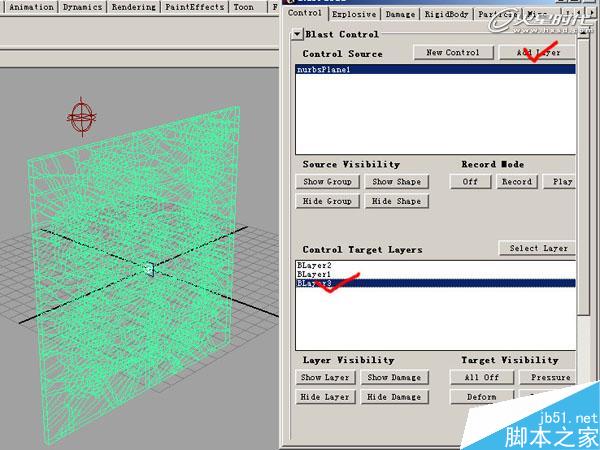

點擊ADD LAYER創建BLASTLAYER3，給這個層創建SLAB，參數設置如同BLASTLAYER3的SLAB參數。將BLASTLAYER3隱藏，顯示所有的DAMAGE層，將他們的位置設好。（圖10、11）

圖10

圖11

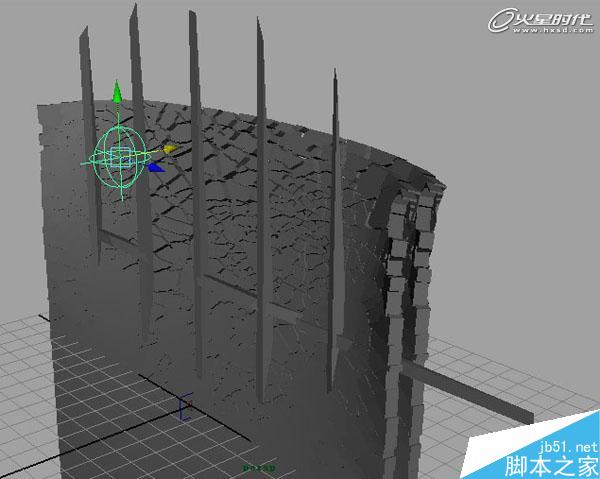

調整LOCATOR爆炸點的位置及參數，位置。播放發現SWEEP層出現嚴重變形，這是因為沒有正確設置其變形扭曲參數。（圖12）

圖12

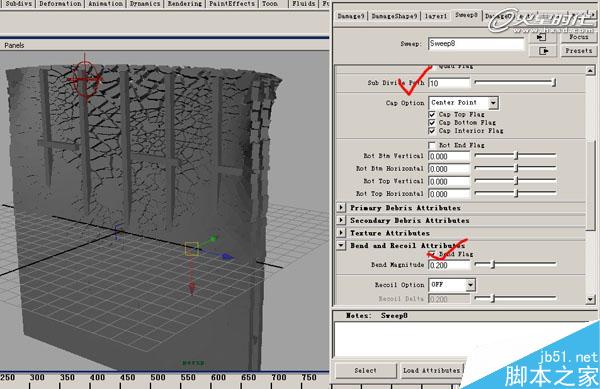

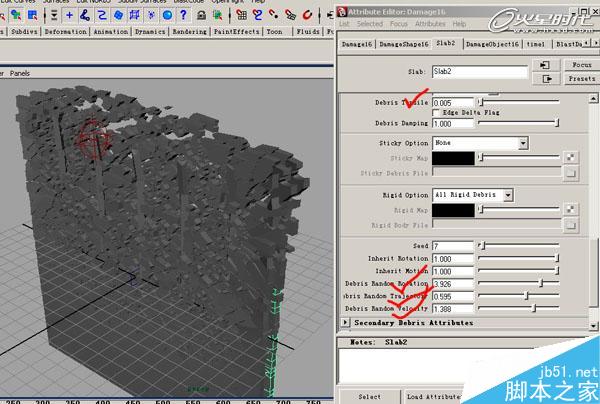

將所有SWEEP物體的細分數量級設置為10，并勾選BEND FLAG選項，設置所有SWEEP物體的1級碎片張力為0.005。（圖13、14）

圖13

圖14

修改內墻與外墻的1級碎片張力和運動隨機屬性，播放一下看看。（圖15）

圖15

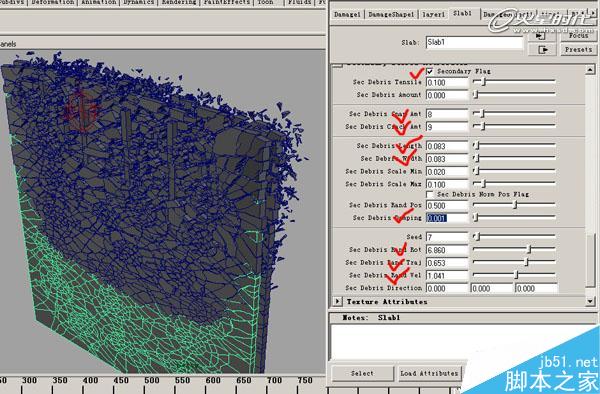

打開并且修改內外墻結構的2級碎片參數。（圖16）

圖16

賦予材質觀看播放效果(注意保存，計算量大容易死機)。（圖17）

圖17

教程結束，以上就是MAYA BlastCode Sweep制作墻體教程，大家學會了嗎？希望能對大家有所幫助！
