C4D怎么建模電線接線端? C4D電線接線端零件建模方法

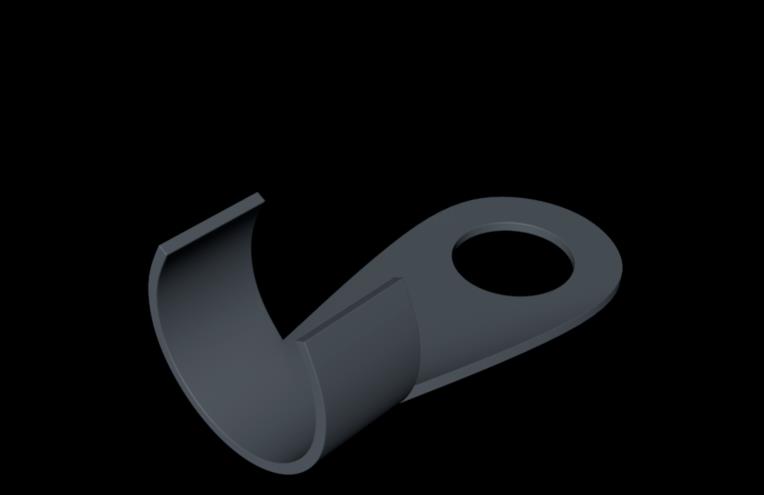

我要評論如圖所示，本次創建電線接線端的模型，該怎么創建呢？我們可以使用c4d創建，下面我們就來看看詳細的教程。

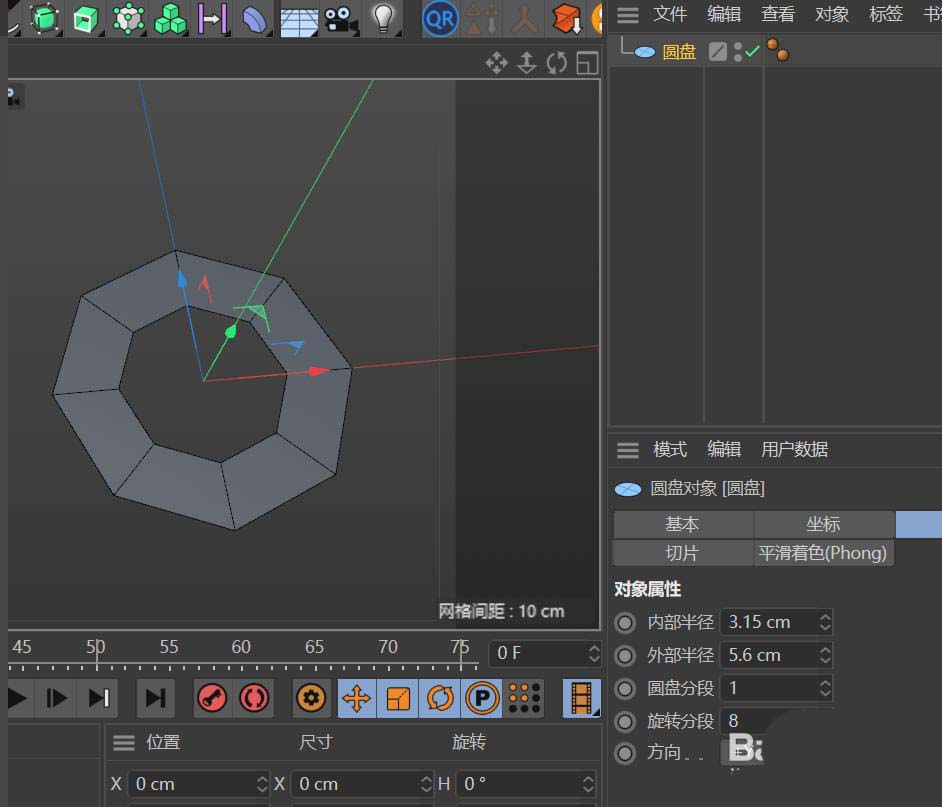

創建一個圓盤：內部半徑為3.15，外部半徑為5.6，圓盤分段為1，旋轉分段為8.

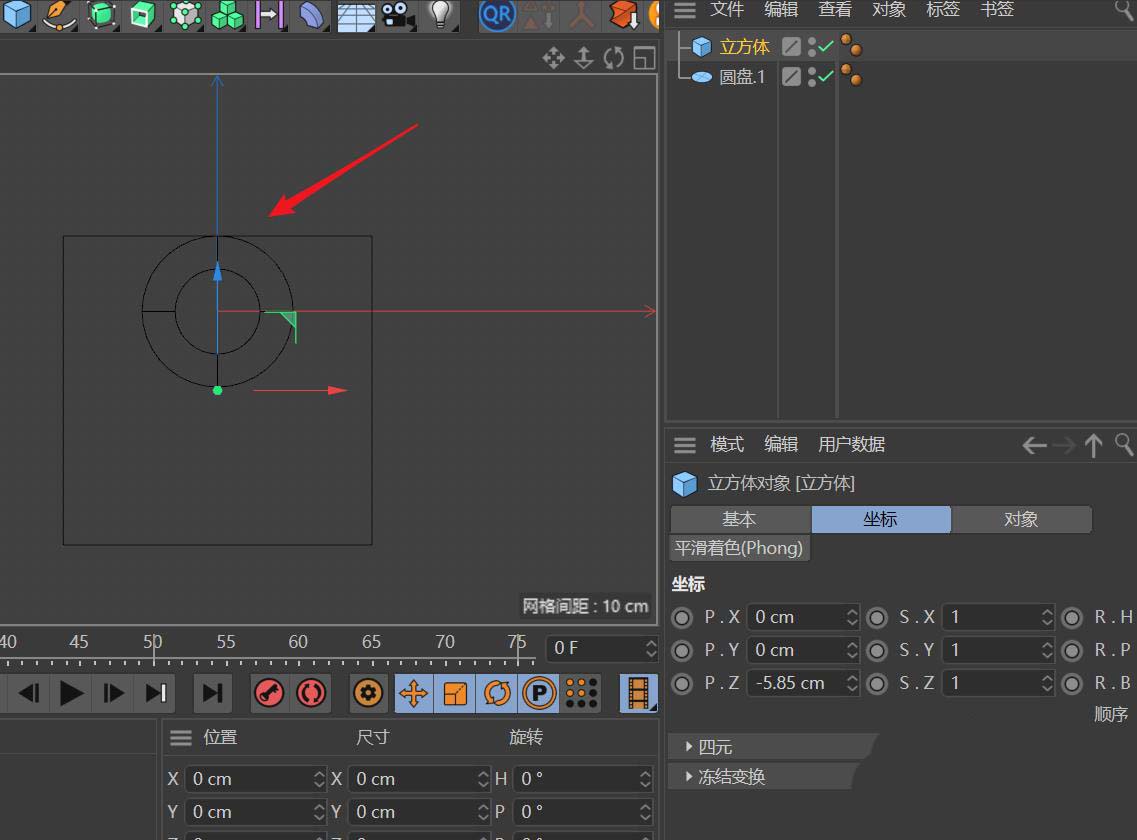

創建一個22.9*22.9的正方形（立方體也行）用來作為端子的長度參考。將正方形的上邊與圓盤的上圓弧點重合；如圖所示。

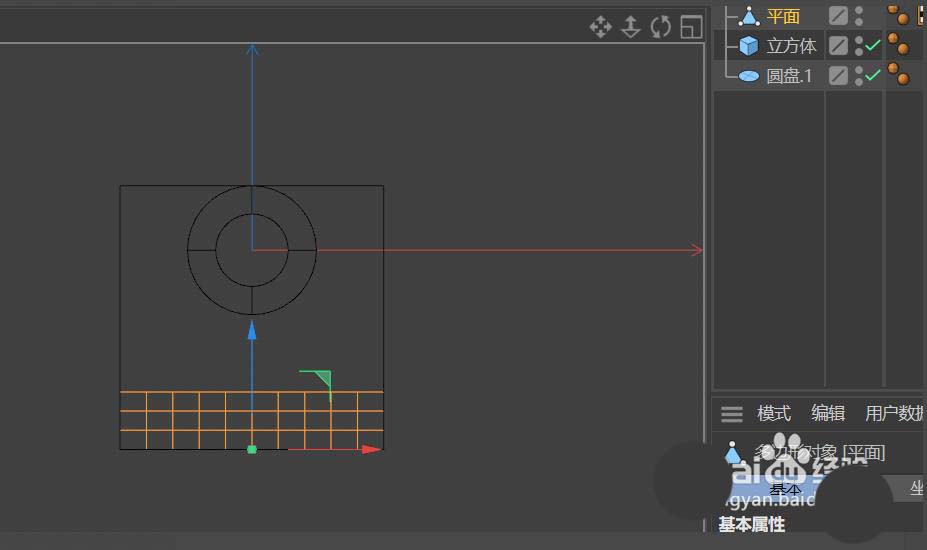

創建一個寬度為22.9，高度為5的平面，其寬度分段為10，高度分段為3。將 平面轉為可編輯對象調整位置，使平面的底邊與上步的正方形底邊重合。如圖所示。

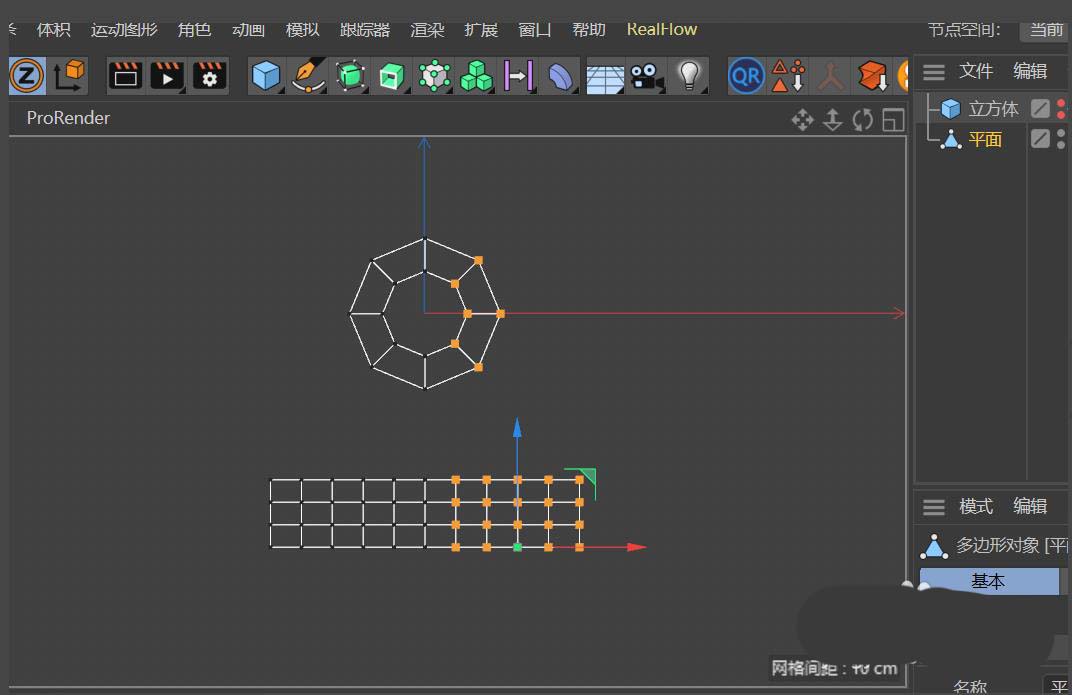

將圓盤與平面合并成一個對象，頂視圖中選中模型的一半將其刪除。添加一 個對稱命令；如圖所示。

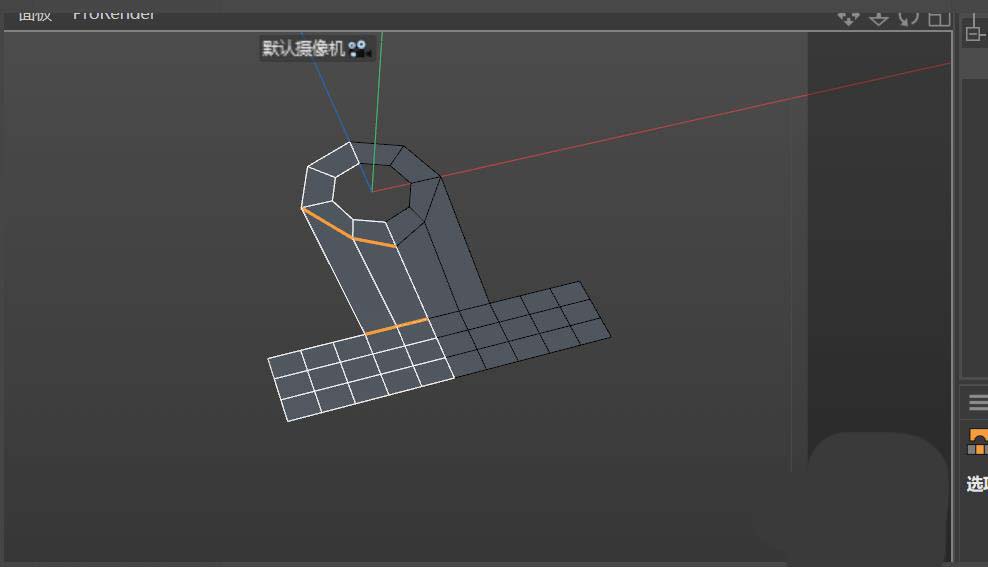

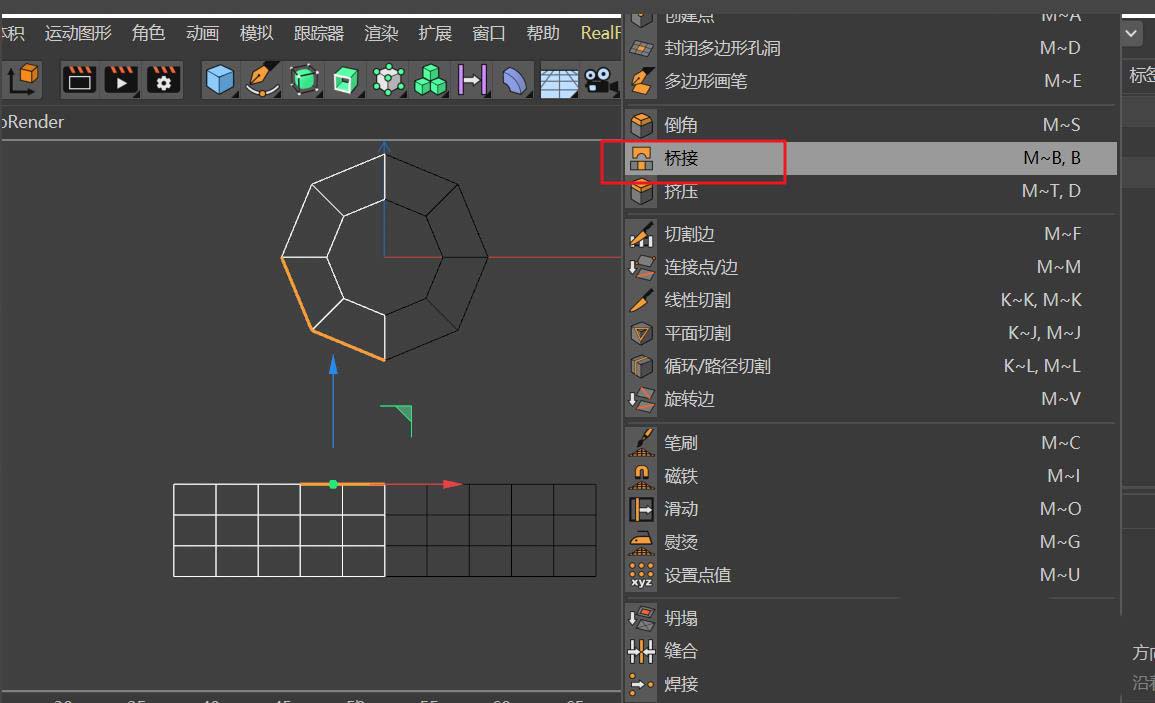

用橋接命令將兩個多邊形相應的線連接起來，如圖所示。

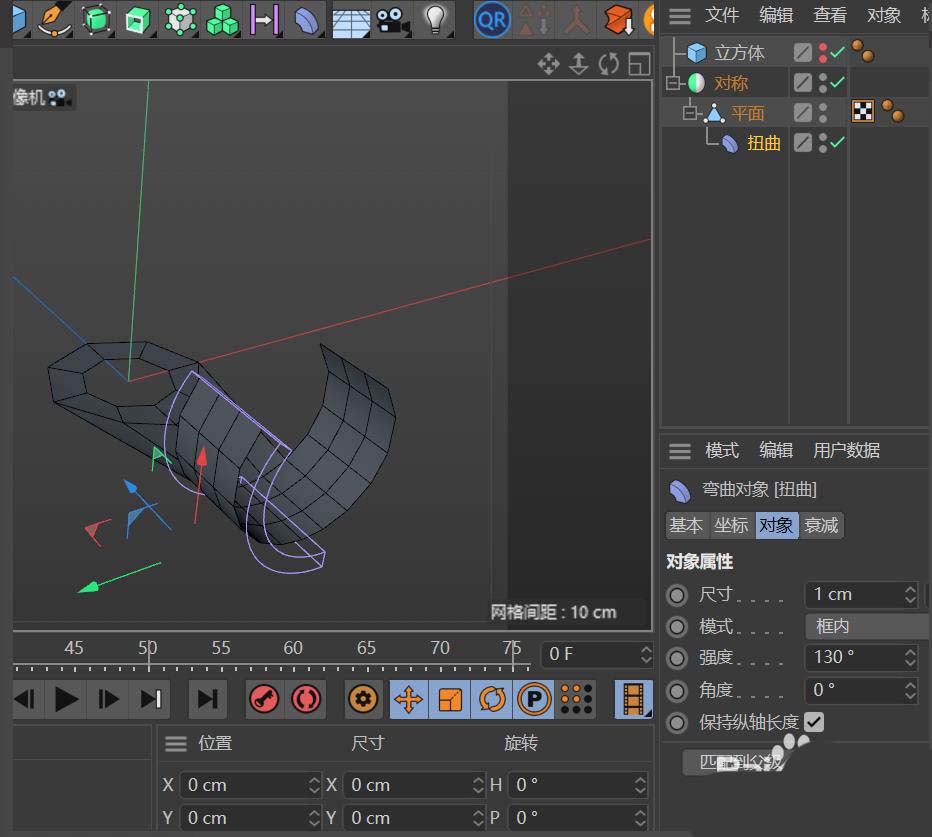

給對象添加一個扭曲變形器，將變形器調整匹配到平面的區域，選擇為框內模式，強度調整為130度；將當前狀態轉為對象。

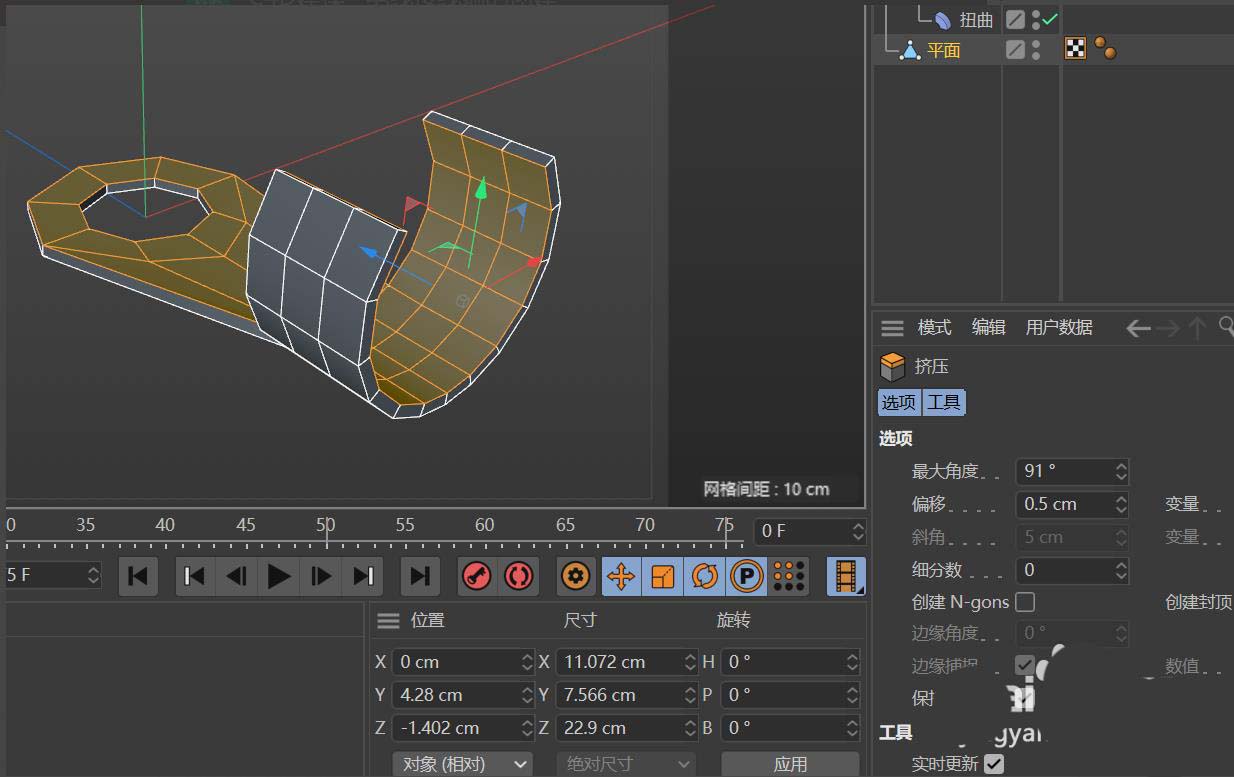

選中對象所有面進行擠壓，擠壓值為0.5，勾選創建封頂。如圖所示。

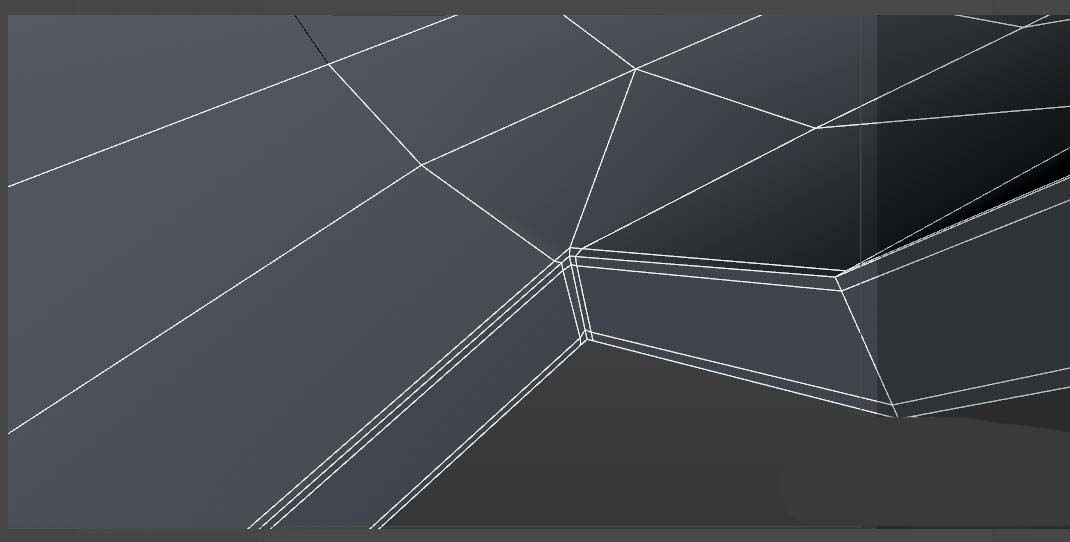

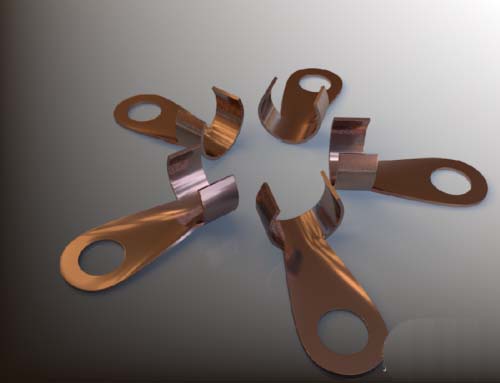

對模型的輪廓邊添加保護邊，添加細分曲面后得到圓滑的硬邊模型；如圖所示。電線接線端模型創建完成。
以上就是C4D電線接線端零件建模方法，希望大家喜歡，請繼續關注腳本之家。
