C4D怎么創建套筒扳手零件? c4d建模套筒模型的教程
我要評論c4d創建三維立體的零件模型很簡單，下面我們我們就來看看用C4D創建一個套筒模型的過程，詳細請看下文介紹。
1、創建一個圓柱體，半徑為10，高度為30，旋轉分段為16；方向?yàn)?Y.

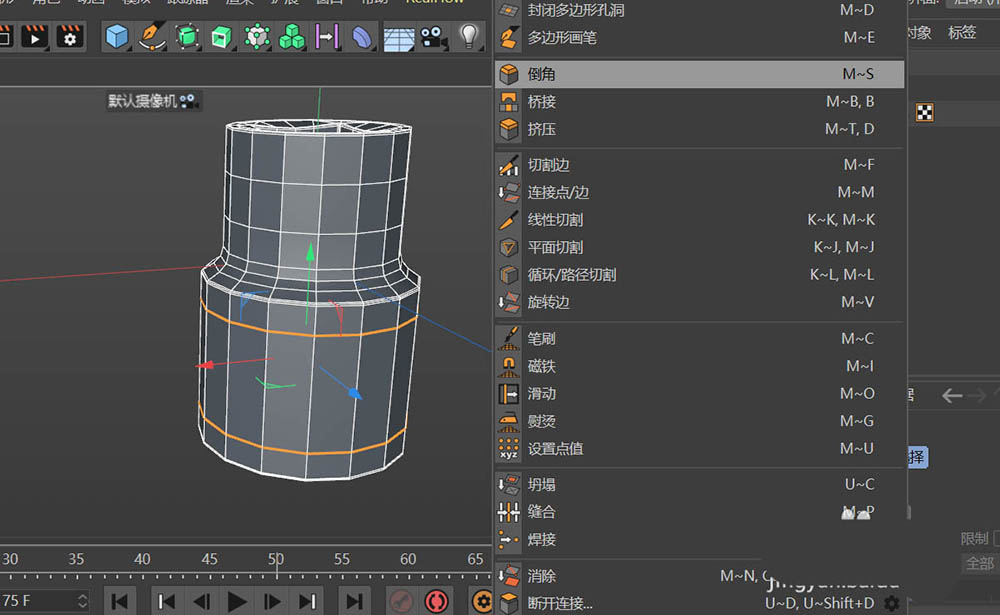

2、將圓柱體轉為可編輯多邊形，選擇圓柱體的下半部分面片；向外復制放大面片。調整放大的面片，得到圖中所示造型。如圖所示。

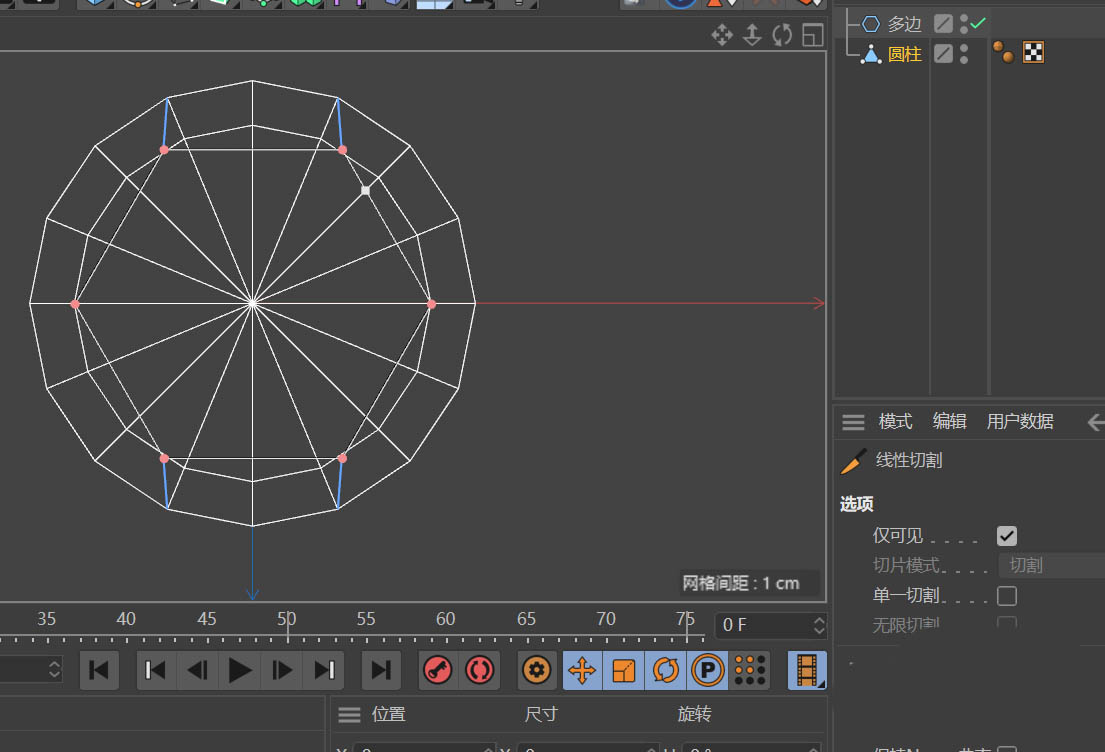

3、選中小圓一端的圓柱端面，向內擠壓2CM；在頂視圖用切刀工具在圓內切出一個內接正方形。其內的面片刪除。

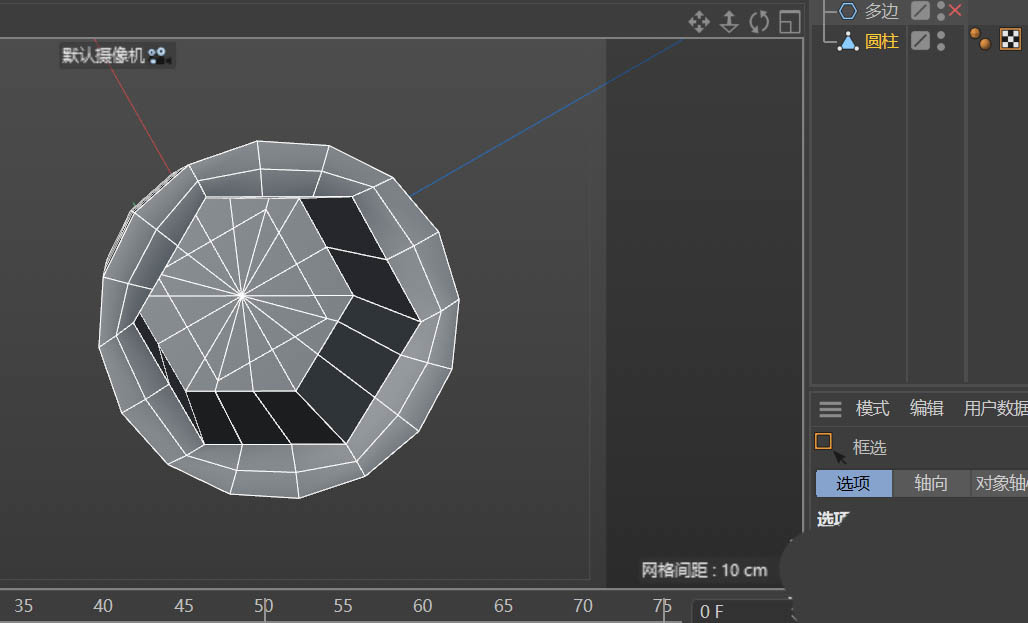

4、創建一個半徑為10的六邊形，將六邊形調整到圓柱大圓一端的端面上作為參考使用。用切刀工具依照六邊形在端面切出六邊形的結構線；如圖所示。
5、選中圓柱端面構成的六邊形面片，向內進行擠壓19CM距離；在內部底面切出與小圓端面相同的正方形結構。如圖所示。
6、刪除大圓六邊形底部的正方形面片；將小圓端面的正方形輪廓邊向內擠壓到六邊形面片附近；用縫合命令，將兩個正方形輪廓縫合。如圖所示。

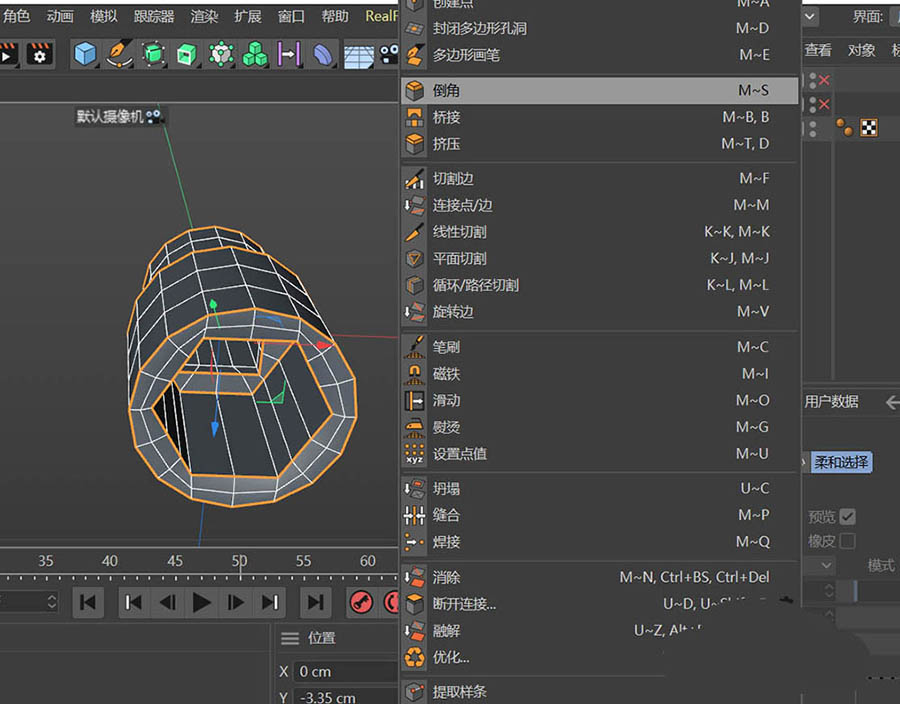

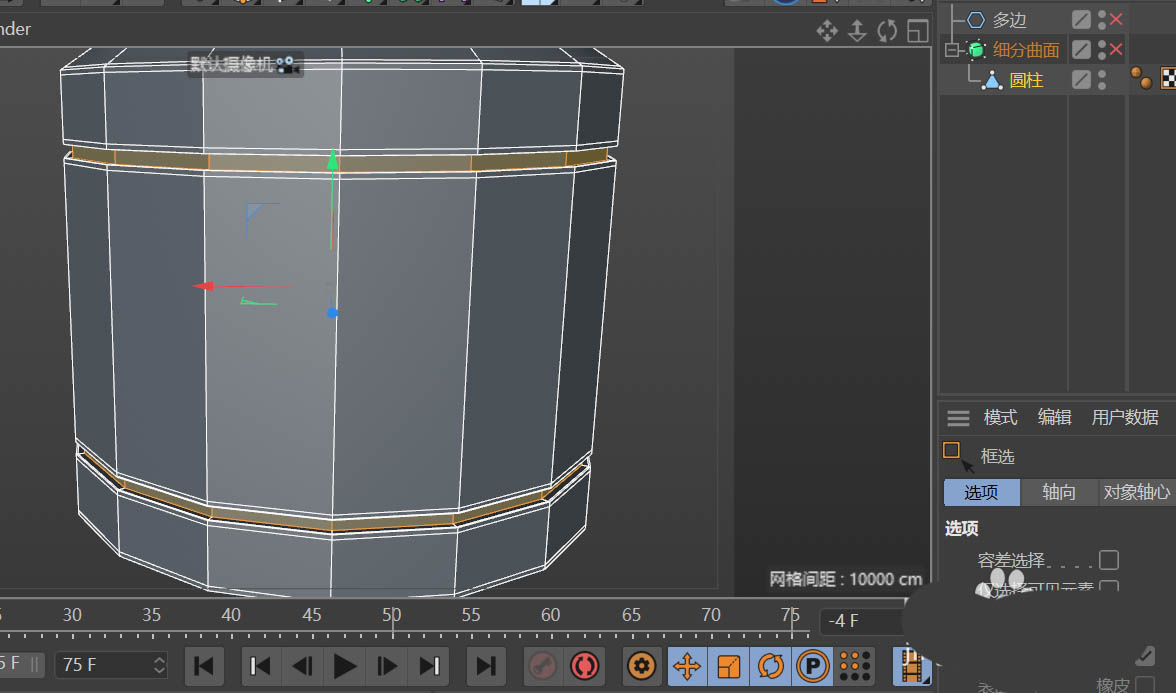

7、在大圓柱一端的表面上，選擇二組結構線，調整到合適距離后進行倒角；對倒角得到的二組面片，向內擠壓出一個凹坑的造型。如圖所示。

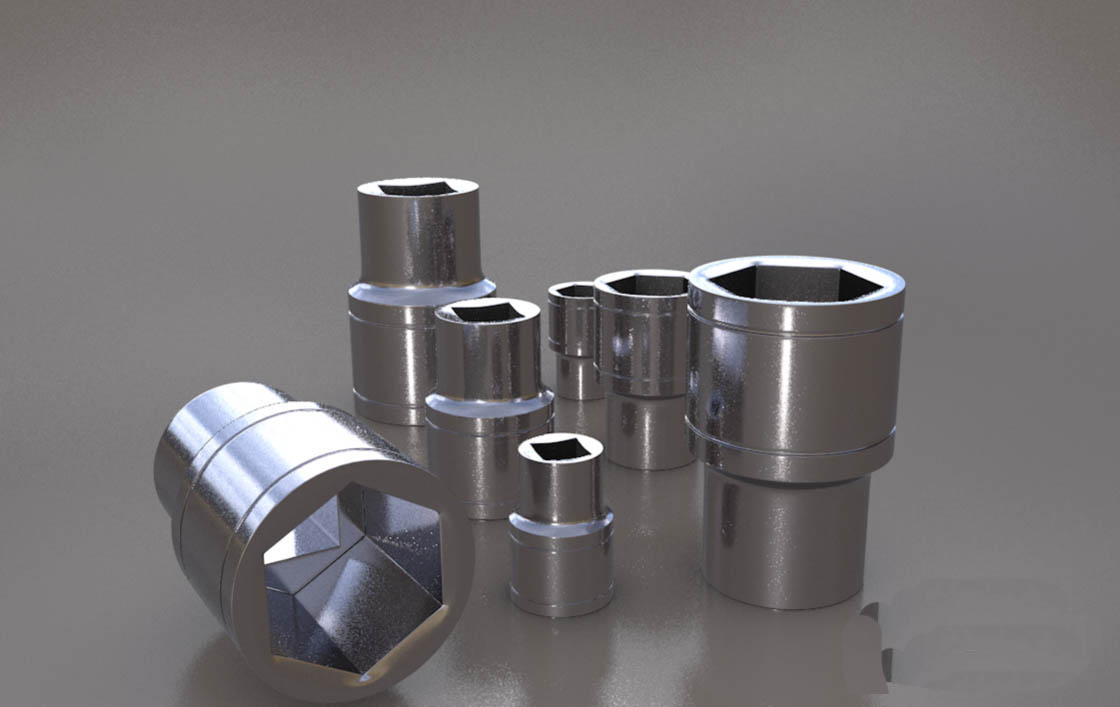

8、選中所有要硬邊顯示的輪廓線進行實體倒角，給模型添加一個細分曲面；如圖所示。一個套筒模型創建完成。
以上就是c4d建模套筒模型的教程，希望大家喜歡，請繼續關注腳本之家。
