C4D圓盤怎么開四方沉孔建模零件?

百度經驗   發布時間:2019-08-14 10:12:30   作者:ffjczr   我要評論
C4D圓盤怎么開四方沉孔建模零件?C4D中想要給圓盤開洞,我們可以使用布爾運算來實現,下面我們就來看看詳細的教程,需要的朋友可以參考下

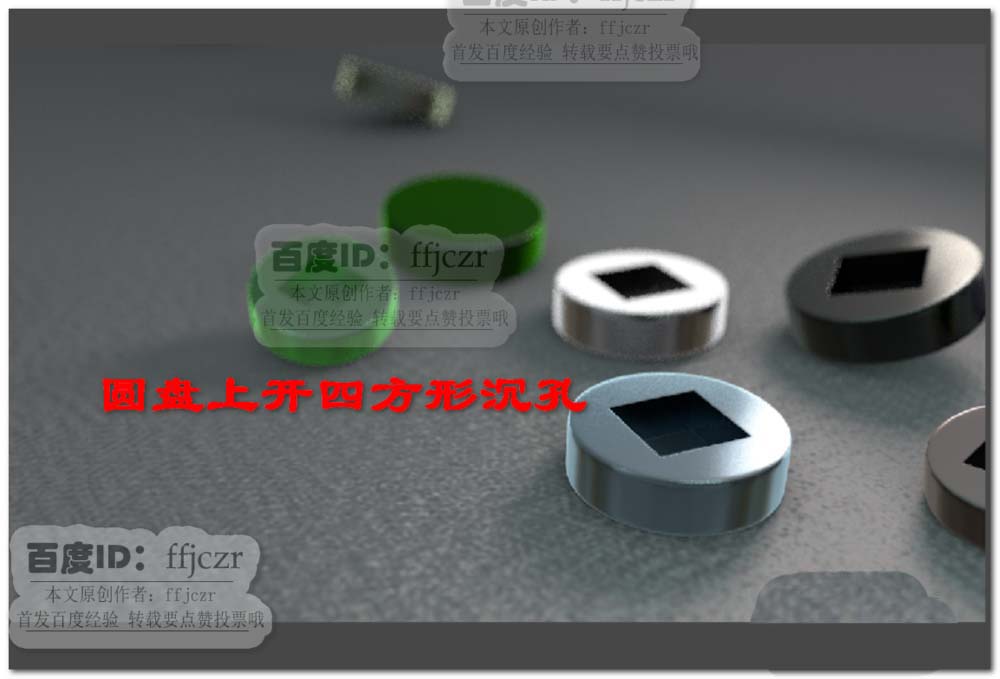

C4D中想要建模零件模型,需要在圓盤中開四方沉孔,如圖,在圓盤上開出四方形沉孔;在沒有其它插件的幫助下,如何完成這一造型呢?我們可以使用布爾運算來實現,下面我們就來看看詳細的教程。

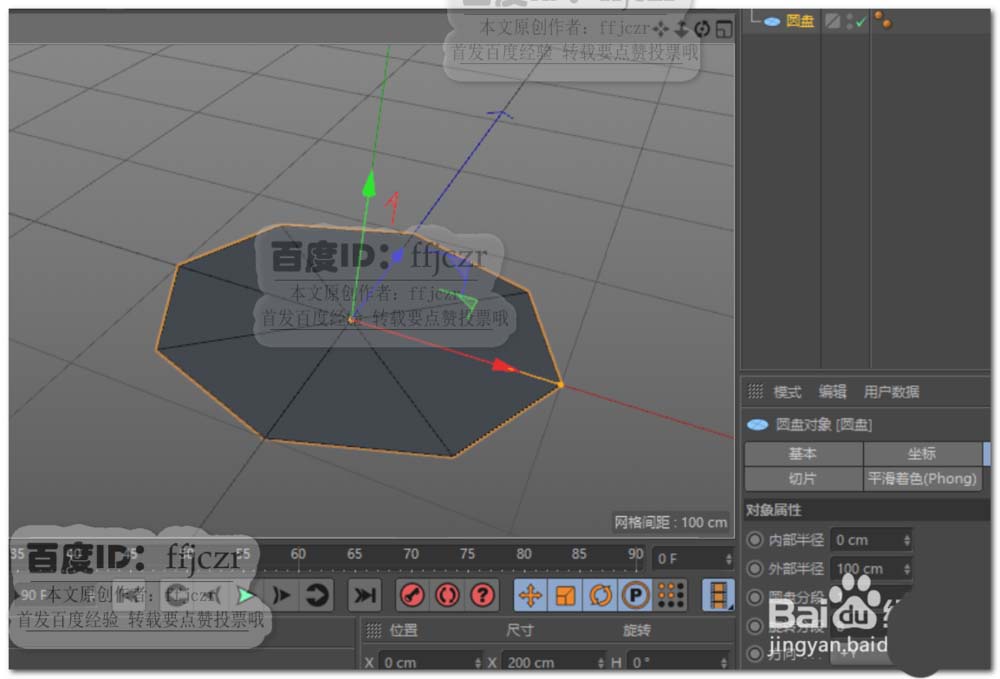

1、創建一個半徑為100的圓盤,圓盤分段為1,旋轉分段為8(可以是8的倍數),方向?yàn)?Y.

2、創建一個正方體,所有參數不用修改;利用縮放工具,將正方體縮小(大小為開四方孔的大小),保證正方體的四條棱邊與圓盤上的旋轉分段一一對應。如圖所示。

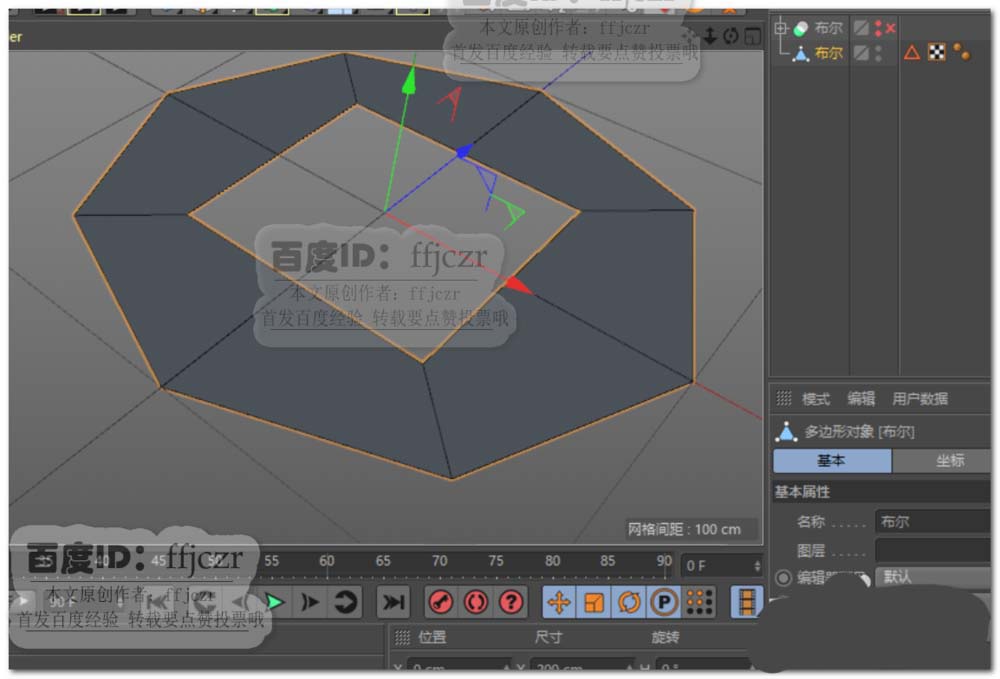

3、添加一個布爾,分別將圓盤與正方體拖到其子級中;布爾類型為A-B。選中布爾,將當前狀態轉為對象,將轉為的對象連接對象+刪除。原布爾隱藏

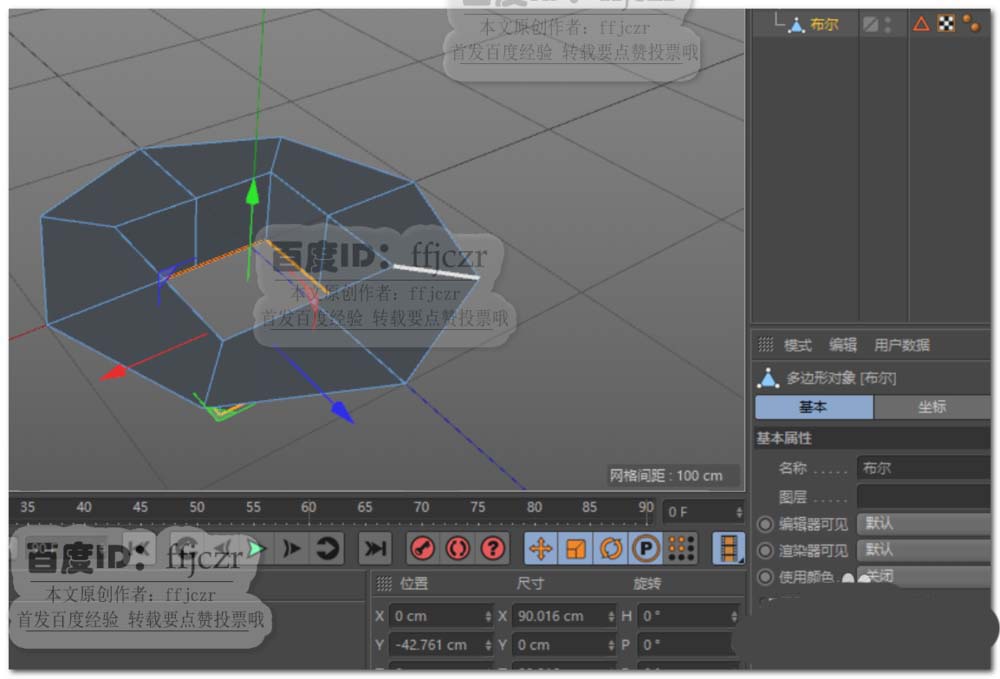

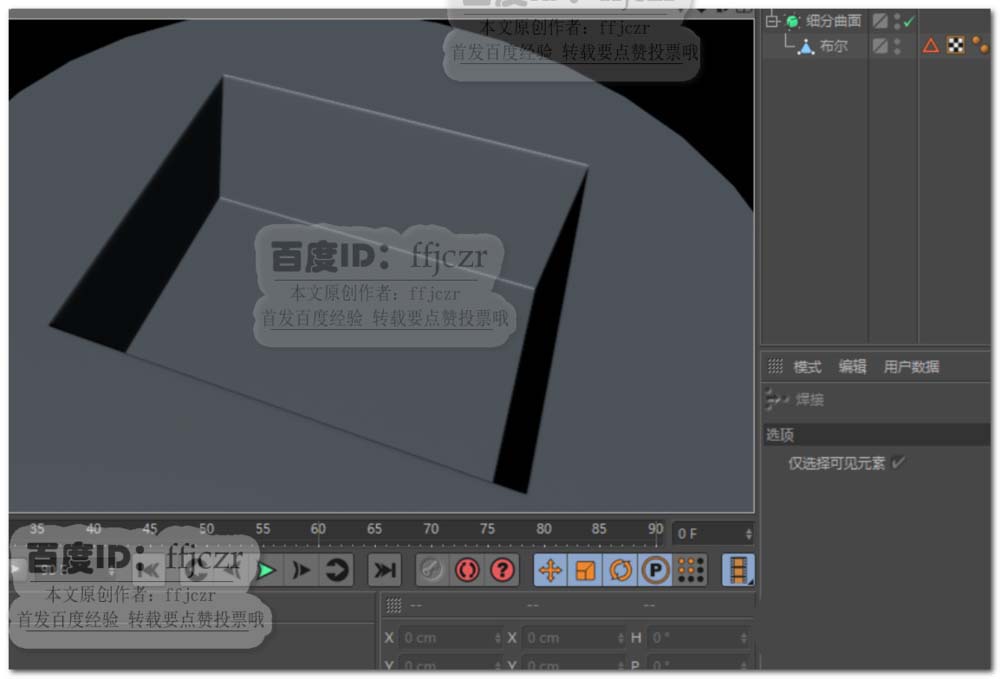

4、邊模式中,選中圓盤內的四邊形邊;向下擠壓適當距離,選用封閉多邊形孔洞將底部開口封閉。

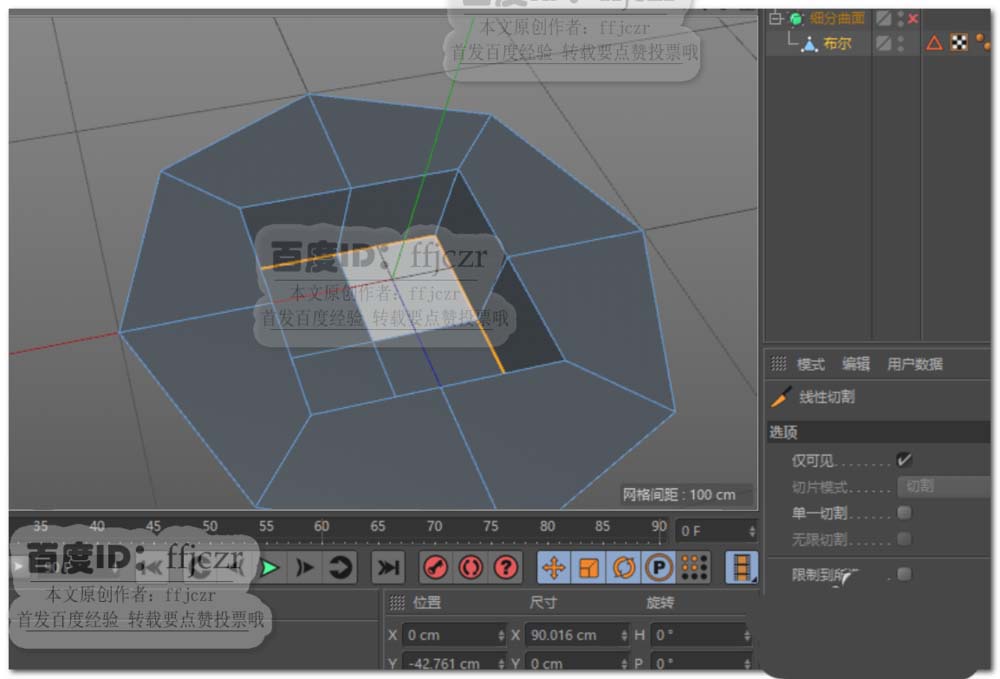

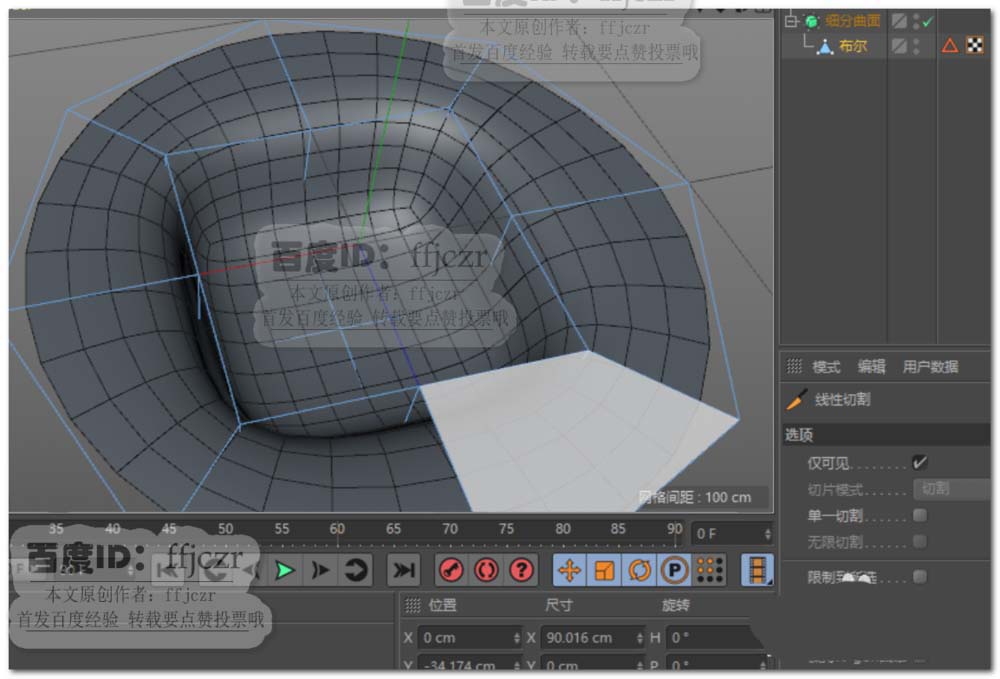

5、根據圓盤的旋轉結構線對封閉的底部連接結構線;添加一個細分曲面,得到一個圓滑的四方沉孔。要想得到硬邊沉孔效果,還得進行以下的控制邊添加。

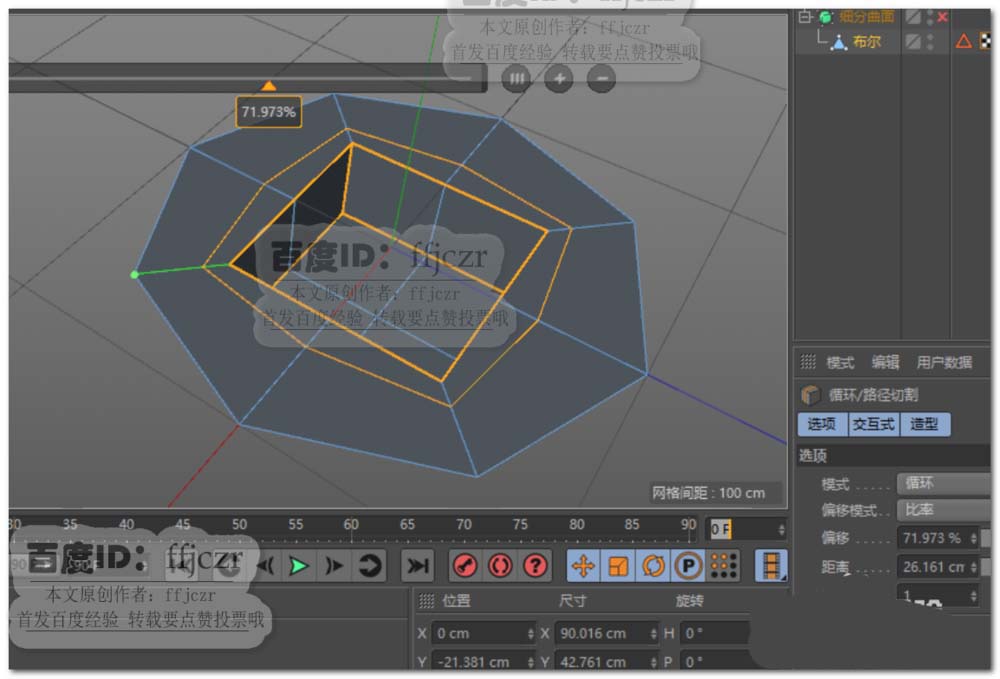

6、選用循環邊工具,在圓盤與四方孔之間添加一條循環邊。如圖所示。

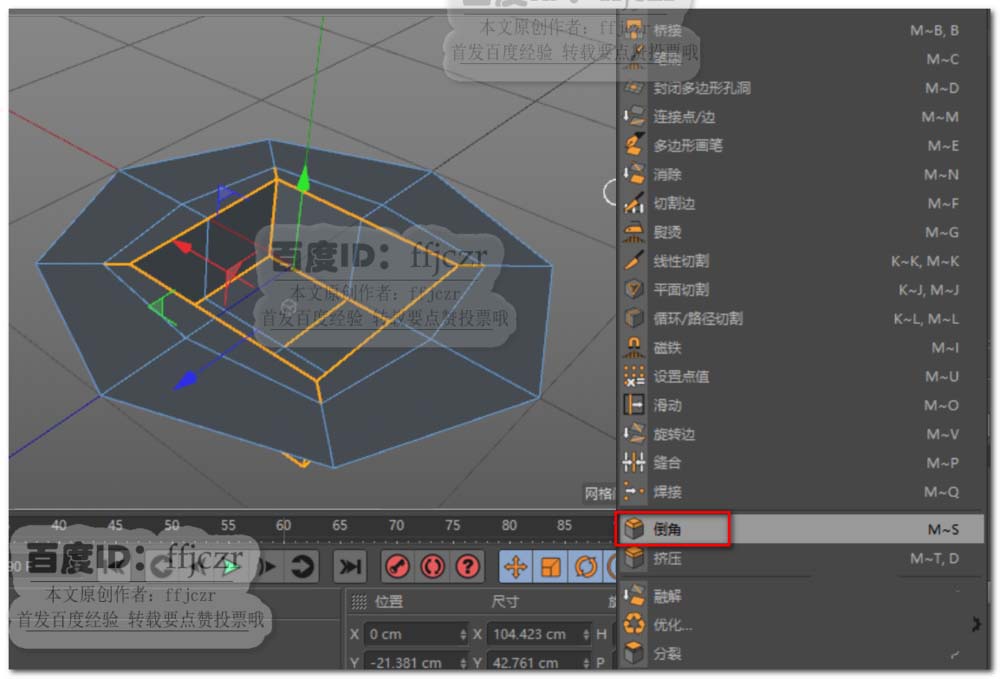

7、選擇四方形沉孔的輪廓邊,包括四方沉孔與上步循環邊之間的連線;對選中的邊進行倒實體角,偏移值為1.

8、對倒角后產生的N-gon線進行修改,如圖1將左邊紅圈內的三個點用焊接工具將其焊接成一點。此時開啟細分曲面,渲染即可得到圓滑的硬邊效果。

以上就是C4D圓盤開四方沉孔的方法,希望大家喜歡,請繼續關注腳本之家。
