怎么做雙系列并列堆積條形圖? excel數據分布類圖表的制作方法
我要評論要在Excel中并排顯示兩個系列的堆積圖，可以使用數據重組、改變系列類型、調整數據格式等方法。

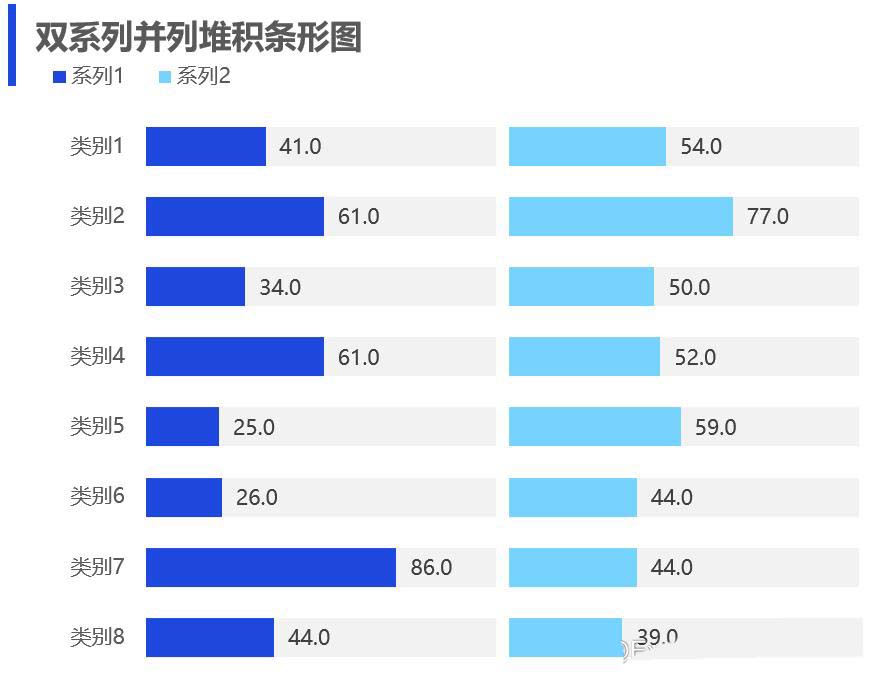

今天跟大家分享一款條形分布圖，如下圖所示：
圖表呈現堆積條形樣式，反映出兩個數據系列的數值分布，每個系列皆有一個互補灰色條形作為補全，使每個系列的長度保持一致，整齊美觀。
需要注意的是，這個圖表適用于兩個維度的數據分布呈現，兩者之間并不存在對比關系（若存在對比關系，最好采用簇狀條形圖）。
下面我們來介紹下它的做法。
制圖數據源
圖表由堆積條形圖構造而來。

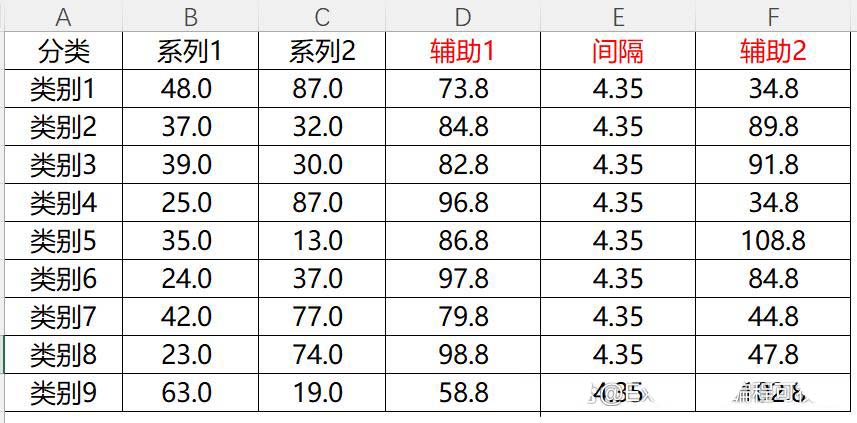

除了兩個系列外，還需要構造三組輔助數據源。
- 輔助1=MAX($B:$C)*1.4-$B2
- 輔助2=MAX($B:$C)*1.4-$C2
- 間隔=MAX($B:$C)/20
輔助1與輔助2分別用于系列1、系列2的補全，間隔則放置于2個系列之間，產生一段空白。
插入條形圖

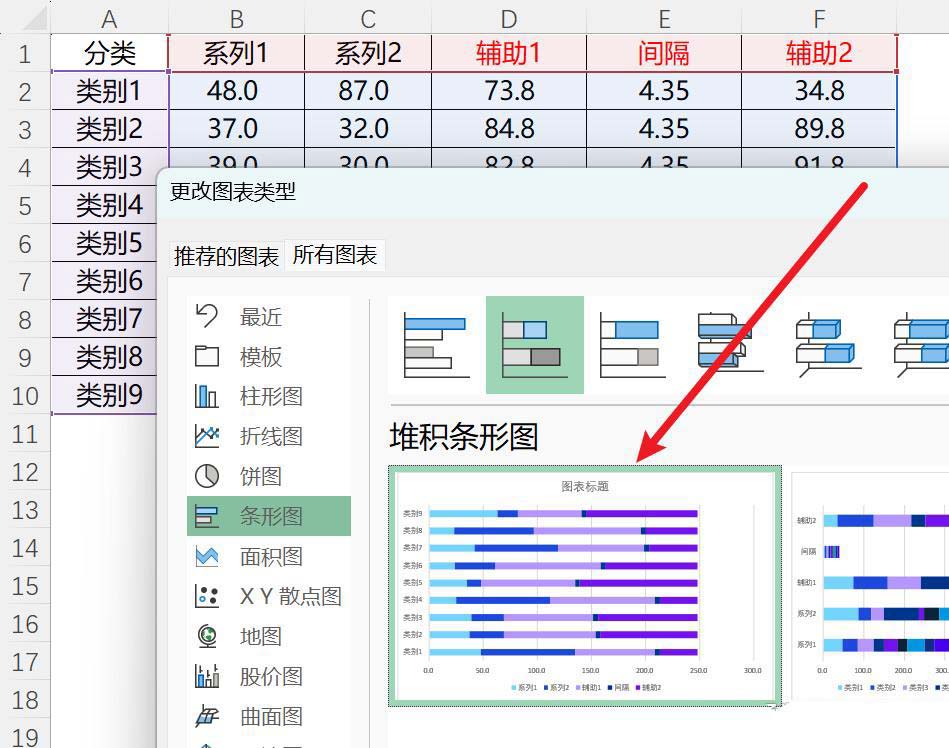

選中所有的數據，插入堆積條形圖，如下所示：

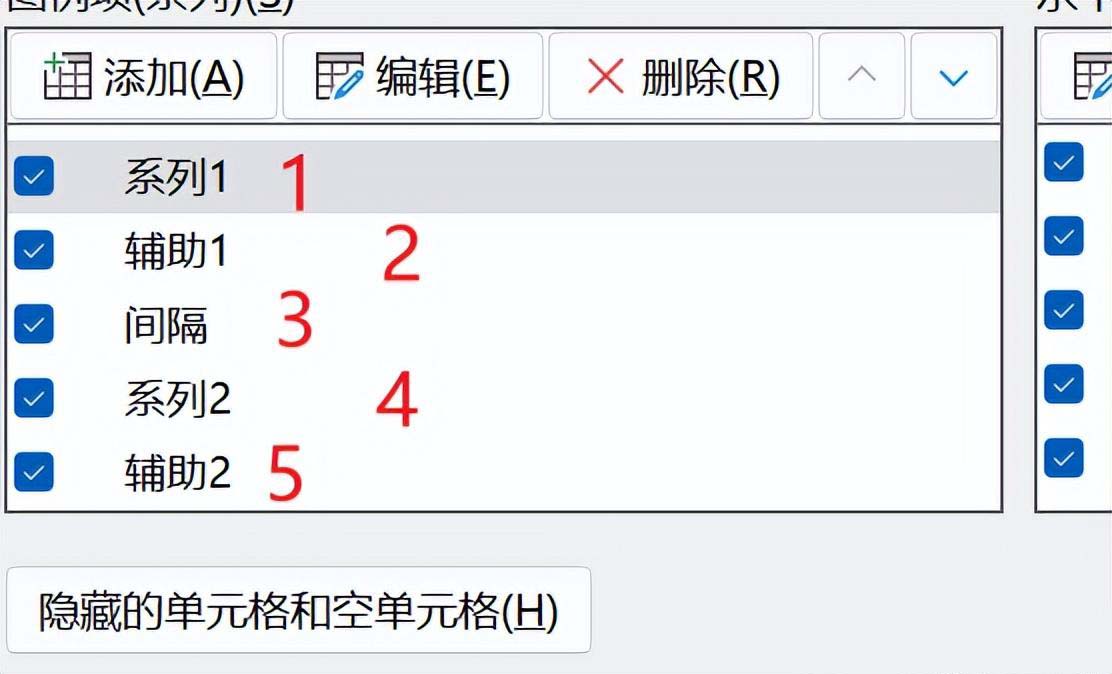

接著右鍵選擇數據，修改系列的位置，把輔助1與間隔系列放置到系列2上面，各系列的排序如下所示：

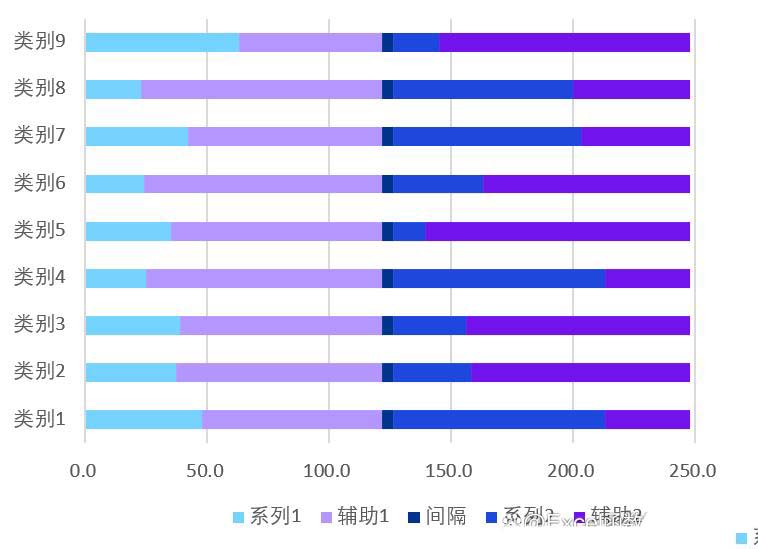

調整完的圖表如下所示，可以觀察到，圖例的排序與上面調整后的順序一致：
輔助系列修改填充色
最后一步，修改輔助系列的填充色。

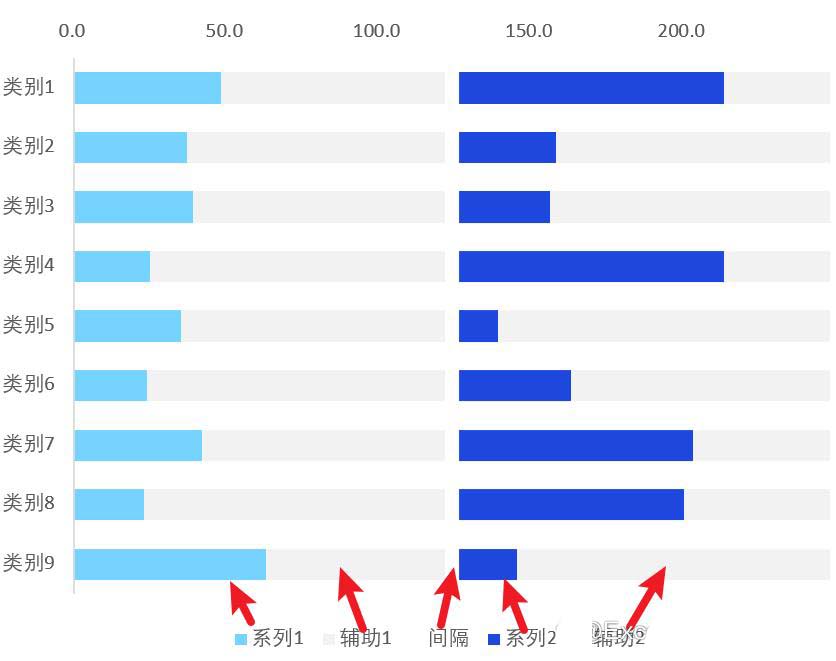

輔助1與輔助2淺灰色、間隔系列無填充色（可以勾選逆序類別，與數據源排序保持一致）：
最后一步，添加數字標簽。
添加數據標簽

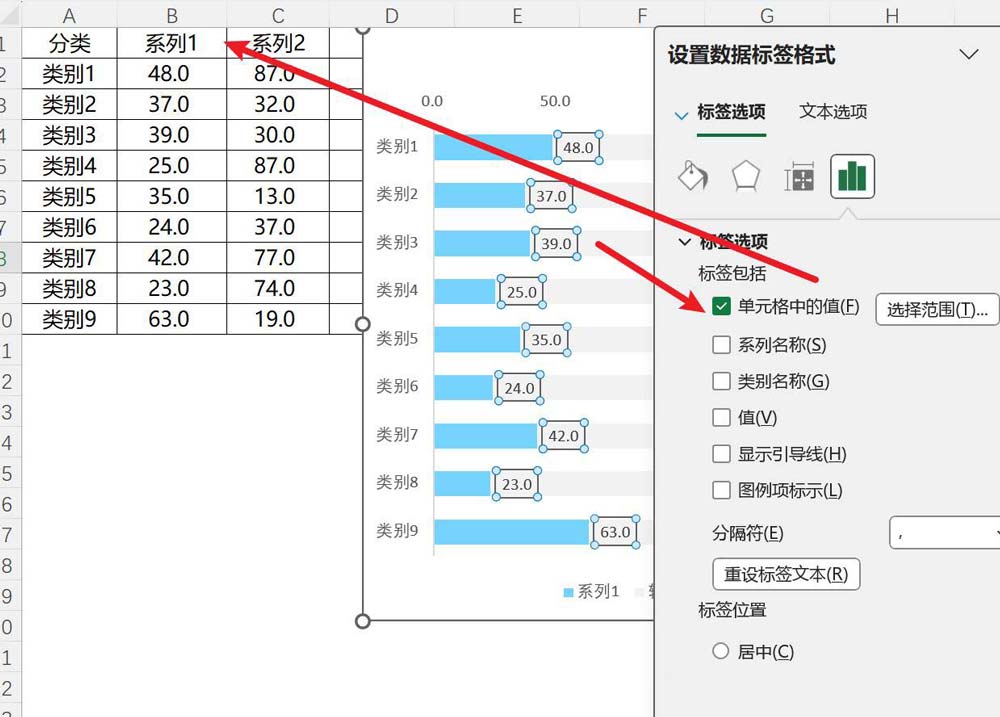

堆積柱形的標簽無法放置到條形的頂端，這里可以借助輔助系列添加數字標簽，然后利用“單元格中的值”功能，框選對應的系列標簽，來實現標簽頂置的樣式：
這樣我們就完成了整個圖表的設計，按照這種原理，可以設計出多段式條形圖。
