用切片器可以篩選超級表或數據透視表，很多同學已經不陌生了。但是用切片器還可以篩選圖表，這個玩過嗎？

微軟Office LTSC 2021專業增強版 簡體中文批量許可版 2024年09月更新

• 類型：辦公軟件
• 大小：2.2GB
• 語言：簡體中文
• 時間：2024-09-12

查看詳情

案例：

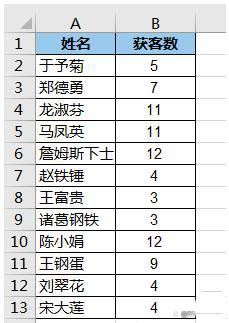

將下圖 1 的數據表分別制作成柱形圖和折線圖，通過切片器，可以動態切換成所需展示的圖表樣式。

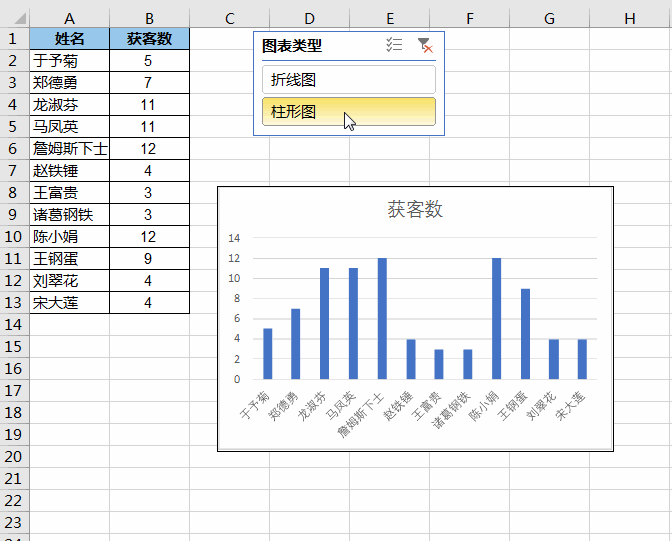

效果如下圖 2 所示。

解決方案：

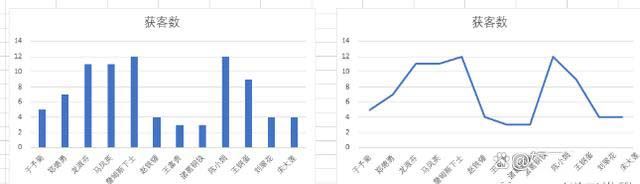

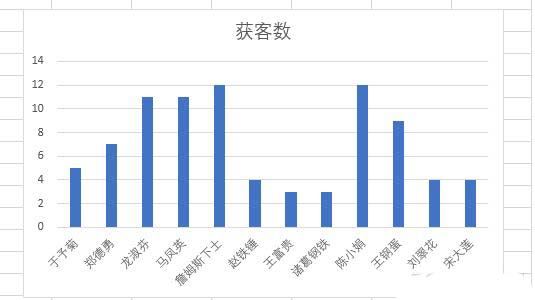

1. 選中數據表的任意單元格 --> 選擇菜單欄的“插入”-->“二維柱形圖”-->“簇狀柱形圖”，生成柱形圖

2. 用同樣的方式將數據表制作成折線圖。

接下來制作切片器。

3. 在任意區域創建如下所示的圖表類型列表。

4. 選中上述列表的任意單元格 --> 選擇菜單欄的“插入”-->“數據透視表”

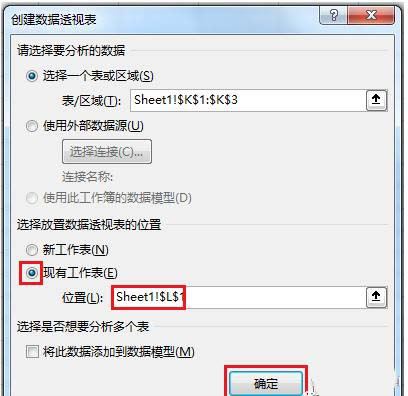

5. 在彈出的對話框中選擇“現有工作表”--> 選擇需要放置數據透視表的位置 --> 點擊“確定”

6. 將字段拖入“行”值區域。

7. 選中數據透視表的任意區域 --> 選擇菜單欄的“插入”-->“切片器”

8. 在彈出的對話框中勾選數據透視表的名稱 --> 點擊“確定”

然后需要創建三個名稱區域，分別是圖表類型和兩個圖表的名稱。

9. 選中數據透視表的第一個行值單元格 --> 按 Ctrl+F3

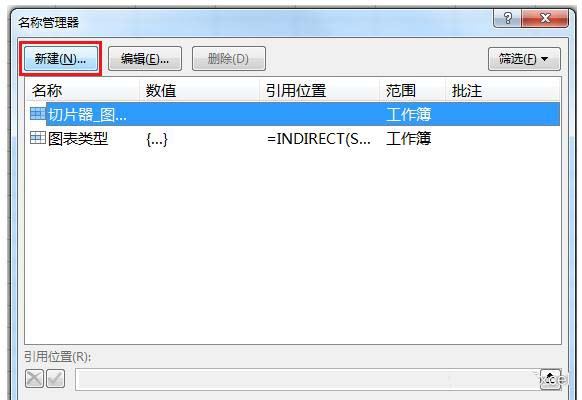

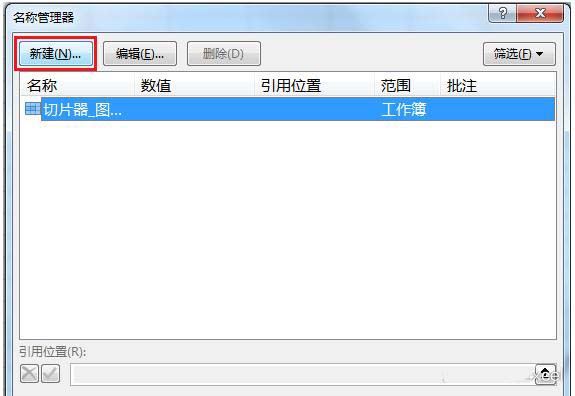

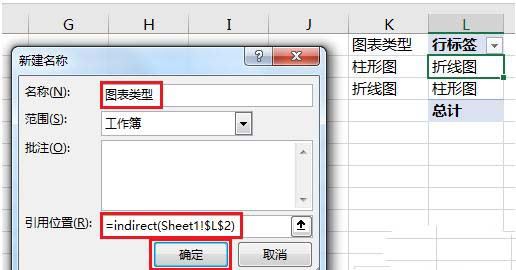

10. 在彈出的對話框中點擊“新建”按鈕 --> 按以下方式設置 --> 點擊“確定”：

名稱：輸入“圖表類型”

引用位置：=indirect(Sheet1!$L$2)

公式釋義：

$L$2 是數據透視表的第一個行值單元格，通過切片器篩選出來的名稱始終顯示在這個單元格中

用 indirect 公式動態引用該單元格的內容

單元格必須絕對引用

現在給兩個圖表區域創建名稱。

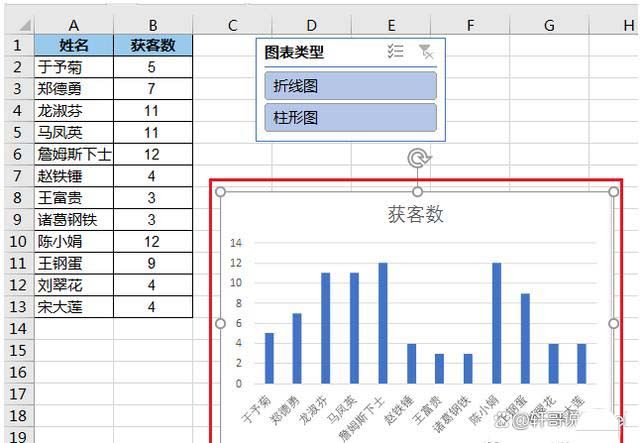

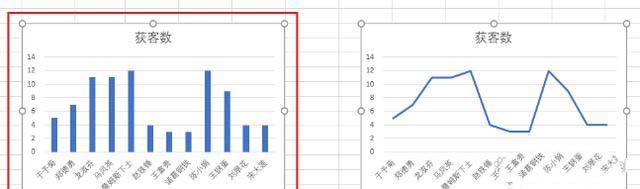

11. 按住 Ctrl 鍵，用鼠標依次選中兩個圖表

12. 保持同時選中兩個圖表 --> 適當調整圖表的大小和位置，使得圖表四邊正好遮蓋住 Excel 的網格線

13. 選中右邊的圖表，拖動到合適的位置，圖表邊線也正好跟網格線重合

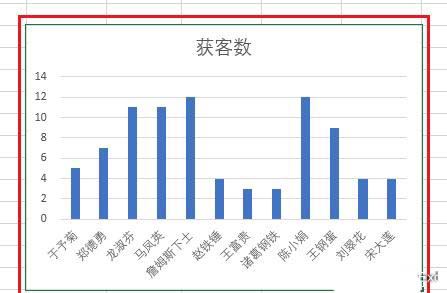

14. 選中左邊圖表背后被遮住的單元格區域 --> 按 Ctrl+F3

15. 在彈出的對話框中點擊“新建”按鈕 --> 按以下方式設置 --> 點擊“確定”：

名稱：輸入“柱形圖”

* 請注意：名稱必須與數據透視表中的字段名完全一致。

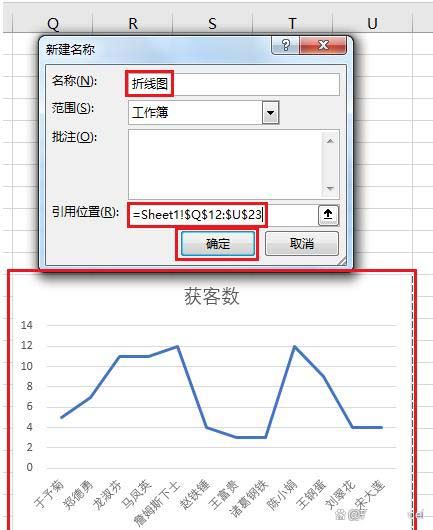

16. 再次點擊“新建”按鈕 --> 按以下方式設置 --> 點擊“確定”：

名稱：輸入“折線圖”

引用位置：選擇折線圖正好遮住的單元格區域

17. 關閉名稱管理器。

接下來的步驟很關鍵，用照相機創建圖片。

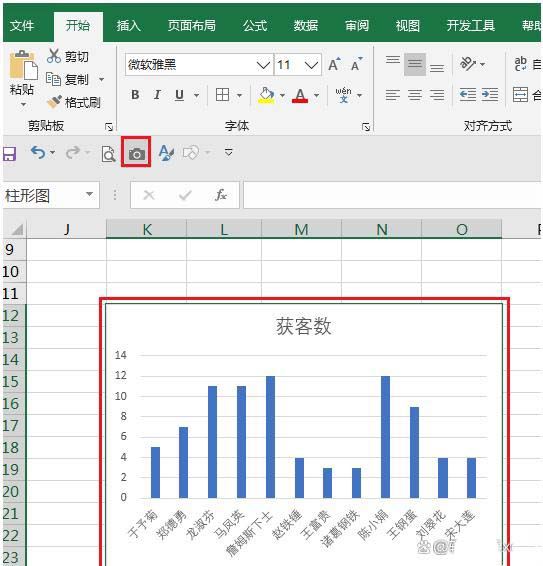

18. 選中任意一個圖表遮蓋住的單元格區域 --> 選擇菜單欄的“照相機”--> 點擊所需放置圖片的位置

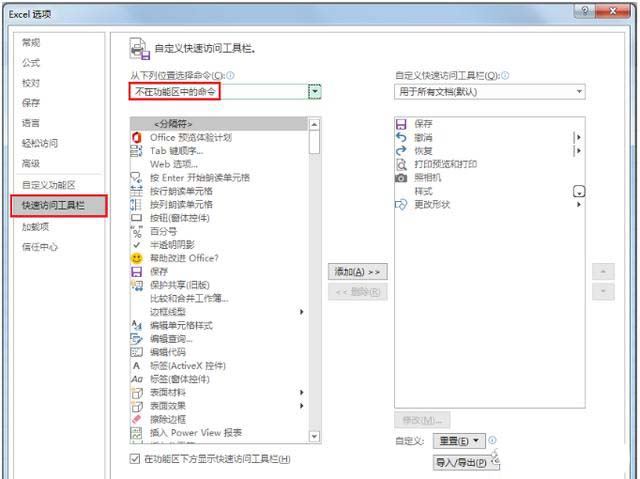

* 如果你的菜單欄上沒有“照相機”圖標，可以通過“文件”-->“選項”-->“快速訪問工具欄”-->“不在功能區的命令”找到照相機，并將它添加到快速訪問工具欄中。

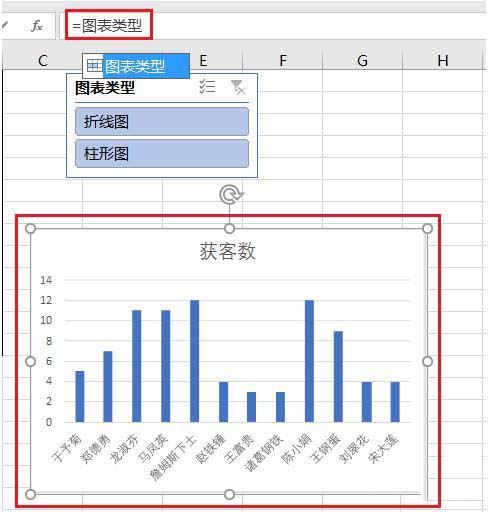

19. 選中照相機圖片 --> 在公式欄中輸入以下公式：

=圖表類型

為什么“=”后面是中文呢？還記得大明湖畔的夏雨荷剛才為數據透視表的第一個行值單元格創建的名稱嗎？就是這個名！也就是說，照相機跟數據透視表的第一個值字段關聯，而第一個值字段又受切片器的控制，可以在兩個圖表名稱之間切換，間接就是讓照相機動態關聯切片器所選擇的圖表，從而實現本案例的需求。

20. 最后的最后，插入一些空白列，使得不需要的內容不要顯示在視野內。

這就是最終的效果。
