讓層次關系一目了然! wps excel中雙層餅圖的神奇用法

  發布時間：2025-08-08 09:20:13   作者：佚名   我要評論
在實際工作中，經常需要制作圖表，尤其是餅圖一類的，那你知道如何用Excel制作雙層餅圖讓內容層次關系一目了然呢？詳細請看下文介紹

答疑解惑SOS：如何做一個雙層餅圖？

如下圖所示：

  • ①一級分類：包括“蔬菜+合計30”，二級分類包括白菜+小計10，芹菜+小計20。一級分類與二級分類是包含與被包含關系。
  • ②一級分類：包括“水果+合計120”，二級分類包括西瓜+小計30，香蕉+小計40，甜瓜+小計50。一級分類與二級分類是包含與被包含關系。

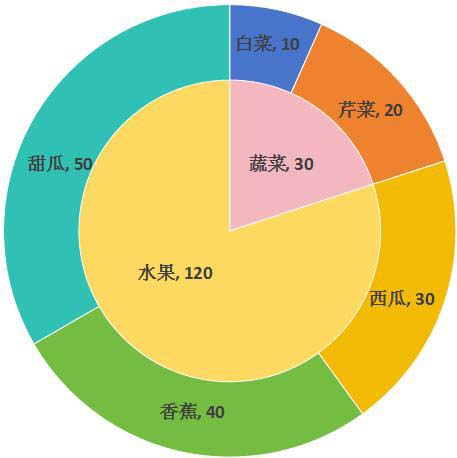

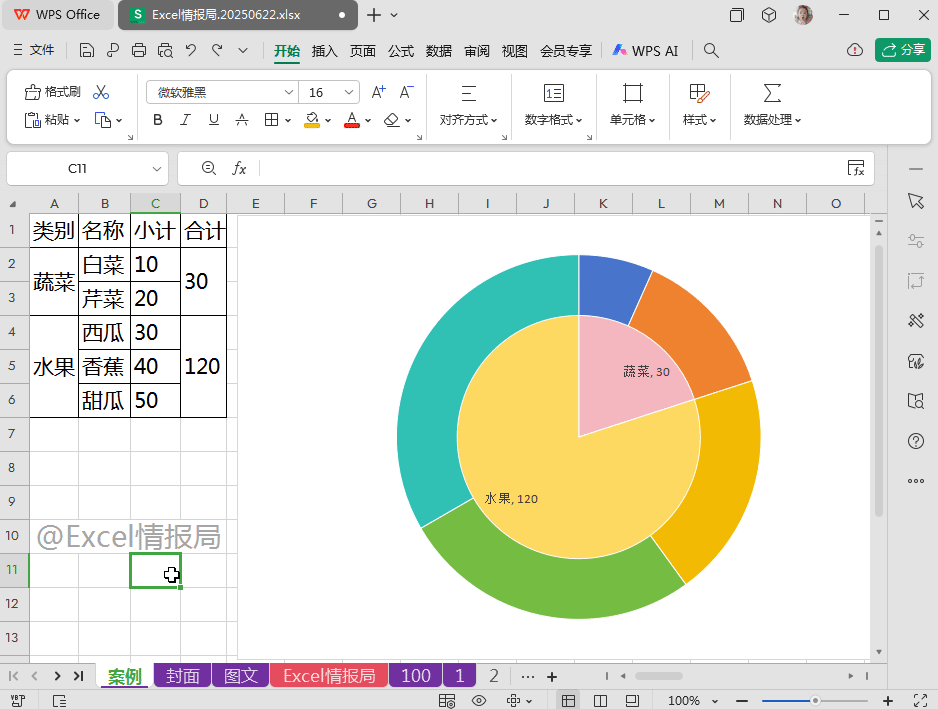

想要在一個餅圖中同時顯示一級分類與二級分類的關系，我們就需要使用“雙層餅圖”了，就像下面這樣的圖表：

小編不常使用圖表，也是現學現賣。動態圖表實質上就是數據源驅動圖表的過程。

制作一個圖表，其實就是“流水線作業”，我們只要記住圖表的層次與操作的流程，就可以快速制作。

而且要多做幾遍，觀察體會其中的規律原理，才可學為己用，事半功倍。

下面我們來說流程吧：

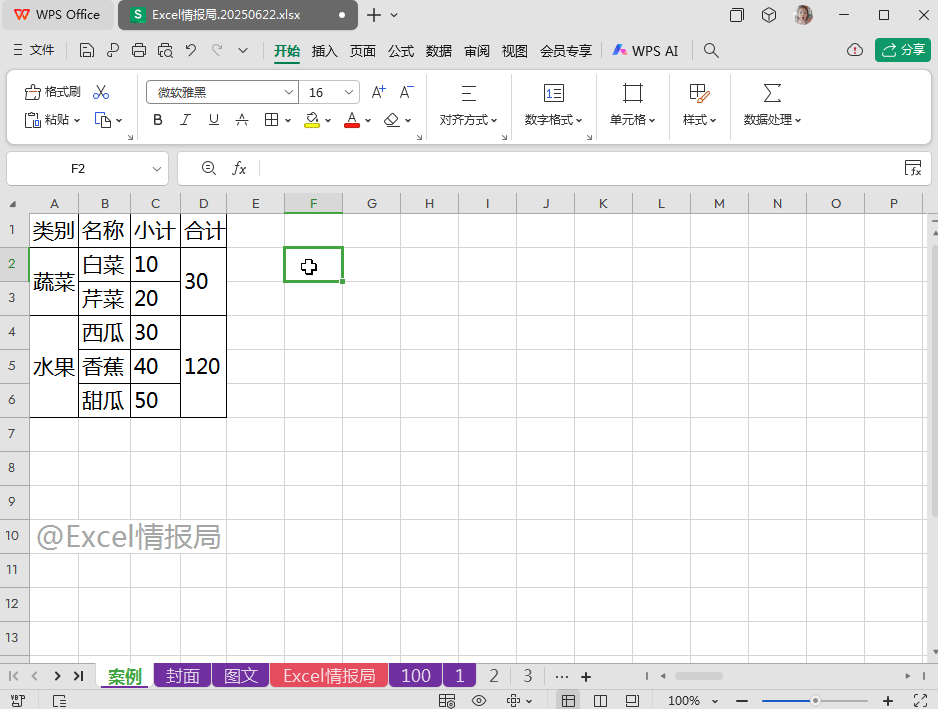

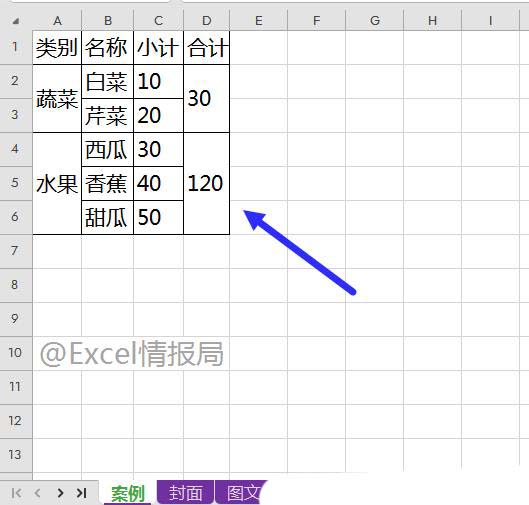

首先，準備一張數據源，如下圖所示：

可以說明“類別”與“名稱”的包含與被包含層次，數量既要有名稱的小計數量，又要各分類的合計數量。

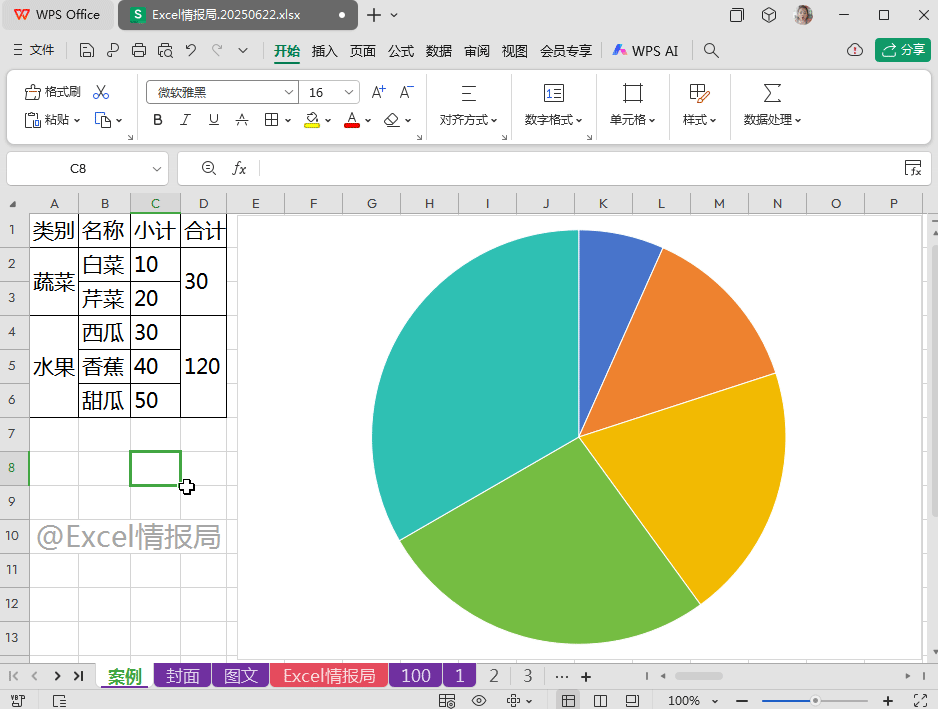

第一步：制作“小計”餅圖

選中“小計”列，插入一個普通拼圖。

這里要普及一個常識：

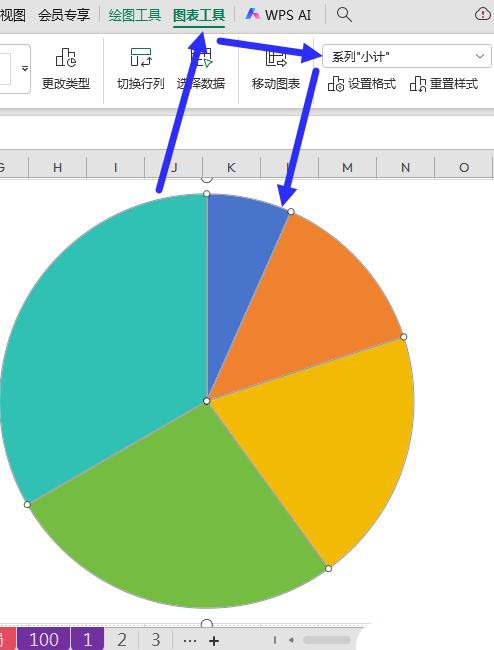

我們插入的圖表，后期可能存在多層，我們選中哪層圖表，圖表工具下的名稱框就顯示哪層圖表的名稱，比如我們剛剛插入的第一層餅圖名稱為：系列“小計”。

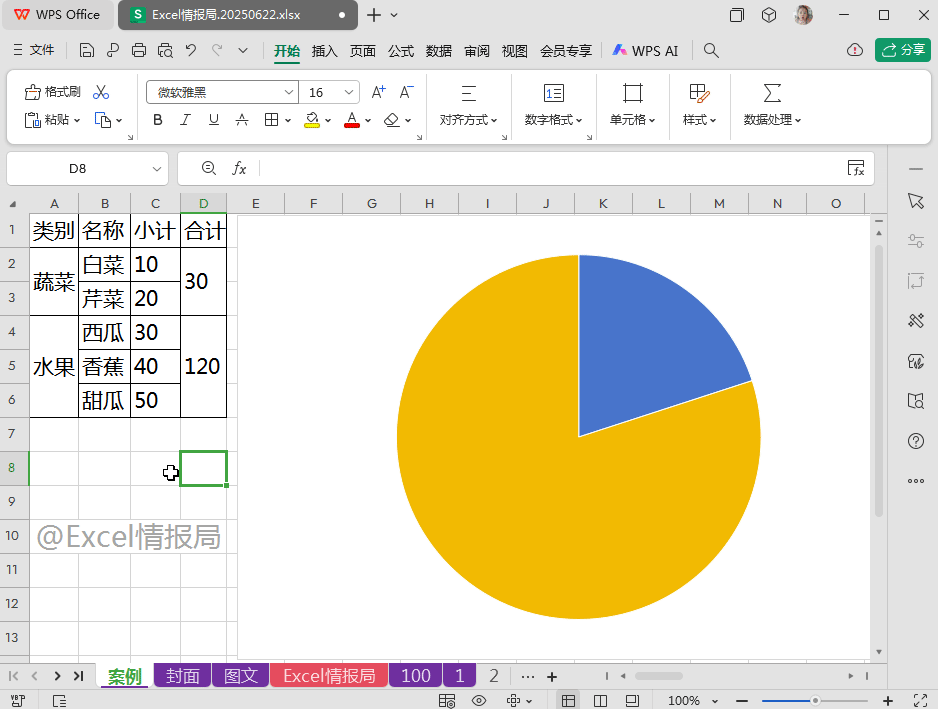

第二步：制作“合并”餅圖

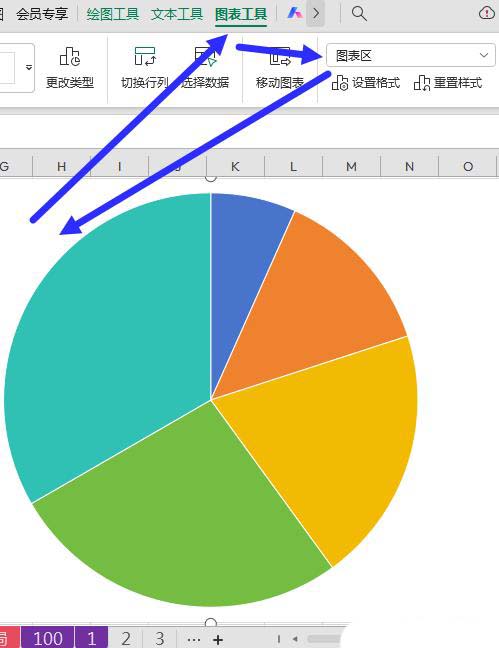

首先點擊選中“圖表區”，圖表工具下的名稱框就顯示：圖表區，說明已被選中。

注：后面單擊選擇圖表的各個部分都要參照名稱框顯示結果，更加方便準確快捷。

接著點擊“選擇數據”，添加系列+，系列名稱設置為：合計；系列值：選擇D2:D6合計值區域。確定退出功能面板。

此時，第二層合計餅圖還看不到。

我們需要選中：系列“小計”（小計餅圖），右擊鼠標，點擊“更改系列圖表類型”，進入“組合圖”標簽右側功能面板中：

將系列名：合計，右側的次坐標軸對勾框打上對勾。

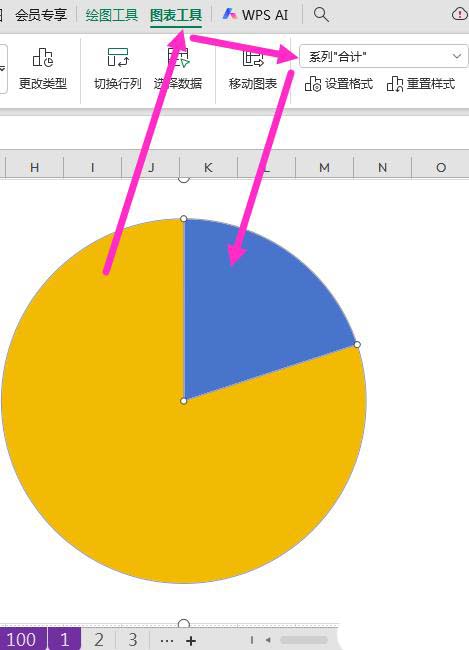

此時，第二層合計餅圖看到了，第一層小計餅圖看不到了。

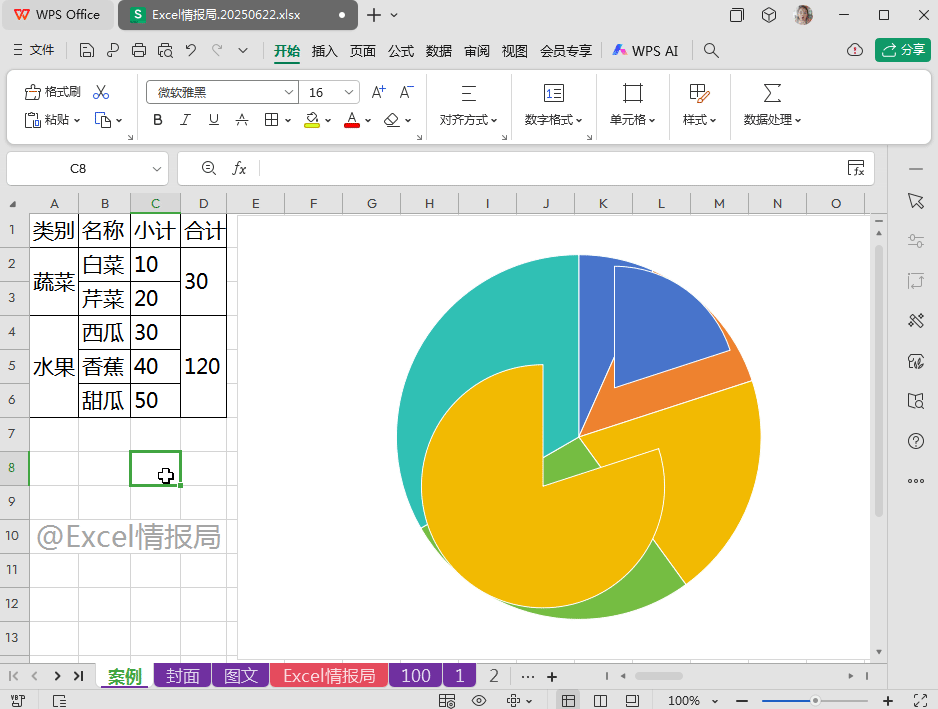

第三步：餅圖分離

為了使合計餅圖與小計餅圖分離。需要如下設置：

選中：系列“合計”（合計餅圖）

點擊“設置格式”，將功能面板中的“餅圖分離程度”設置為閾值：50

此時，合計餅圖與小計餅圖分離了。全部都能看到了。

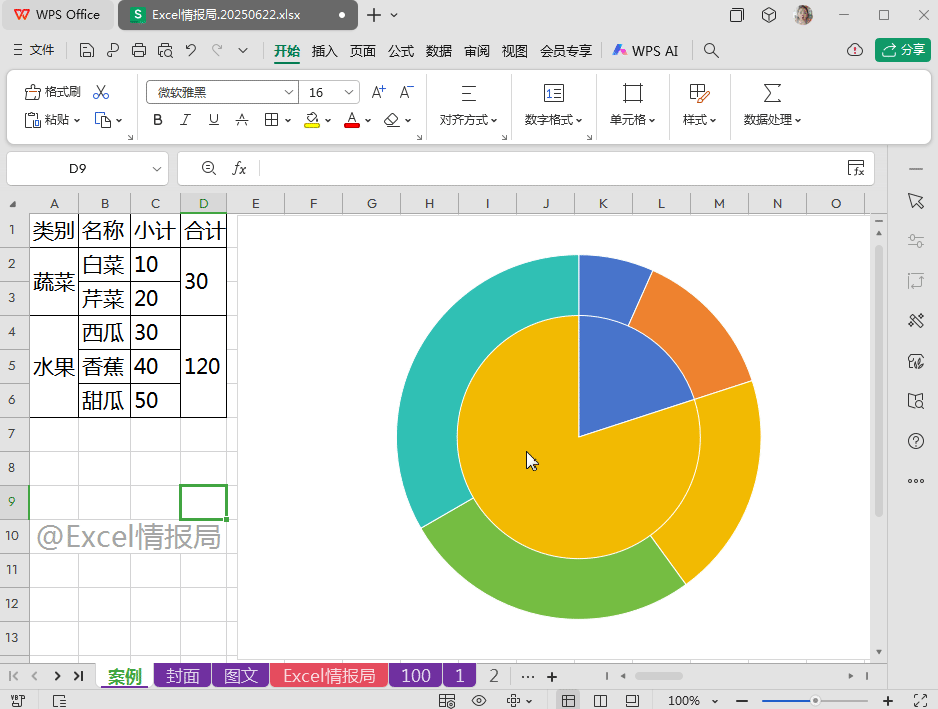

第四步：餅圖聚合

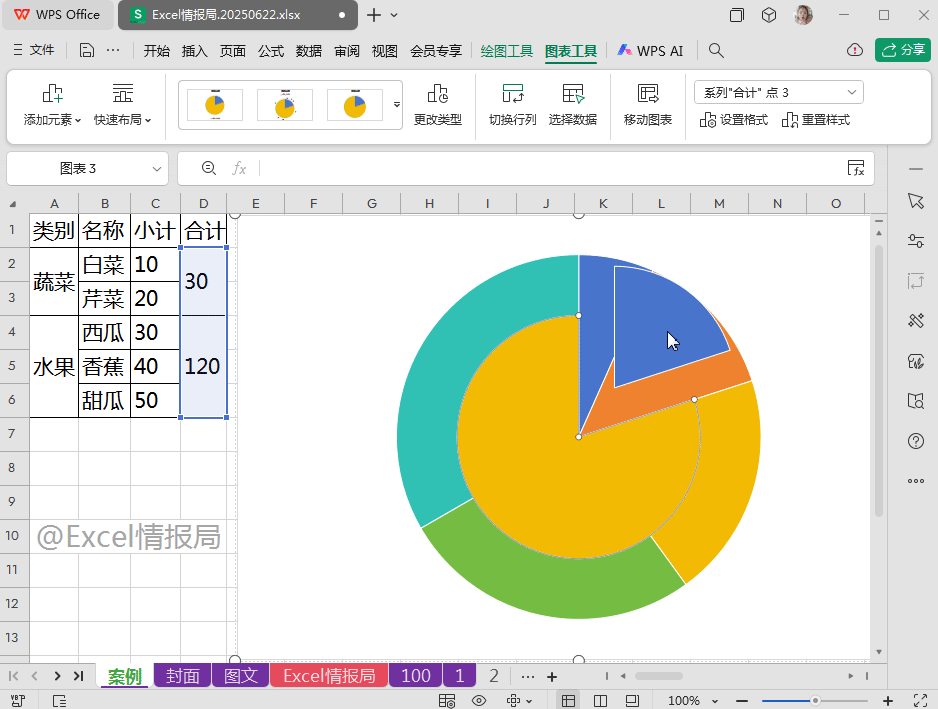

接下來，我們需要將合計餅圖聚合移動到圓形中央。需要這樣設置：

選中：系列“合計”的黃色部分，點擊“設置格式”，將“點爆炸型”閾值設置為：0。

選中：系列“合計”的藍色部分，點擊“設置格式”，將“點爆炸型”閾值設置為：0。此時，合計餅圖聚集移動到圓形中央。

這樣餅圖的包含與被包含關系基本成型。

我們看到顏色有重復的，我們不妨將：合計餅圖的兩部分扇區分別更改一下顏色：

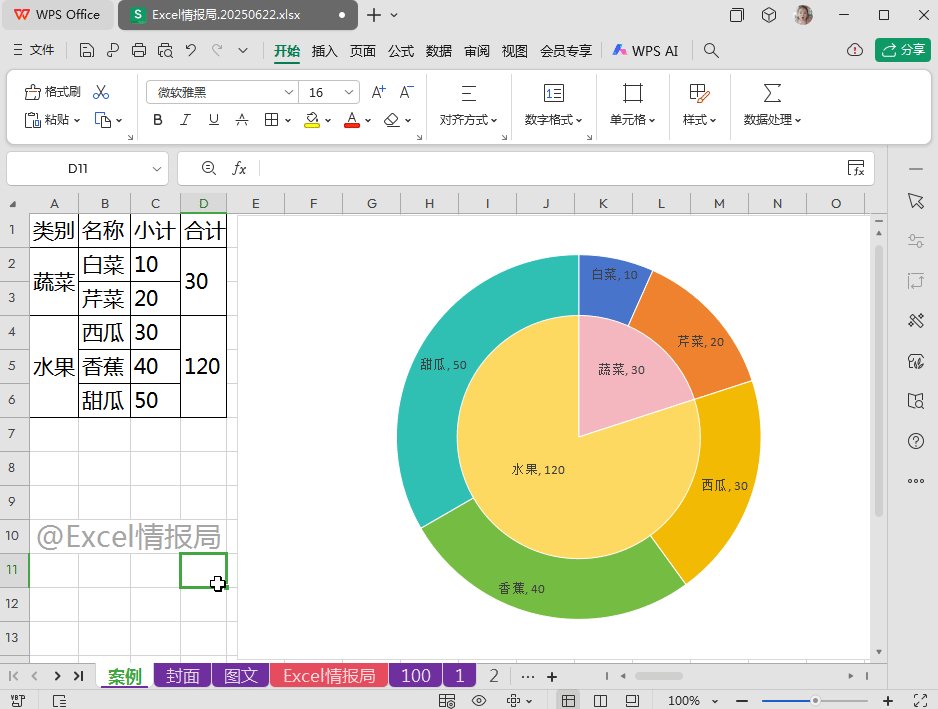

第五步：顯示標簽

選中：系列“合計”（合計餅圖），右擊鼠標，點擊“添加數據標簽”，此時蔬菜與水果合計數量添加完成。

同時對數量“設置數據標簽格式”，勾選“單元格中的值”，將合計列的數值區域A2:A6選中，此時數量對應的分類名稱也出來了。

選中：系列“小計”（小計餅圖），右擊鼠標，點擊“添加數據標簽”，此時蔬菜與水果下的全部名稱小計數量添加完成。

同時對數量“設置數據標簽格式”，勾選“單元格中的值”，將名稱列的數值區域B2:B6選中。此時數量對應的蔬菜與水果名稱也出來了。

第六步：自定義美化

根據自身審美需求，可以對標簽的字體，字號，字體粗細、字體/背景顏色等進行設置。
