3dmax 2011 ProBoolean建模的相關參數設置

騰龍視覺   發布時間：2010-06-20 12:01:31   作者：佚名   我要評論
使用3ds max 2011中的ProBoolean建模方法——車輪構件

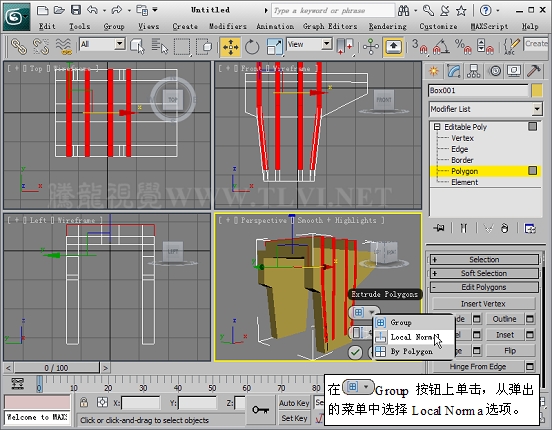

（13）單擊Extrude按鈕右側的Settings按鈕，在設置界面的下拉式選項欄內選擇Local Normal選項，并設置高度。

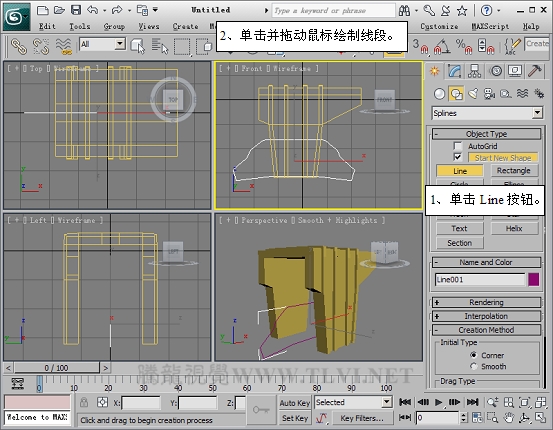

（14）進入Create面板下的Shapes次面板，單擊Line按鈕，在Front視圖中繪制線段——Line001。

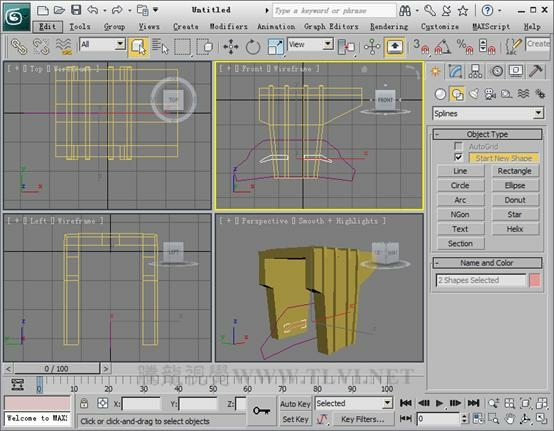

（15）繼續繪制線段Line002和Line003。

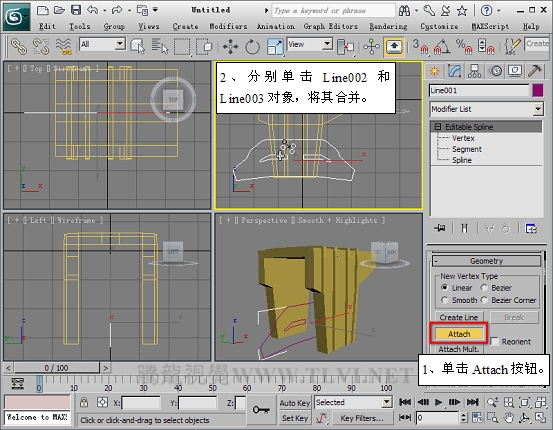

（16）選擇Line001對象，進入Modify面板，在Geometry參數欄內單擊Attach按鈕，然后在視圖中單擊Line002和Line003對象，將其合并。

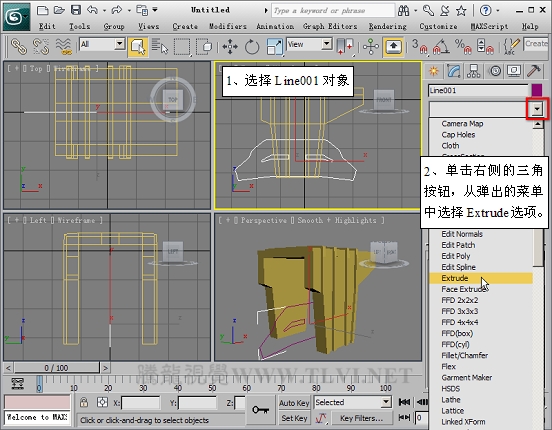

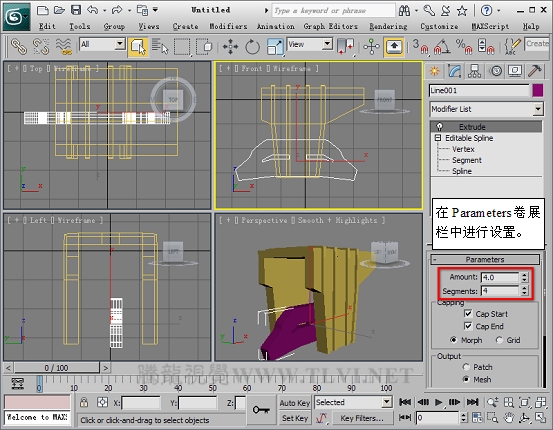

（17）為Line001對象添加一個Extrude修改器，并對修改器中的參數進行設置。

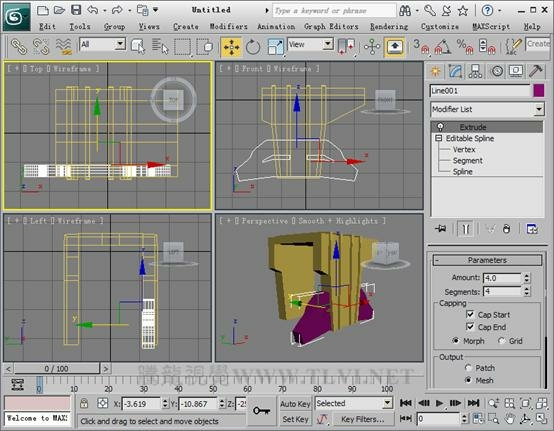

（18）在視圖中移動Line001對象。

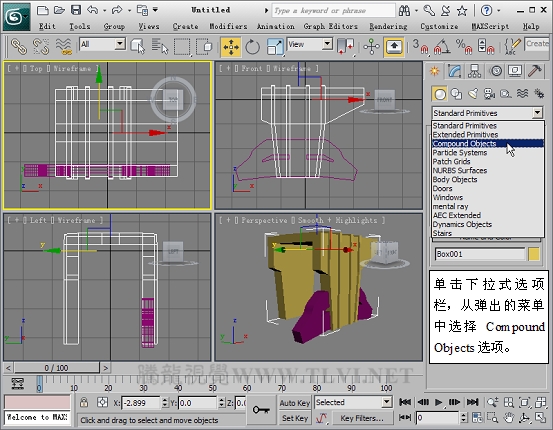

（19）選擇Box001對象，進入Create面板下的Geometry次面板，在該面板下的下拉式選項欄內選擇Compound Objects選項。

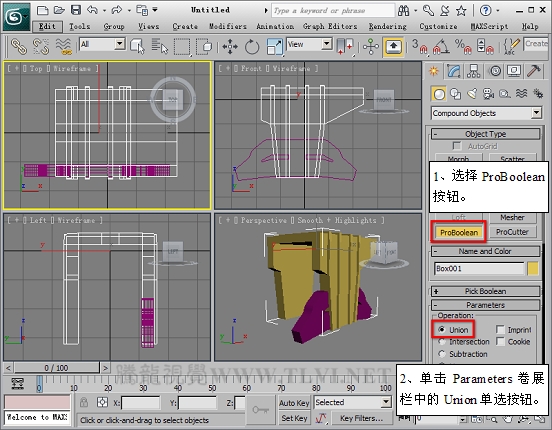

（20）單擊ProBoolean按鈕，選擇Union單選按鈕。

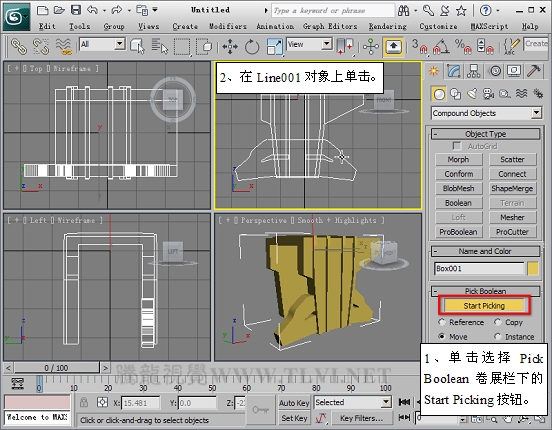

（21）激活Start Picking按鈕，然后在視圖中單擊Line001對象。

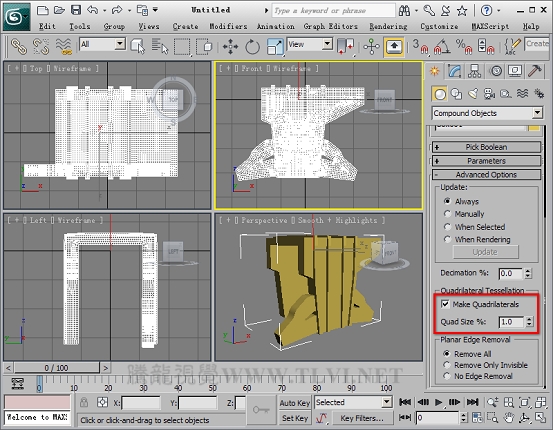

（22）關閉Start Picking按鈕，進入Advanced Options卷展欄，選擇Make Quadrilaterals復選框，并在Quad Size%參數欄中進行設置。

提示：?jiǎn)⒂?span lang="EN-US">Make Quadrilaterals時，會將布爾對象的鑲嵌從三角形改為四邊形，雖然在未使用MeshSmooth修改器的情況下，這一效果并不明顯，但在布爾對象改為四邊形后，才可以形成平滑的圓角邊，三角形則不可以。

提示：Quad Size%參數欄內的參數確定四邊形的大小作為總體布爾對象長度的百分比，該參數欄內的參數越小，模型的精度就越高（注意：參數越小，精度越高），過小的數值雖然會形成更好的光滑效果，但會使模型變得更為復雜，導致電腦運算速度減慢，所以應根據實際情況合理地設置數值。

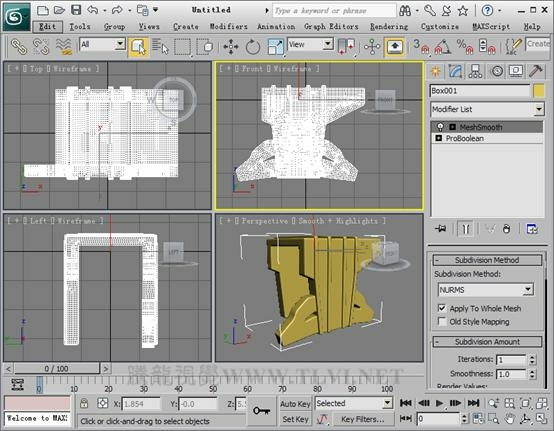

（23）為Box001對象對象添加一個MeshSmooth修改器，使對象生成光滑的圓角邊。

（24）至此完成本實例的制作。
