這篇教程教腳本之家的朋友們用3DSMAX打造休閑椅模型，教程難度一般。是由不同的形狀構成的。它不但柔軟，還有有機靠墊（帶有褶皺）和堅硬的部分，擁有這些特殊的結構，使它成為一個很好的學習教程。轉發過來，希望腳本之家的朋友們喜歡。

效果圖：

一、收集參考資料

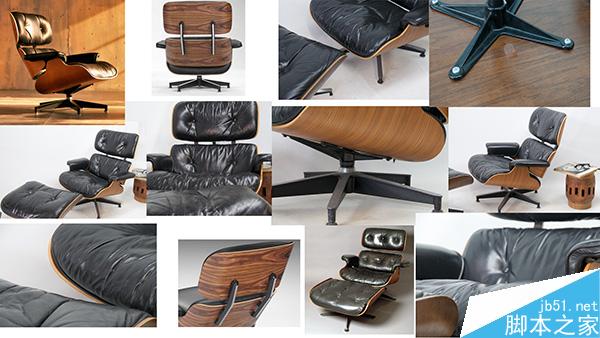

我們首先要做的是找到參考圖片。對于這樣的建模工作我通常創建一個這樣的拼貼樣本，所以我就不需要看著幾十張圖片了。（圖01）

圖01

二、創建上靠背

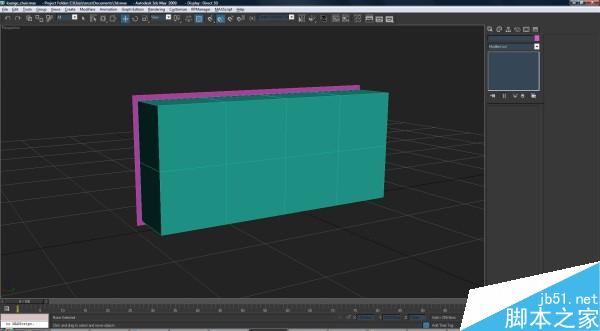

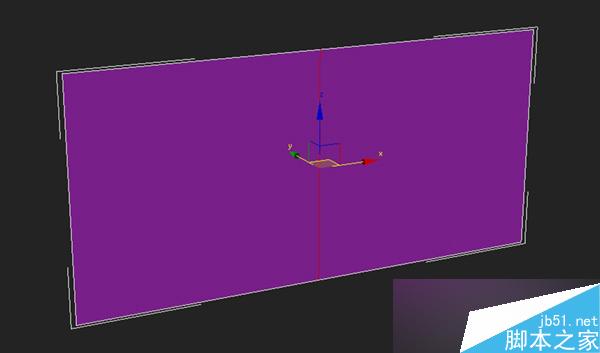

讓我們從上靠背開始。創建一個box并把它添加細分。然后創建一個稍微大一點的平面，把它放在box的后面。它將是一個木制外殼的靠背。（圖02）

圖02

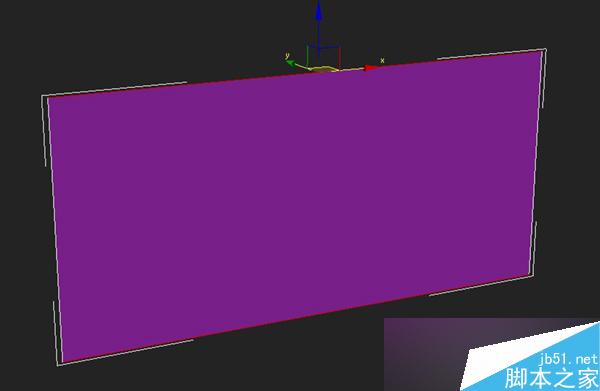

選擇平面并添加細分，選擇上下兩條邊，使用連接工具添加一條線。（圖03）

圖03

點擊添加edge loop。我將會頻繁使用這個命令，所以當我說到‘添加edge loop’你應該參考這部分的說明。（圖04）

圖04

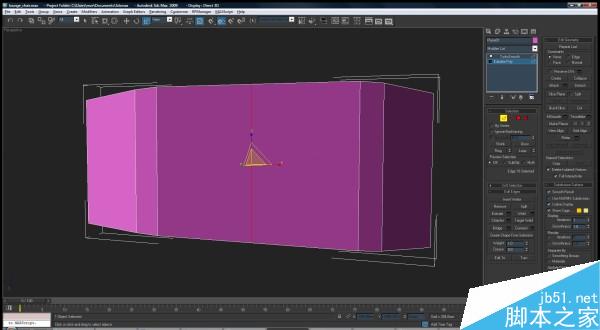

向前移動末尾的頂點，將它們輕微的向下放一點。（圖05）

圖05

使用切角工具，把拐角的線進行分離。（圖06）

圖06

添加一條垂直的線。（圖07）

圖07

刪除右半邊。我們將使用對稱修改器制作出另一半。（圖08）

圖08

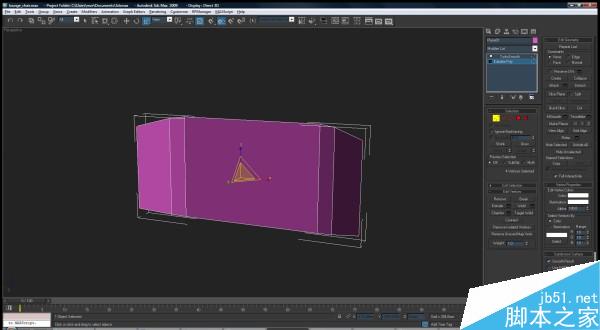

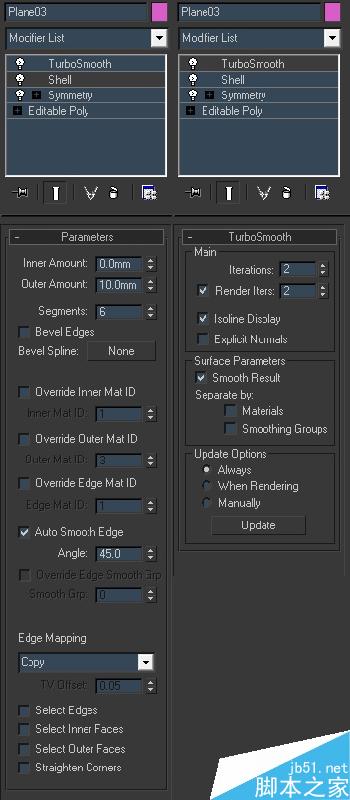

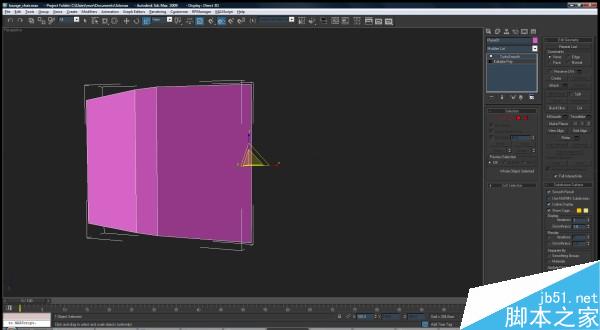

在對稱工具上面添加一個shell修改器，然后再在上面添加一個turboSmooth修改器。這僅僅是一個優化工作流程的方式，這也是一個好的習慣開始。如你所想，你可以刪除另一半，使用對稱工具來得到對等的另一半。

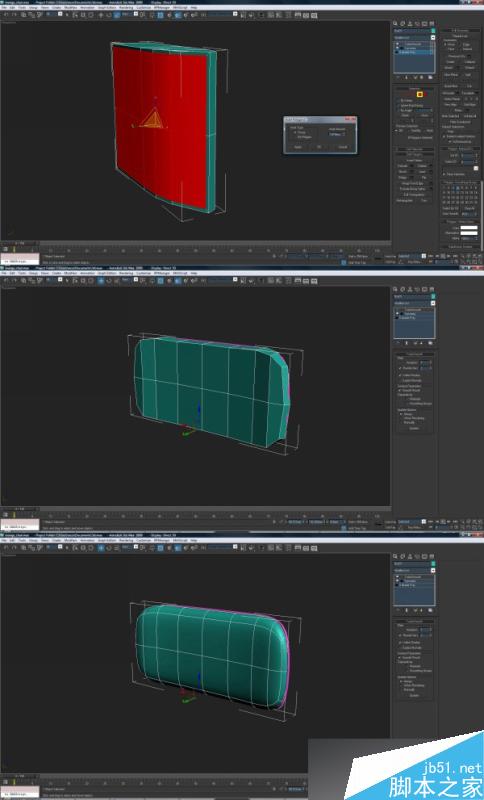

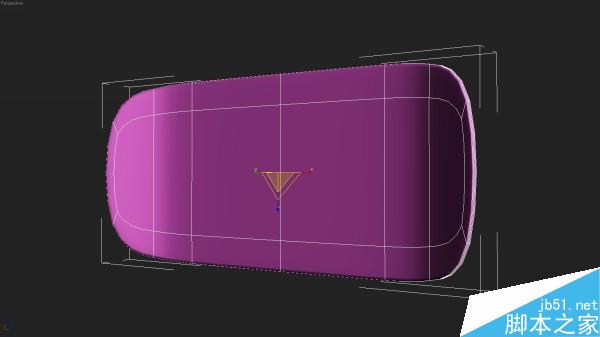

下面的第一張圖片你能夠看到結果，但是這些設置可能會改變你的進展。例如這個木質外殼可能太厚或者太薄等等。（圖09、10）

圖09

圖10

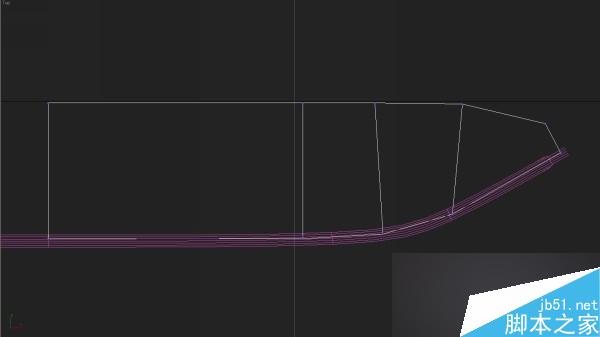

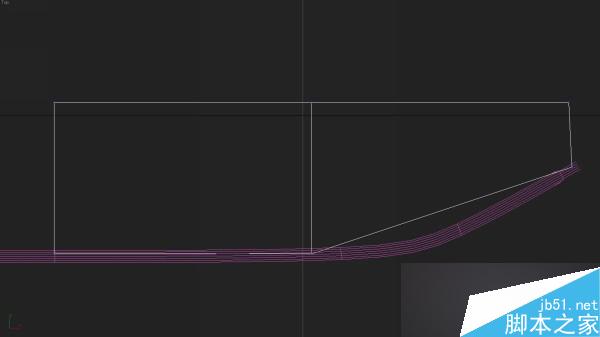

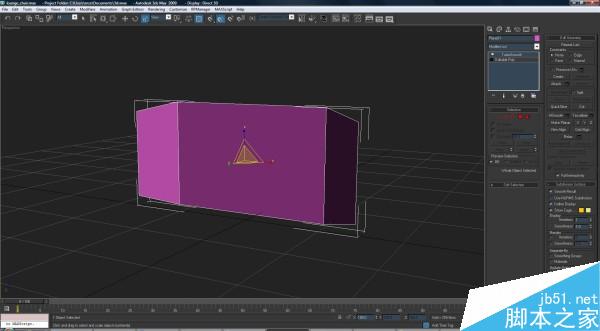

現在我們使用之前創建的box來制作靠墊。選擇box右半邊將它刪除，然后從木質外殼上面復制turbosmooth和symmetry修改器。你可能需要調整下對稱工具或者甩掉它。從頂視圖調整相應的頂點。（圖11）

圖11

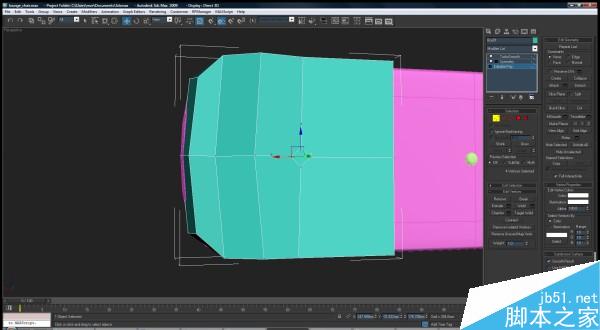

繼續添加一些邊和調整頂點。（圖12）

圖12

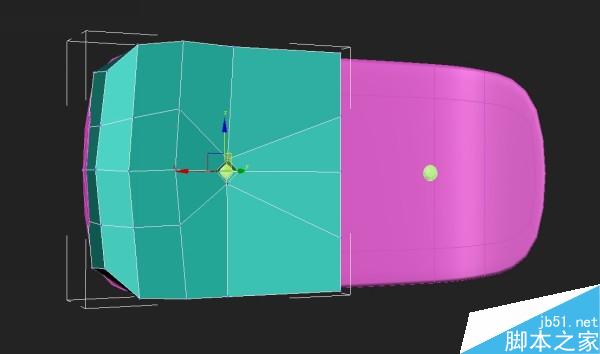

選擇多邊形坐墊的背面，然后點擊‘inset’。這是為了增加更多的定義，讓它看起來像是附著在木質的靠背上。移動相應的頂點和多邊形。（圖13）

圖13

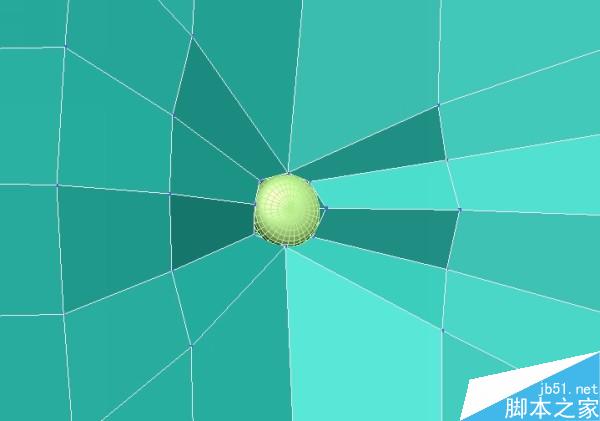

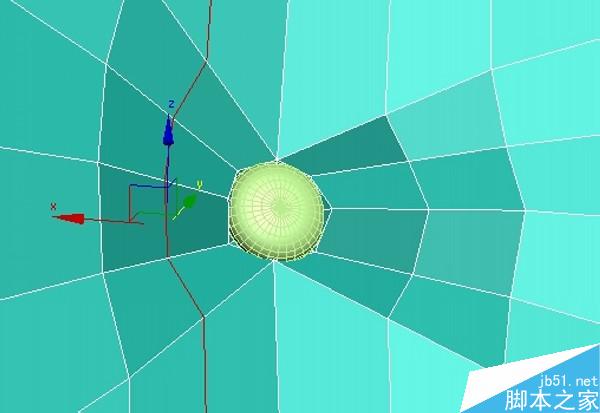

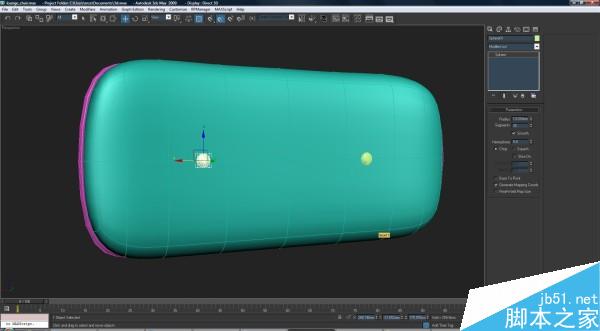

創建一個球體，來制作靠墊上面的鈕扣。我將這兩個鈕扣對應好相應的位置，把它們陷入到靠墊當中。（圖14）

圖14

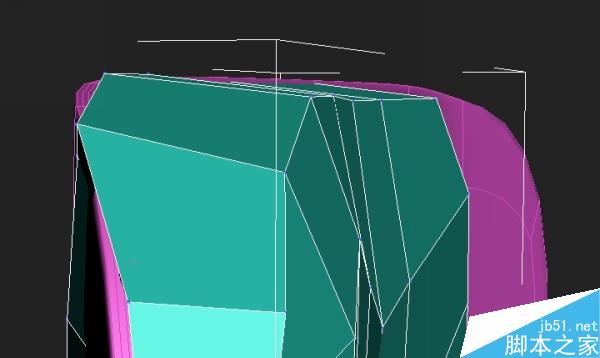

選擇靠墊中間的頂點對它進行切角，之后你就得到了這四個頂點了。（圖15）

圖15

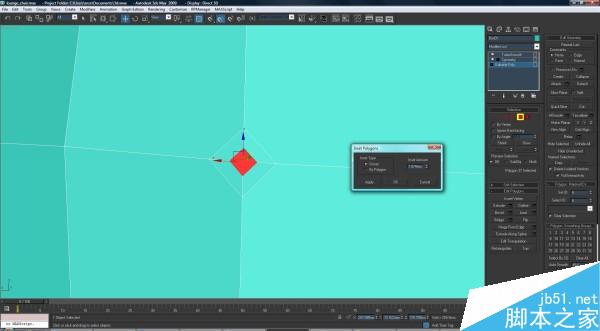

選擇多邊形選擇，使用插入工具向內推入一些。（圖16）

圖16

選擇邊使用切角工具創建出邊。這最重要的就是保持它們都是四邊面，這樣在平滑的時候就不會出現問題了。（圖17）

圖17

在中間再添加兩條線，為的是增加它的褶皺的細節。（圖18）

圖18

在添加的兩條邊，但是現在有點接近中心點了。隨機的調整一下它們褶皺的方向。（圖19）

圖19

FEVTE編注：更多3DSMAX建模教程討論交流和三維作品提交請進入腳本之家論壇三維作業板塊，地址：http://bbs.fevte.com/http://www.fevte.com/forum-54-1.html

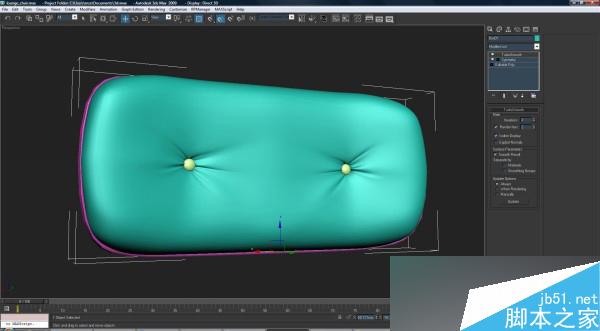

在完成了整體的造型后，給它一個平滑看一下效果。（圖20）

圖20

抬高一些邊緣部分，讓它看起來更有點布的效果。（圖21）

圖21

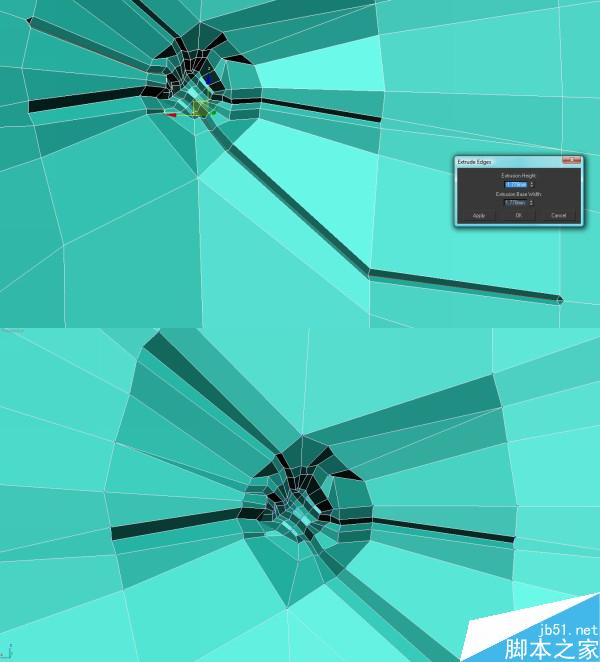

來創建一下其它的布褶皺，創建一個環形邊并擠出它。（圖22）

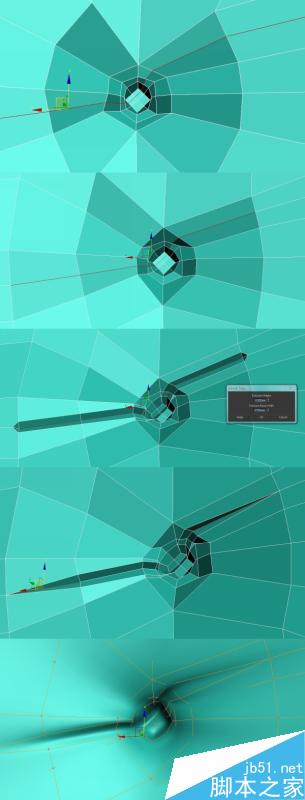

重復這個步驟幾次，來添加更多的折痕。（圖23、24）

圖23

圖24

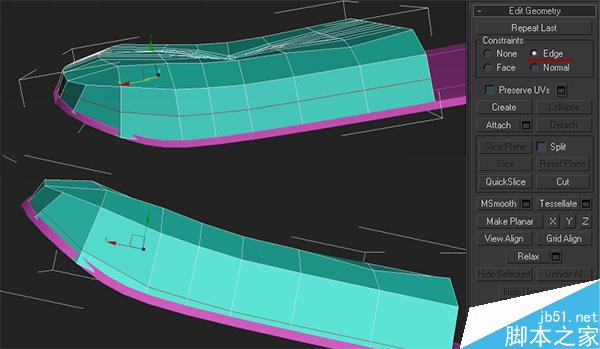

下一步，我們將圍繞著它增加與木質部分的縫制線。要做到這一點，先在側面添加一條線。然后，在多邊形下選擇邊約束。這是一個非常好的工具，我經常會使用它。（圖25）

圖25

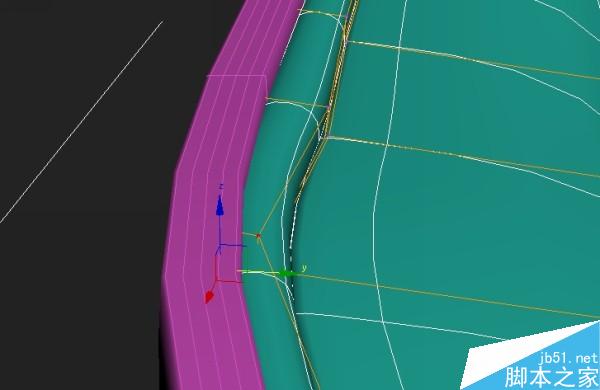

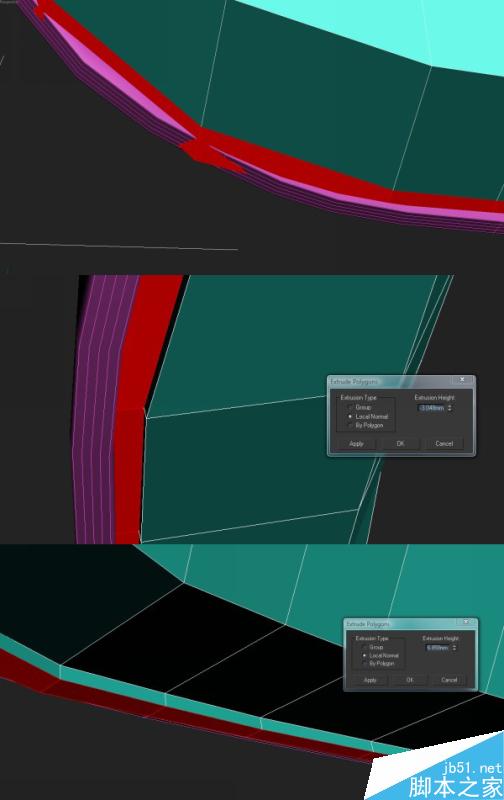

選擇邊使用選擇環。按住Ctrl鍵點擊選擇多邊形子物體。這樣可以選擇所有相近的多邊形邊。這是另一種我經常使用的方法。然后使用擠出工具，向內進行擠壓，但是不要關閉擠壓對話框。點擊應用然后再向外進行擠壓。這樣可以創建出很好的曲率。（圖26）

圖26

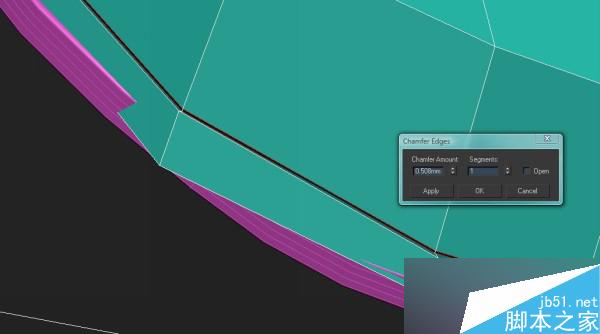

選擇環形的邊緣線，使用切角工具進行稍微的調整。（圖27）

圖27

對主要完成的模型墊子，進行擠出部分的調整，直到看起來舒服好看。（圖28）

圖28

教程結束，以上就是3DSMAX打造休閑椅模型之靠背教程，操作很簡單，希望能對大家有所幫助！
