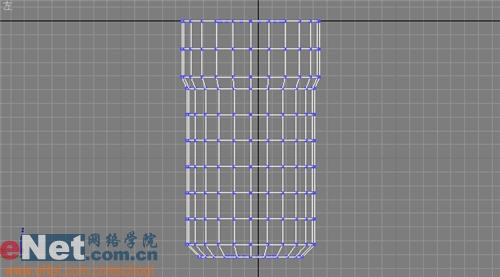

5、如法炮制，依次調整其他頂點，最終形成如圖5所示效果。




小提示：為了能更好的處理某一部件，對暫時不用的部件可以右鍵點擊“隱藏當前選擇”命令，在這里，處理cylinder02時，對cylinder01進行隱藏。


二、螺旋紋的制作

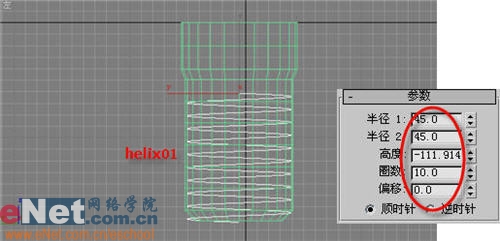

1、點擊“創建”命令面板，單擊“圖形”選項夾并進入其面板，點擊“螺旋線”工具按鈕，在頂部視圖中創建一螺旋線helix01，打開“修改”面板，對其半徑、高度、圈數進行修改，如圖6所示。




小提示：繪制螺旋紋時，順序是先拖動鼠標確定第一圓半徑，然后確定高度，最后確定第二個圓半徑，最終還是要通過面板進行修改。“圈數”是指螺旋的轉數；“偏移”是指在螺旋上升時圈數的偏移強度。

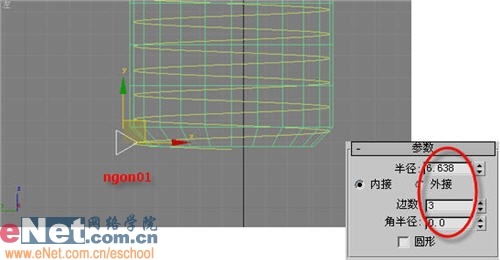

2、點擊“圖形”面板中的“多邊形”工具按鈕，創建一多邊形ngon01，并通過“修改”面板修改其參數，如圖7所示。

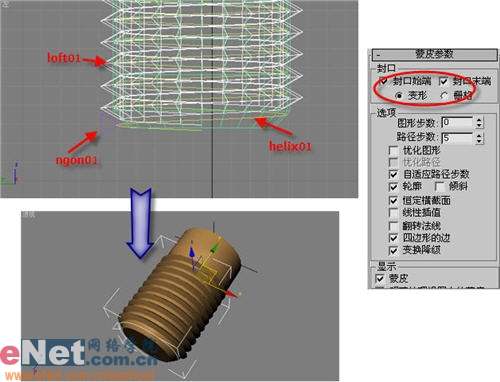

3、選中helinx01，單擊“創建”命令面板中的“幾何體”按鈕，在下拉列表中選擇“復合對象”項，點擊“放樣”按鈕進入其面板，在“創建方法”卷展欄中，點擊“獲取圖形”按鈕，在左視圖中選中ngon01，得到放樣物體loft01，并進入其“蒙皮參數”卷展欄中，修改相關參數，最終形成效果，如圖8所示。




小提示：參數中“封口”欄用于設置模型的頂面和地面封蓋；“選項”欄中的“圖形步數”用于設置截面圖形頂點之間的步幅數；“路徑步數”用于設置路徑圖形頂點之間的步幅數，增大會使得輪廓光滑；為了達到均勻放樣的目的需要將“傾斜”項去掉。

三、渲染設置

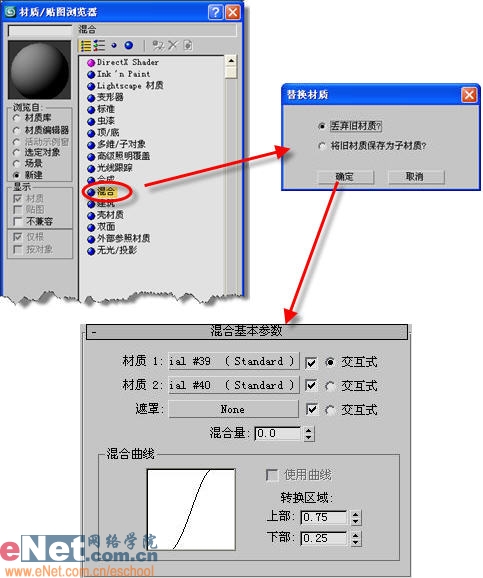

1、點擊工具欄上的“材質編輯器”按鈕，打開編輯面板，選第一個樣球，點擊“standard”按鈕，打開“材質/貼圖瀏覽器”窗口，選擇“新建”單選框，雙擊右邊列表中的“混合”貼圖，在彈出的窗口中選擇“丟棄舊材質”單選框，單擊確定進入其屬性面板，如圖9所示。

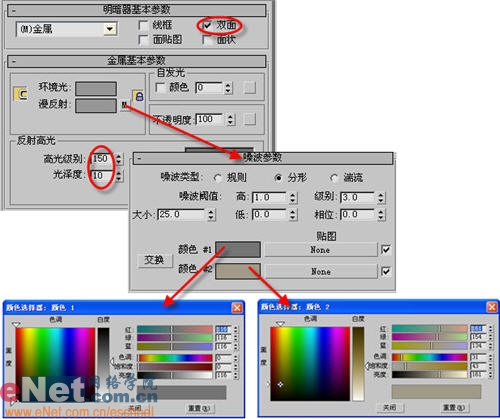

2、點擊“材質1”后的“standard”按，進入子材質屬性面板，修改其參數，點擊“漫反射”后面的小方框，在彈出的瀏覽器中選擇“新建”單選框，雙擊右側列表中的“噪波”貼圖，進入其面板中修改其參數，如圖10所示。

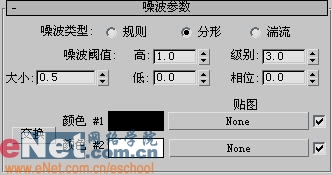

3、點擊“轉到父對象”按鈕，回到上級面板，單擊“光澤度”旁邊的小方框，打開“材質/貼圖”，選擇“新建”單選框，雙擊右側列表中的“噪波”貼圖，進入其屬性面板，修改其參數，如圖11所示。

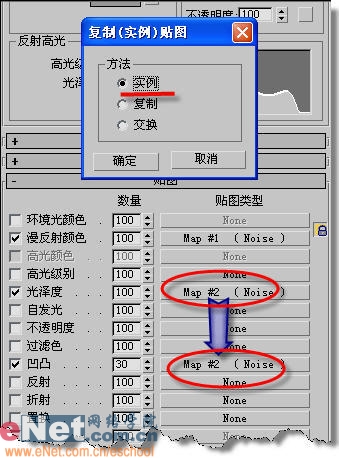

4、點擊“轉到父對象”按鈕，回到上級面板，展開“貼圖”卷展欄，將“光澤度”后面的“噪波”拖拽到“凹凸”后面的“none”按鈕上，在彈出的窗口中選擇“實例”單選框，確定即可。如圖12所示。

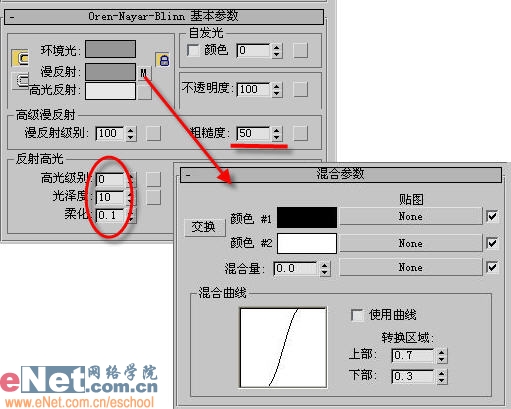

5、單擊“轉到父對象”按鈕，回到上級面板，點擊“材質2”后的“standard”按鈕進入其子材質屬性面板，修改其參數。點擊“漫反射”后的小方框，在彈出的“材質/貼圖瀏覽器”中選擇“新建”單選框，然后在右邊的列表中選擇“混合”貼圖，如圖13所示。

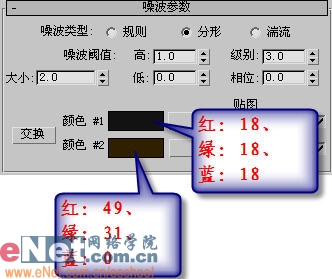

6、點擊“顏色＃1”后的“none”按鈕打開“材質/貼圖瀏覽器”，選擇“新建”單選框，然后雙擊右邊列表中的“噪波”貼圖，修改其參數，如圖14所示。

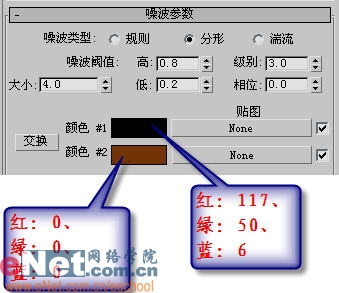

7、回到上級面板，點擊“顏色＃2”后的“none”按鈕打開“材質/貼圖瀏覽器”，選擇“新建”單選框，然后雙擊右邊列表中的“噪波”貼圖，修改其參數，如圖15所示。

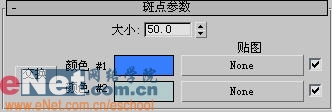

8、回到上級面板，點擊“混合量”后的“none”按鈕打開“材質/貼圖瀏覽器”，選擇“新建”單選框，然后雙擊右邊列表中的“斑點”貼圖，進入其屬性面板，修改相關值，如圖16所示。



9、單擊“轉到父對象”按鈕，回到“材質2”貼圖卷展欄處，點擊“凹凸”后的“none”按鈕，打開“材質/貼圖瀏覽器”，選擇“新建”單選框，雙擊右側列表中的“斑點”貼圖，進入其面板修改參數，如圖17所示。

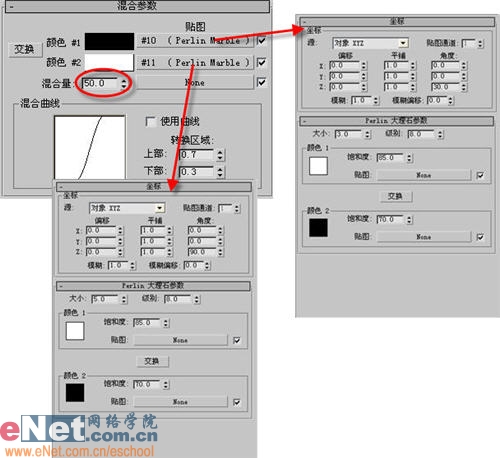

10、回到最初的“混合基本參數”面板處，點擊“遮罩”后面的“none”按鈕打開“材質/貼圖瀏覽器”，選擇“新建”，雙擊右側列表中的“混合”貼圖，修改混合量值為50，確定“顏色＃1”、“顏色＃2”后的按鈕為“大理石”貼圖，修改其參數，如圖18所示。




小提示：通過坐標卷展欄紅的“角度”值，讓兩種材質擁有不同的角度值，通過“混合”貼圖合成表面紊亂的效果。
11、回退到最初的“混合基本參數”部分，選中螺絲釘，點擊“將材質指定給選定對象”按鈕，最終渲染而成，效果如圖19所示。

以上就是3DMAX造型設計之生銹的螺絲釘?shù)脑敿?xì)內容，更多關于3DMAX設計生銹的螺絲釘?shù)馁Y料請關注腳本之家其它相關文章！
