excel怎么繪制集料標準曲線圖?

excel集料標準曲線圖怎么畫?做過檢測的人都都用過這種表格,集料曲線表是根據N*0.45繪制的,普通折線圖畫不出效果,下面介紹具體畫法

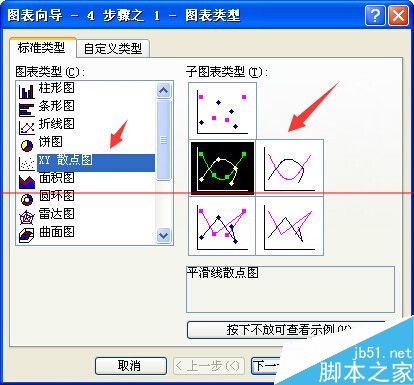

1、在excel工作表中插入圖表-選擇散點圖
2、列出需要的篩孔尺寸-并計算出相應0.45次方的值
3、添加系列,在X欄輸入相應篩孔對應的POWER的值,Y輸入{0,100},如圖
4、在圖表中點右鍵,進入圖標選項-選中數據標志中的X值,如圖所示
5、編輯顯示的數據標志結果,將下排數據改成對應篩孔尺寸,將上排數據刪除,并并將其移動到其下方
6、設置X坐標軸格式,選擇刻度選項卡,最小值及最大值中輸入最小及最大篩篩孔尺寸相應的POWER值,主要及次要刻度及交叉點分別輸最大篩孔及最小篩孔對應POWER值,如圖:
7、打開圖表選項,在坐標軸選項卡中,取消數值X軸
8、根據個人需要設置Y坐標軸刻度值,標準版曲線圖就出來了
