大家好，年底了，相信很多人都要做2022年的規劃與總結了，今天跟大家分享一個年終匯總非常好用的圖表——子彈圖，它不僅能展示出實際與目標之間的差距，還能在圖表中展示出對應的KPI等級，非常的好用。

微軟Office LTSC 2021專業增強版 簡體中文批量許可版 2024年09月更新

• 類型：辦公軟件
• 大?。?/span>2.2GB
• 語言：簡體中文
• 時間：2024-09-12

查看詳情

一、子彈圖

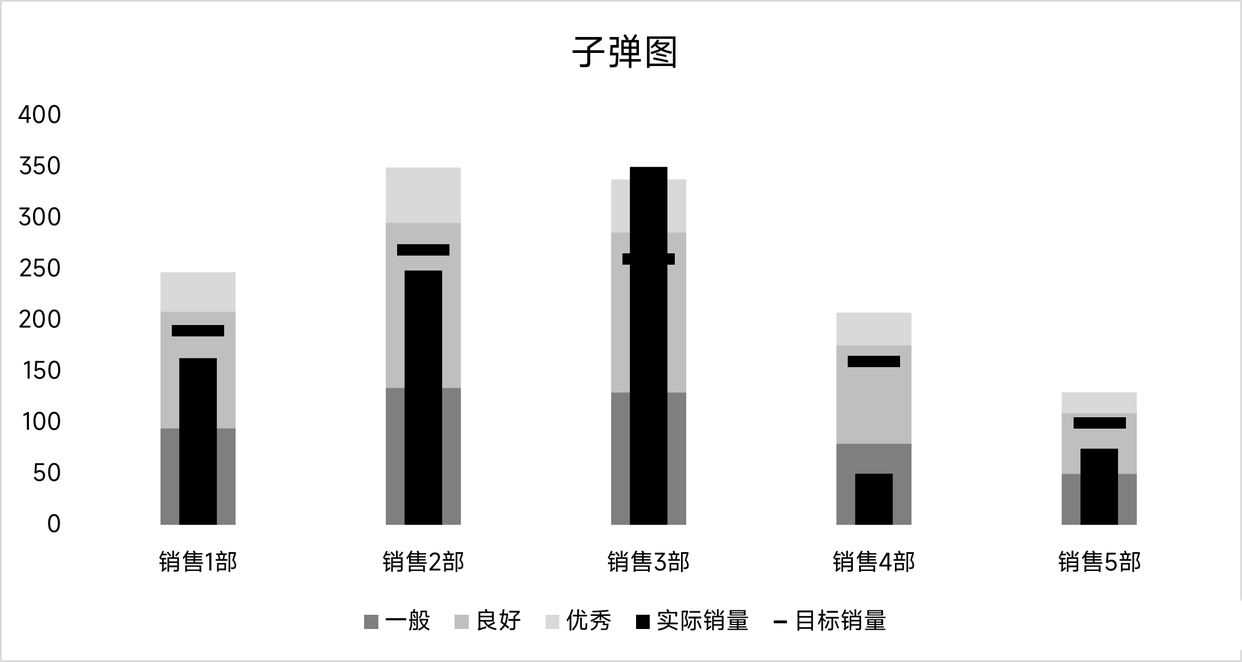

首先我們先來簡單的了解下子彈圖，如下圖所示，就是一個簡單的子彈圖。它主要用于對比實際數據與目標數據之間的差異情況，因為外形酷似一個發射出去的子彈而得名，常用于：銷售報表展示、KPI考核等場合。

子彈圖一般包含3個項目

• 目標：細小橫條，用于代指實際的目標
• 實際：細長的柱形圖，用于代指實際的銷量數據
• 等級：較寬的柱形圖，每個顏色表示不同的KPI等級，一般不超過5個為宜

二、數據準備

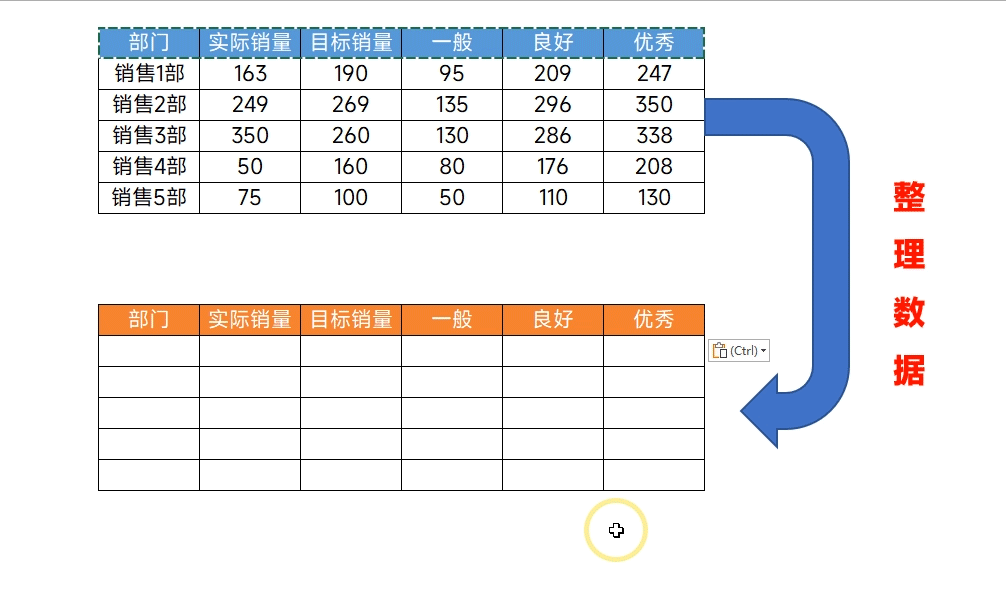

想要制作一個子彈圖，我們需要準備下所需的數據，如下圖所示，【實際與目標銷量】、【KPI對應的指標】這些就是我們需要的數據，隨后我們還需要將【KPI指標數據整理下】，因為子彈圖的本質是一個堆積的柱形圖，我們希望【KPI指標數據】進行堆積。我們只需要更該下【良好】與【優秀】的指標即可

• 良好：=F3-E3
• 優秀：=G3-F3

三、插入圖表

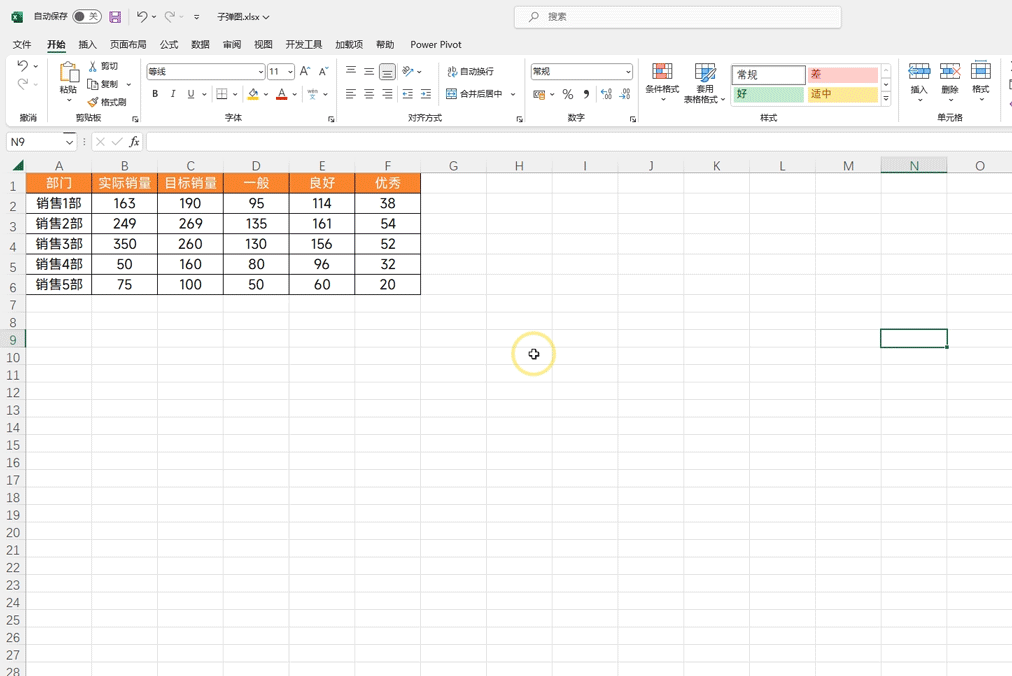

選擇所有的數據，然后點擊【圖表】直接插入一個堆積的條形圖，之后點擊圖表上方選擇【切換行列】切換下圖標的行列關系。

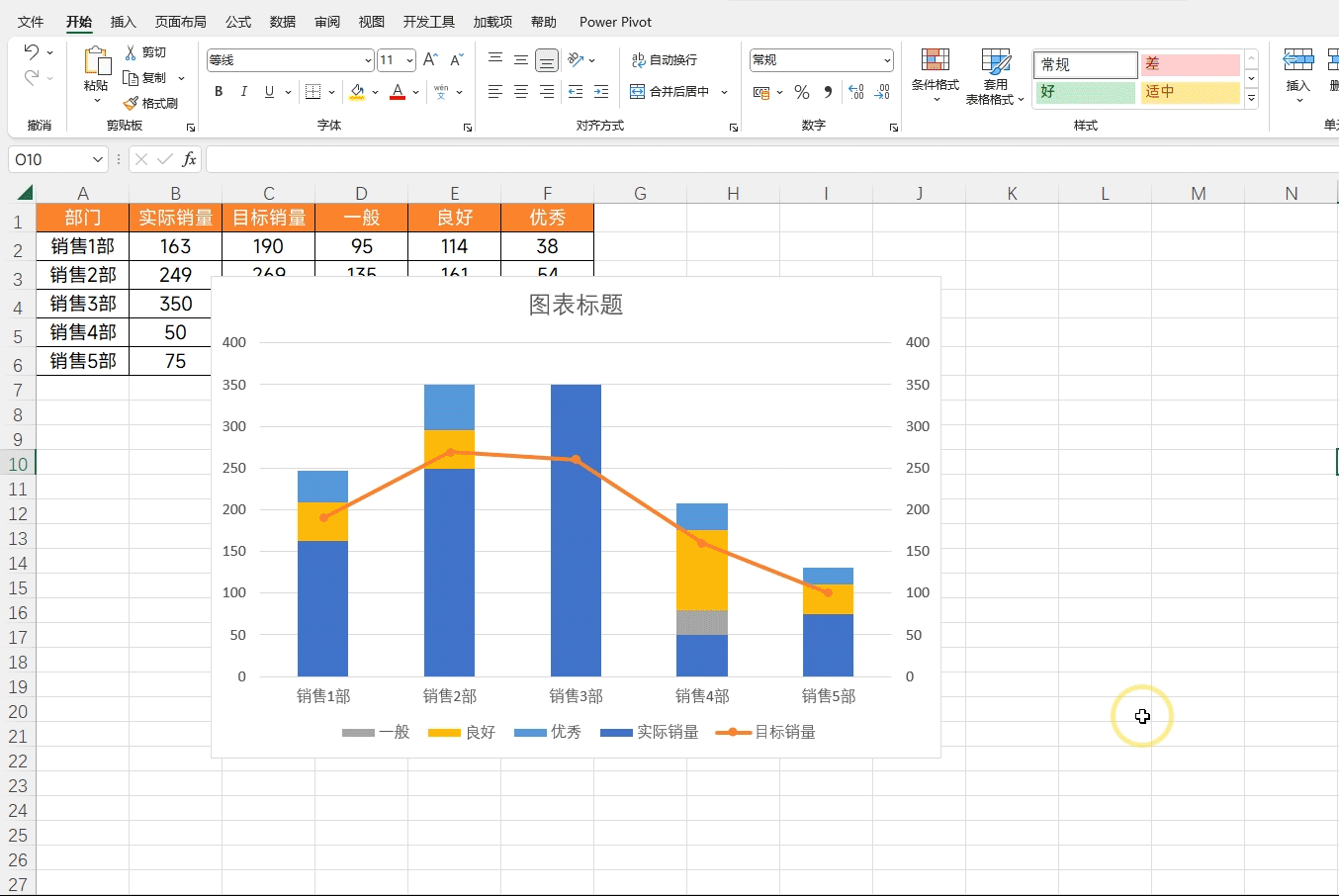

然后選中圖表藍色柱子，在上方點擊【更改圖標類型】將【實際銷量】與【目標銷量】都放在【次坐標軸】然后將【目標銷量】的圖表類型更改為【帶標記的折線圖】點擊確定，這樣就會得到圖標的雛形了

四、填充顏色

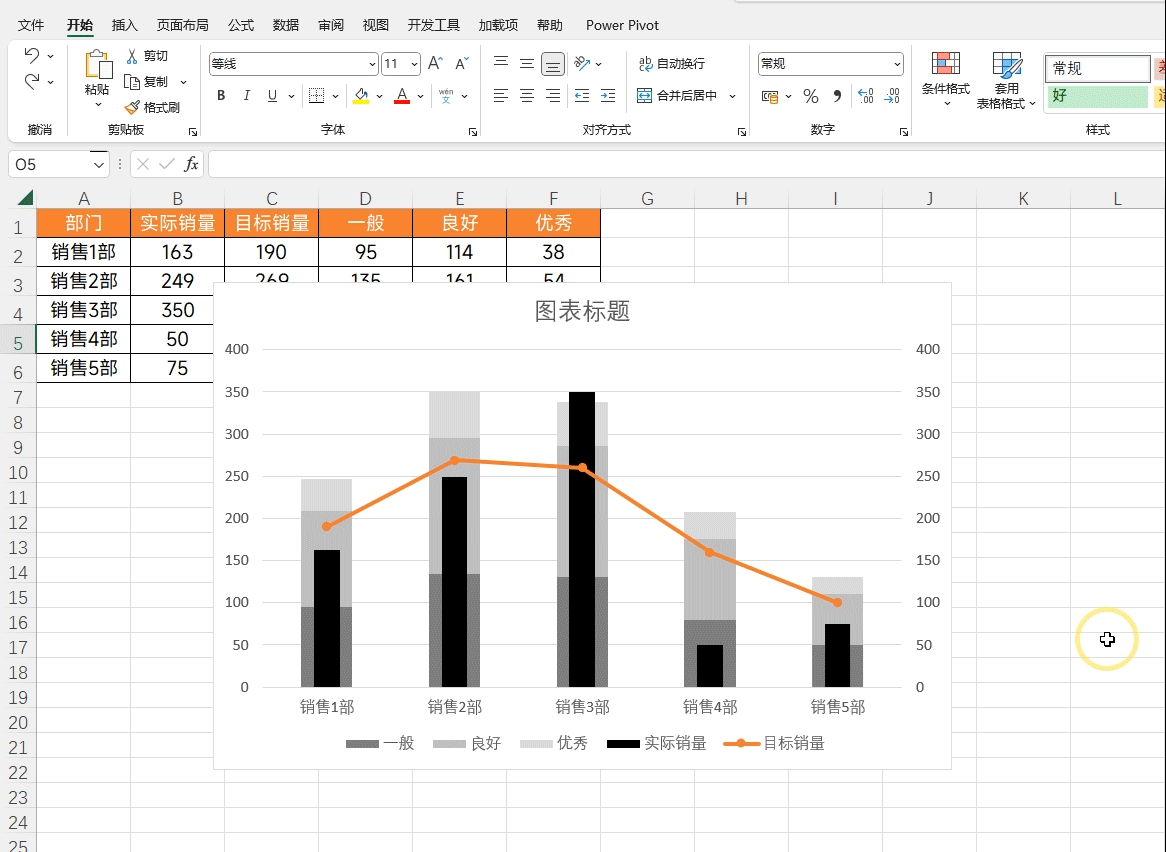

點擊藍色柱子，它表示實際的銷量，按下Ctrl+1調出設置窗口，在右側將它的【間隙寬度】設置為400%，來縮小柱子的寬度。

隨后分別點擊后面比較粗的柱子，從下到上為他依次設置一個比較淺的灰色，然后為中間的細長柱子設置一個黑色填充色

五、設置目標

最后我們只需要設置下目標細小的黑色橫條即可，需要使用插入形狀來實現。

首先需要點擊插入，然后在形狀中插入一個細小的橫條，然后將它的形狀填充設置為黑色，邊框設置為無邊框。隨后復制下黑色橫條，點擊圖中的折線圖按下Ctrl+v將其粘貼到圖表

最后把折線圖的填充色設置為無即可，至此就設置完畢了。

以上就是今天分享的子彈圖的制作方法，簡單又實用，大家可以試著做一下。
