用 3DS Max 制作晶瑩剔透的啤酒杯
　　 炎熱的夏季，來杯冰啤怎么樣？當然，首先你得先有一只啤酒杯，題圖這個杯子不錯吧？想不想親手把它做出來？如果有興趣，請跟我來！



　　 1、這個例子主要利用子物體建模，所以，大量操作是對頂點、邊、多邊形等的編輯。如果你對此建模方法尚不太熟悉，那么通過這個例子，可以充分感受到它的魅力。其次，對于制作玻璃制品來說，材質、燈光、渲染也很關鍵，所以，這里選用了比3DS MAX內置渲染器更優秀的Brazil渲染器插件，并使用了自帶的玻璃材質以及燈光設置。好了，閑話少說，下面就讓我們開始吧。



　　 打開3DS MAX 5，制作杯底。在Top視圖，用Create面板下的“Gengon”（多邊形板）命令，拖出一個任意尺寸的多邊形板。在右邊的Parameters（參數）卷展欄中，設定其幾何尺寸： Sides（邊數）為8， Radius（半徑）為72， Fillet（倒角寬）為0， Height（厚度）為18（如圖1）。


　　 2、為了在現有的杯底模型基礎上拉出杯壁，將杯底轉換為可編輯多邊形（Editable Poly）。操作是：在視圖中右擊杯底模型，然后選擇“Convert to Editable Poly”（轉換為可編輯多邊形）命令。此時視圖沒有變化。


　　 3、接下來，準備構建杯壁截面。確認杯底處于選中狀態，在Modify（修改）面板下的“Editable Poly”列表中選擇”Vertex”（頂點），進入頂點編輯層級（如圖2）。



　　 4、開始構建杯壁截面。在Perspective視圖中右擊鼠標，從彈出菜單上選擇“Chamfer”命令，然后，單擊并拖動杯底上表面中間的那個頂點，直到出現所需杯壁截面再放開鼠標（如圖3）。



　　 5、選中杯壁截面。在Top視圖中右擊鼠標，選擇[Sub-objects]→[Polygon]（多邊形），進入多邊形編輯層級。在Modify面板下的Selection卷展欄，選中“Ignore Backfacing”（忽略背面）選項，以便接下來選擇多邊形時背面的多邊形或其他子對象不被選中。現在按住[Ctrl]鍵，單擊構成杯壁截面的各個多邊形，選中后的多邊形為紅色。

　　 6、現在將截面拉伸為杯壁。在Top視圖中右擊所選截面，在彈出菜單上選擇“Extrude”（拉伸）命令左邊的小方框。將彈出對話框中“Extrusion Height”（拉伸高度）設定為100（如圖4）。至此，杯壁模型制作出來了。



　　 7、觀察圖4，杯壁上下厚度是一樣的，這不太符合實際，最好使上面部分薄一些。要做到這一點也不復雜。進入Edge（邊）編輯層級，按住[Ctrl]鍵，選擇杯內壁上邊緣。在Top視圖中，右擊對象，選擇“Scale”（縮放）命令，在黃色三角形?？蛑型蟿?dòng)鼠標，觀察杯壁上部厚度變化，直到滿意為止（如圖5）。 By：3DMAX教程網www.dbjr.com.cn

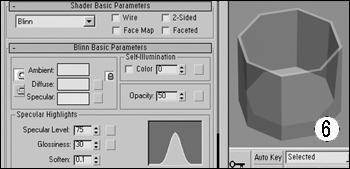

　　 8、制作材質。到這里，玻璃杯的建模工作還沒有完成，但為了便于后面制作時觀察，這里先制作一個簡單的透明材質賦予模型。按下M鍵，打開材質編輯器。將Diffuse（過渡區）設定為黃色，Opacity（不透明度）設定為50，Specular Level（反光強度）設定為75，Glossiness（反光度）設定為30。最后，將該材質賦予玻璃杯（如圖6）。



　　 9、現在對杯子表面進行平滑處理。確認此時處于Edge編輯層級，且杯內壁上邊緣處于選中狀態。在“Modify”面板選擇MeshSmooth（網格平滑處理）修改器。在右邊的Subdivision Amount（細分量）卷展欄中，設定“Iterations”（次數）為2（如圖7）?，F(xiàn)在看到的玻璃杯是圓形的，而不是我們想要的八邊形。這是因?yàn)镸eshSmooth修改器影響到了先前建立的表面。



　　 10、返回到Edge編輯層級。操作是，在Modify面板中Editable Poly下面選擇“Edge”。在Top視圖中，按住[Ctrl]鍵，選中杯內壁底部邊緣。


　　 注意：別把內壁上邊緣也選中了。鼠標右擊Top視圖，從彈出菜單上選擇“Chamfer”命令左邊的小方框，將對話框中的“Chamfer Amount”（倒角量）設定為4.5，單擊[OK]按鈕退出，杯內壁底部出現一個斜面過渡帶。這樣，杯底看起來就比較自然了。


　　 11、現在對整個杯子棱角進行倒角處理，以使它更真實一些。注意：上一步剛做成的過渡帶就不要再倒角了。選中除過渡帶、杯底上沿及杯底對角線以外的所有邊（如圖8），這可能需要多次轉動視圖、多次使用[Ctrl]鍵才能完成。然后，在右擊菜單上選擇“Chamfer”命令左邊的小方框，將Chamfer Amount設定為0.2。倒角完成。由于倒角量很小，視圖中看不到明顯變化。



　　 12、現在對杯內過渡帶倒角進行調整。在Top視圖中，進入Vertex編輯層級，選擇杯底過渡帶上部相鄰的兩個頂點，單擊工具欄中的縮放按鈕再右擊它，在對話框“Offset:Screen”中輸入500，以增大兩頂點間的距離。同樣操作，增大這兩個頂點右邊那兩個頂點間的距離，不過在“Offset:Screen”下應輸入1000，結果如圖9。對該過渡帶另外7組頂點做同樣處理。



　　 13、現在對外部杯底進行處理。觀察一下玻璃杯，杯底應該有一點凹進的效果。在“Perspective”視圖中轉動杯子，直到能看見杯底外部。選中杯底中間那一點，然后，在右擊菜單上選擇“Chamfer”命令，拖動鼠標，杯底出現一個折線環形帶，使它的寬度比杯壁略厚一些，松開鼠標。
