今天教大家用另外一種曲面漸變的方法，隨著科技的發展，越來越多的異形建筑出現，這就需要我們?cè)O(shè)計師能很好的通過軟件把這些異形的想法都表現出來。所以我們要多掌握幾種建模的技巧，希望下本篇教程能在工作中幫到大家。

1、在頂視圖，創建一個（平面）Plane1，參數如圖：

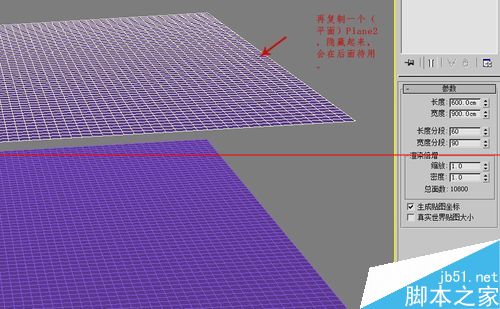

2、再?gòu)?fù)制一個（平面）Plane2，隱藏起來，會在后面待用。

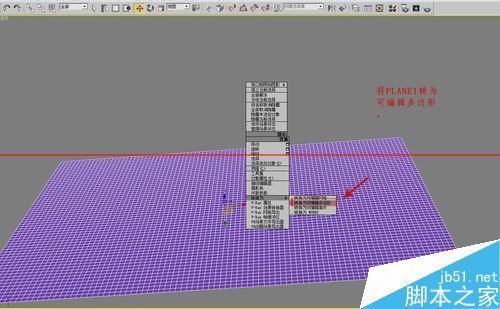

3、將PLANE1轉為可編輯多邊形。

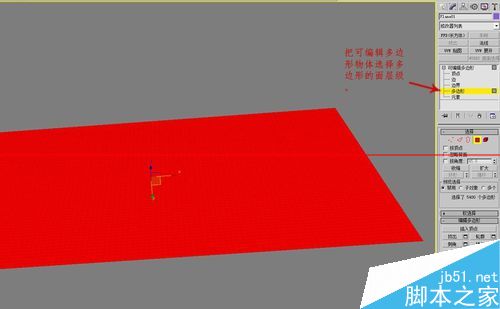

4、把可編輯多邊形物體選擇多邊形的面層級。

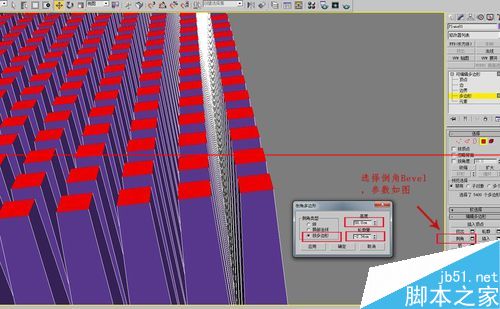

5、選擇倒角Bevel，參數如圖：

6、為了更好的觀察選中PLANE1，按ALT+X讓它透明顯示。

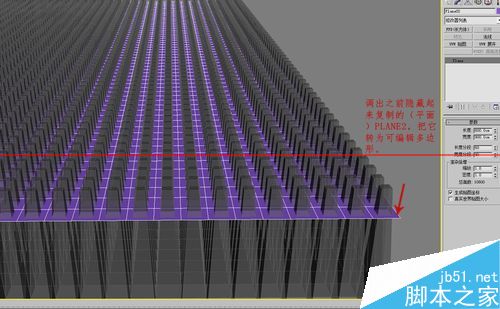

7、調出之前隱藏起來復制的（平面）PLANE2，把它轉為可編輯多邊形。

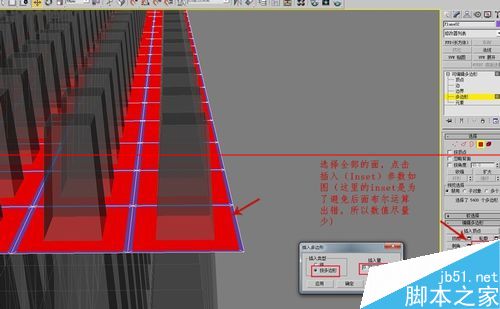

8、選擇全部的面，點擊插入（Inset）參數如圖。（這里的inset是為了避免后面布爾運算出錯，所以數值盡量少)

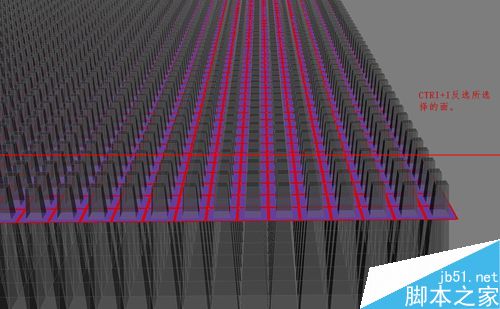

9、CTRI+I反選所選擇的面。

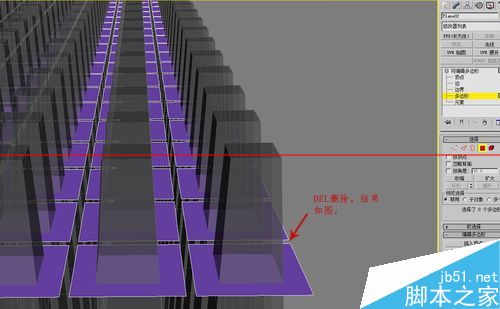

10、DEL刪除，結果如圖：

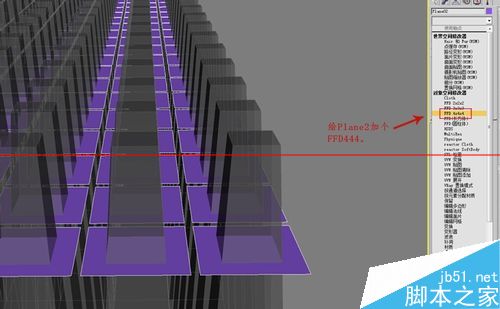

11、給Plane2加個FFD444。

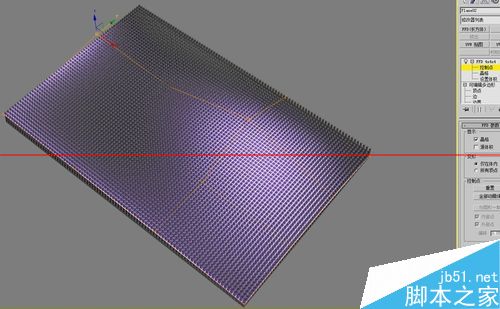

12、調整FFD曲面，效果如圖：

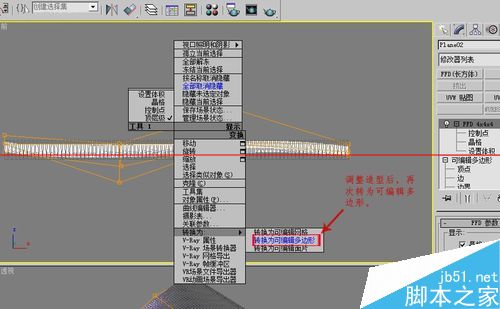

13、調整造型后，再次轉為可編輯多邊形。

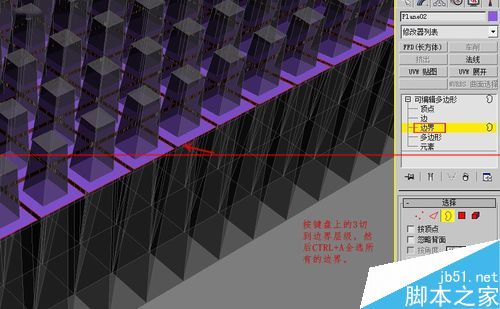

14、按鍵盤上的3切到邊界層級，然后CTRL+A全選所有的邊界。

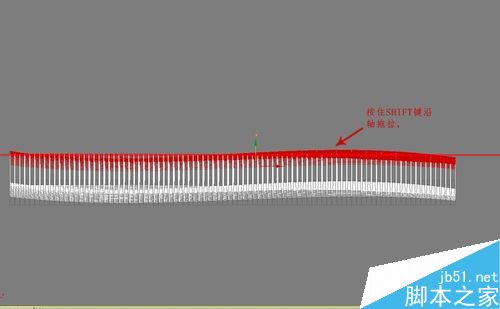

15、按住SHIFT鍵沿軸拖拉。

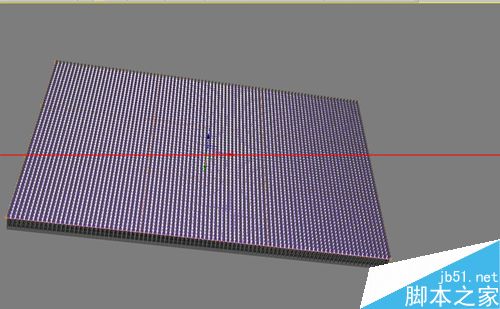

16、加封口，將封口所得到的面Z軸平面化，得到如圖所示的BOX堆。

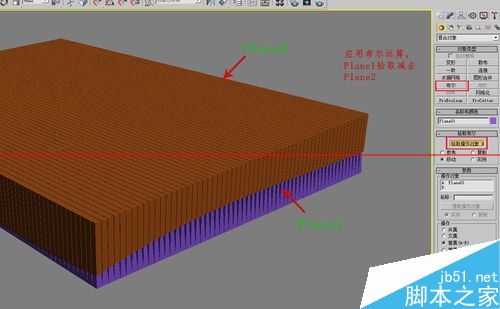

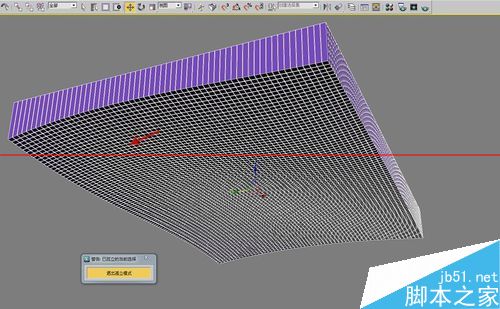

17、應用布爾運算，Plane1拾取減去Plane2。

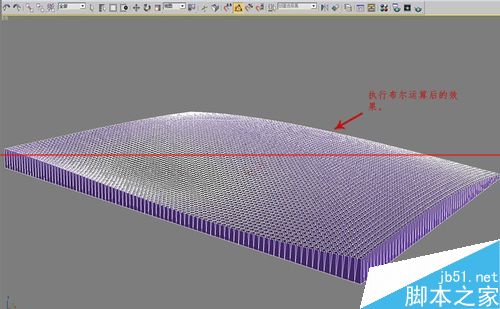

18、執行布爾運算后的效果。

19、將布爾結果轉為可編輯多邊形，Z軸方向壓平，切到正視圖看看效果。

20、壓平效果后的效果。

21、選擇多邊形中的所有“邊界”層級，給每一個四方孔做圓角。

22、點選（環形）選擇更多的邊線。

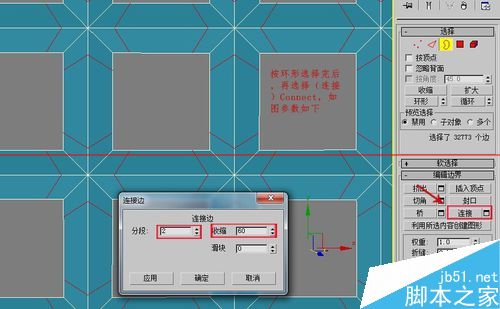

23、按環形選擇完后，再選擇（連接）Connect，如圖參數如下：

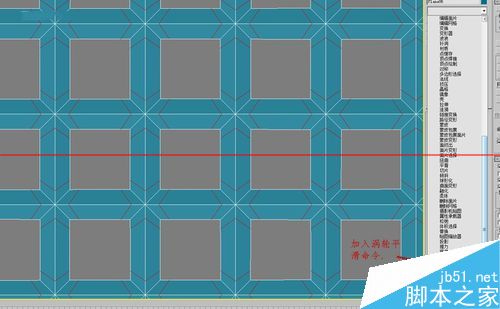

24、加入渦輪平滑命令。

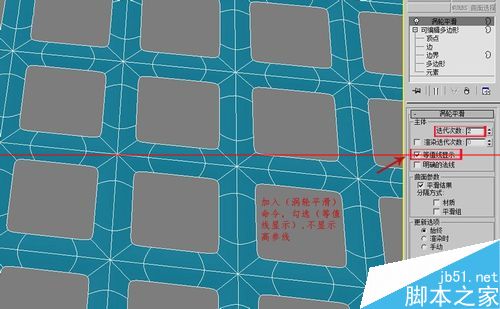

25、加入（渦輪平滑）命令，勾選（等值線顯示）,不顯示高參線。

26、效果完成，做個曲面，再給個厚度，模型需要精確的控制漸變的效果。

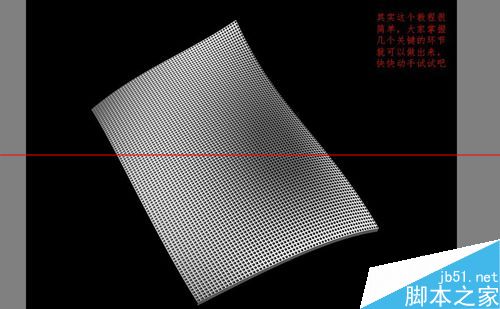

27、其實這個教程很簡單，大家掌握幾個關鍵的環節就可以做出來，快快動手試試吧!
