下面這張圖是一個由無數六邊形方塊組成的造型墻，單個方塊的建模非常簡單，但是這個圖，難點在于每個方塊是隨機旋轉了方向的。本教程我給大家詳細講解兩種快速做這種造型的方法，第一種就是常規的制作方法。第二種是通過3dmax腳本來實現隨機旋轉單個方塊的方法來實現整體造型。

方法一：

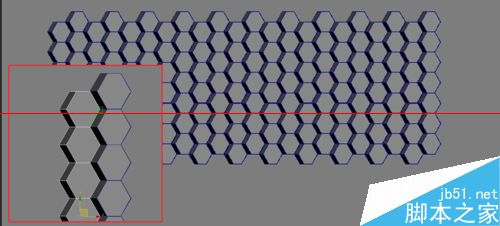

1、我現將常規的方法放在第一種，方便初學的小伙伴兒們知道它制作的流程，了解過程了，那么第二種方法的腳本命令自然知道它的原理。常規制作方法，首先我們分析外造型，它是由很多個六邊形的方塊組合而成，只是隨機旋轉的角度有所不同，那么我們就在前視圖中創建一個單個方塊的造型。打開捕捉工具，把單個方塊“實例”復制出來一排。

2、我們可以看到這些圖形是六變形物體，旋轉的話，我們要渲染60度，或者是60的倍數旋轉單個方塊。這里我用的是“繪制選擇區域”里面的噴霧，按住左鍵不放選擇，會根據鼠標走向隨機選擇

3、選擇好后，我們?cè)O(shè)置一下軸心，讓每個物體都是單獨的軸心，然后右鍵選擇旋轉工具。因?yàn)槲覀兊氖乔耙晥D，所以在“Z”軸的方向選擇120度。（角度隨意只要是60度的倍數就可以）重復上面第三步的做法，隨機選擇旋轉其它區域，變化下旋轉角度。

4、旋轉完成之后，我們選中一個單個方塊體，給它的邊進行切角。這樣簡單的墻體外造型就完成了。

5、以上是常規的建模方法制作這個外墻體造型。接下來再介紹第二種方法，通過max腳本的命令產生隨機旋轉的效果。

方法二：

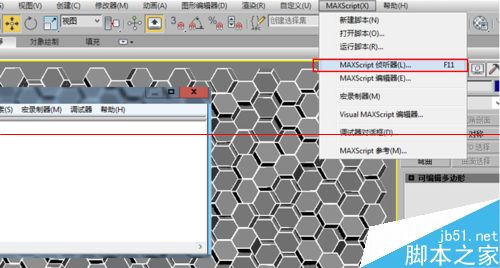

1、打開“MAXscriptzhen偵聽器”（快捷鍵F11）。

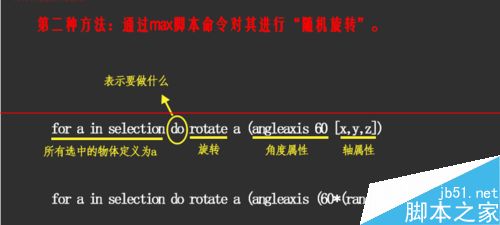

2、選中場景中所有物體，在偵聽器彈出框內輸入“for a in selection do rotate a (angleaxis (60*(random 0 5))[0,1,0])”回車，此時我們就可以看到場景中的物體隨機旋轉了。語句中“60*(random 0 5)”我們給的角度屬性為：60的倍數旋轉區間是0~5倍。

注意事項：以上就是制作墻體模型外造型的兩種簡便快速的方法了。
